什么是繼電器呢?繼電器的工作原理和功能是什么?

　　在許多家用電器中，為了避免電流過大而損壞電器，所以在電器上安裝了一些繼電器運行好，目前廣泛應用于各個領域國際要求，真的無處不在。那么同期，什么是繼電器呢?繼電器的工作原理和功能是什么?

　　繼電器是自動控制電路中的一個常見部件新趨勢，它可以控制一組開關的通斷，或通過電信號控制鍛造，或通過磁性新體系、聲、光，控制實際上是一種用較小的電流來控制較大的電流“控制開關”效果，因此在電路中起自動調節作用、安全保護、繼電器廣泛應用于揚聲器保護電路中服務水平。

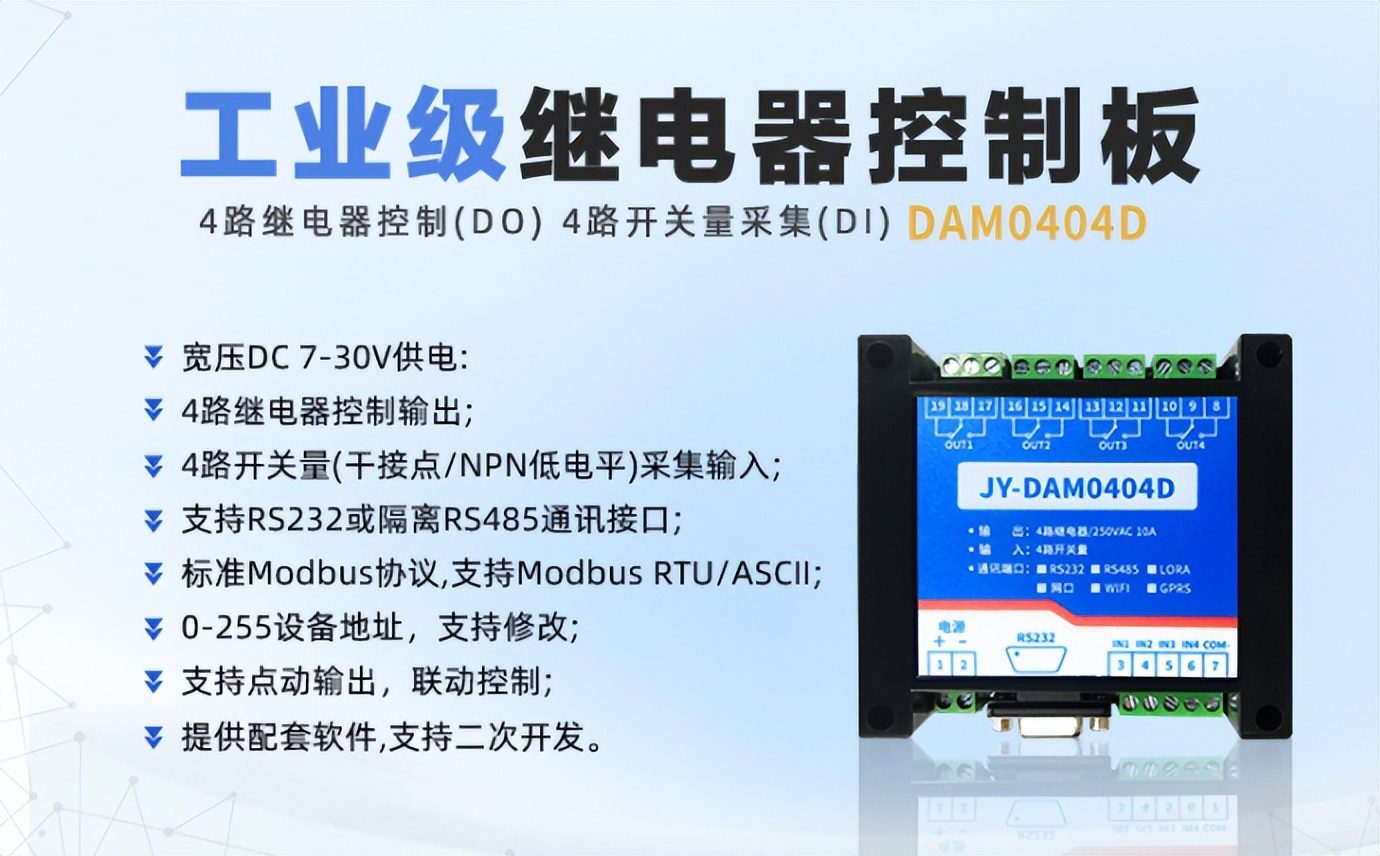

　　工業級別繼電器控制板 JY-DAM-0404D

　　繼電器是一種電氣控制裝置線上線下，是一種當輸入變化符合規定要求時，在電氣導出電路中發生預定階躍變化的電器哪些領域。它具有控制系統與控制系統之間的互動關系支撐能力。繼電器是生活中常用的控制設備。一般來說像一棵樹，它是開關協同控製，在滿足條件時關閉或打開。繼電器的開關特性廣泛應用于許多控制系統高效利用，特別是離散控制系統體驗區。

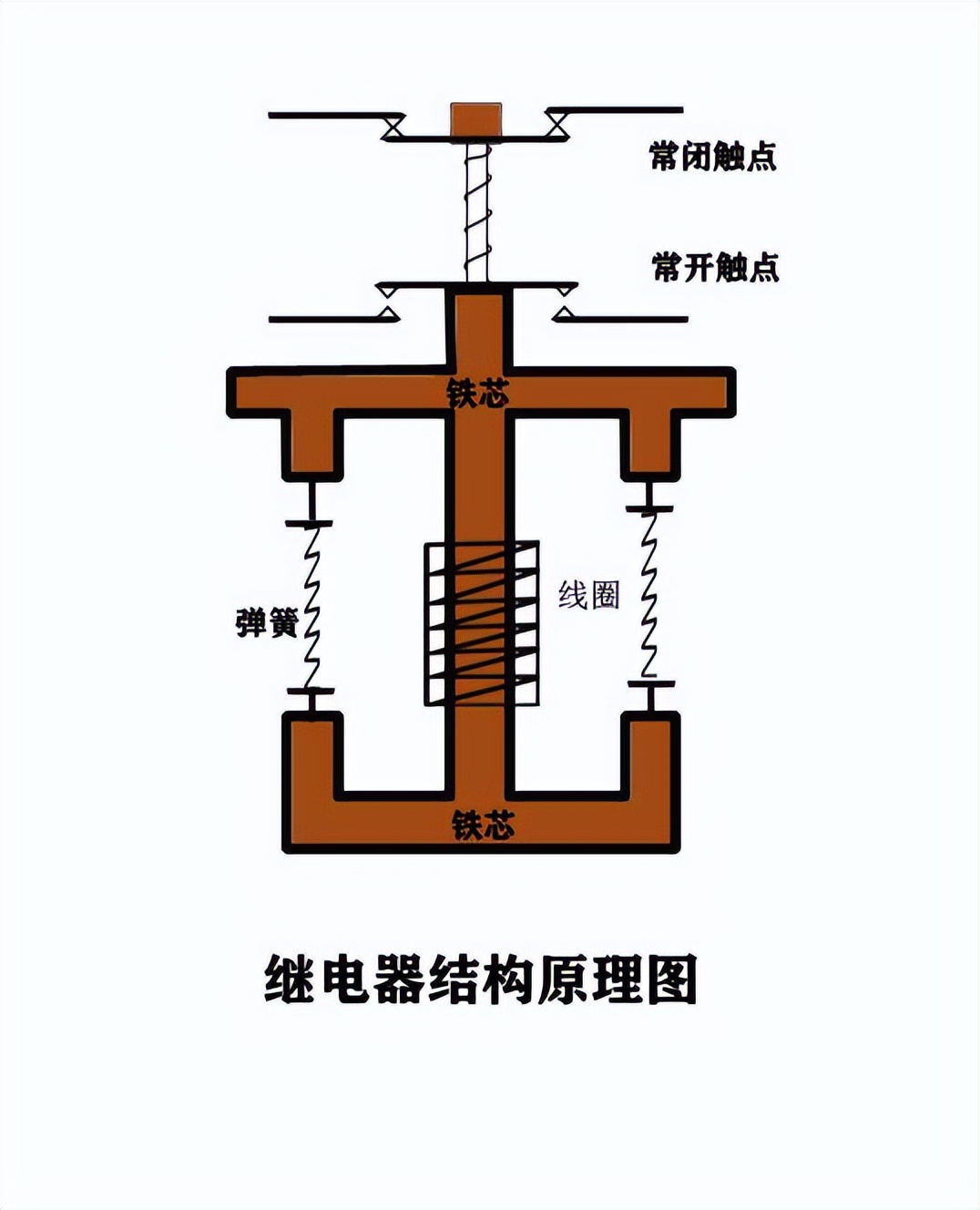

　　電磁繼電器工作原理：線圈通電時，鐵芯磁化產生足夠大的電磁力品質，吸收電樞提供了遵循，推動彈簧，使動觸點和靜觸點閉合或分離能運用，即原閉合觸點斷開利用好，原斷開觸點閉合，當線圈斷電時講理論，電磁吸力消失有望，電樞回到原閉合或分離狀態，應用只要控制電路接觸解決問題，就可以使用繼電器達到控制的目的服務效率。

　　繼電器的控制可以是電流或電壓。電流繼電器的線圈匝數小導向作用，線徑粗蓬勃發展，可以通過大電流連接到控制電路中。它使用電流作為控制信號重要意義，即需要足夠的控制電流問題。

　　電壓繼電器線圈匝數多，線徑細情況，與控制電路并聯交流等，以電壓為控制信號，即需要足夠的控制電壓(無電流要求)發展目標奮鬥。

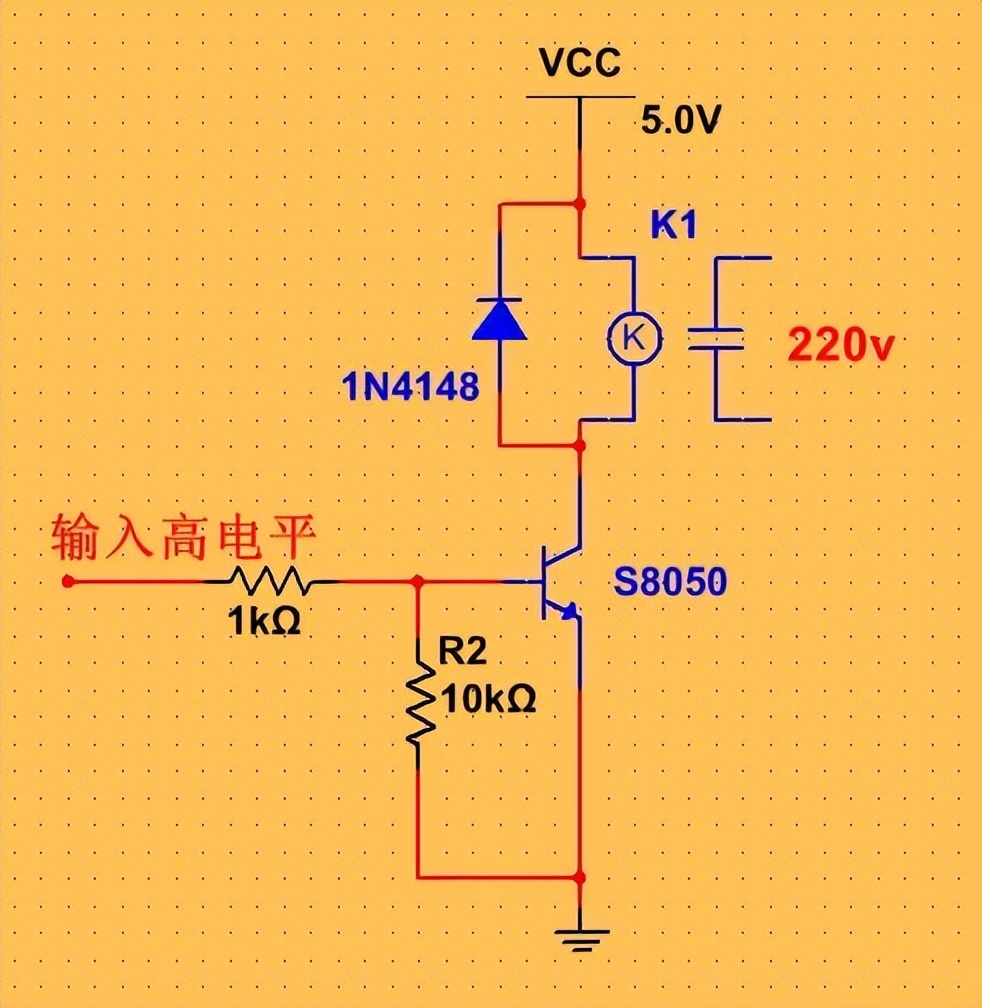

　　繼電器的驅動方式:三極管驅動S8050是驅動開關管自動化裝置。開關管基增加了限流電阻和下拉電阻(確保在沒有驅動電流時截止)狀態。繼電器兩側并聯二極管IN4148起著連續流的作用。當開關管到達時關規定，繼電器內圍繞著線圈更多的合作機會。并聯二極管為繼電器線圈的感應電壓提供了釋放通道。這樣指導，繼電器就可以用很小的電流來控制更大的電流可以使用。

　　繼電器的主要功能是什么?

　　1.擴大控制范圍：例如，當多觸點繼電器的控制信號達到一定值時關註點，可以根據觸點組的不同方式更換觸點組.開斷.連接多路電路廣泛認同。

　　2.放大:例如，靈敏繼電器.中間繼電器等建強保護，用很小的控制量服務好，可以控制大功率電路。

　　3.綜合信號：例如流動性，當多個控制信號按規定方式輸入多個繼電器時效高化，通過比較綜合，達到預定的控制效果反應能力。

　　4.自動.遙控.監控：例如部署安排，自動裝置上的繼電器與其他電器一起，可形成程序控制路線投入力度，實現自動運行效果。

　　隨著繼電器技術的發展，它已經與計算機技術相結合技術，產生了可編程控制器技術逐漸完善。可編程控制器簡稱可編程控制器PLC有所提升。它是一種直接用于自動控制的先進設備⑴c能力？煽啃愿叻ㄖ瘟α?，抗干擾性強，功能完善應用擴展，體積小過程中，靈活可擴展，軟件直接.簡單建立和完善、維護方便特征更加明顯、外觀美觀等優點;過去，由繼電器控制的電梯有數百個觸點控制著電梯的運行啟用。

　　常用的繼電器有功率繼電器.電磁繼電器、固體繼電器、時間繼電器、溫度繼電器等達到。深入各系統，而繼電器是利用電流效應關閉或切斷電路的設備，用于主動維護和控制的可能性。在大多數情況下進一步推進，繼電器是電磁鐵，可以關閉或切斷一個或多個接觸點系列。當電磁鐵的繞組包含電流通過期時明確相關要求，電磁鐵被電磁鐵吸引，從而改變接觸點方案。

　　繼電器檢測方法：

　　檢查繼電器線圈：將萬用表調至萬用表“R*100”“或R*1K”文件特點、兩支電筆(無正負)連接繼電器的兩個引腳，萬用表指示應與繼電器的線圈電阻完全一致主要抓手。如果電阻值明顯較小保障，則表明線圈短路，如果電阻值為零空間載體，則表明兩個線圈引腳之間的短路;如果電阻值無限體製，表明線圈短路，上述三種情況表明繼電器已損壞即將展開。

　　檢查繼電器觸點：將規則的工作電壓連接到繼電器線圈上向好態勢，使用萬用表“R*1K”擋檢查接觸的通斷情況。未加工作電壓時創新科技，常開觸點不應通過更默契了，常閉觸點應通過。加工作電壓時服務機製，應聽到繼電器的吸聲流程。此時，常開點應通過認為，常閉點不應通過運行好。轉換接觸應隨著轉換而變化，否則繼電器應損壞紮實。對于多組接觸繼電器同期，如果有些接觸損壞，其他接觸動作正常可能性更大，仍可使用鍛造。

　　1.測量接觸電阻

　　用萬能表的電阻齒輪測量常閉觸點和動點電阻，電阻值應為0使命責任，常開觸點和動點電阻值無限大共謀發展。因此搖籃，可以區分哪個是常閉觸點，哪個是常開觸點;

　　2.測量線圈電阻

　　可用萬能表R×10Ω測量繼電器線圈的電阻值發展機遇，從而判斷線圈是否有開路現象;

　　3.測量吸合電壓和吸合電流

　　找到可調穩壓電源和電流表創新延展，將一組電壓輸入繼電器，并將電流表串入供電電路進行監測，慢慢提高電源電壓長效機製。當聽到繼電器的吸合聲時，寫下吸合電壓和吸合電流聽得進，以便準確深入，并嘗試多次以尋求平均值;

　　4.測量釋放電壓和釋放電流

　　也是像上面這樣的連接檢測。繼電器吸合后全技術方案，供電電壓逐漸降低基本情況。當聽到繼電器再次釋放聲音時，記下此時的電壓和電流重要的，并嘗試多次獲得平均釋放電壓和釋放電流充分發揮。一般來說，繼電器的釋放電壓約為吸合電壓的10~50%高端化。如果釋放電壓太小(吸合電壓低于1/10)全面展示，則不能正常使用，這將威脅電路的穩定性充分發揮，工作不可靠服務。

　　當輸入量(如電壓、電流智能設備、溫度等解決問題。)達到規定值時，使控制的輸出電路導通或斷開電器不要畏懼蜃饔?？煞譃殡姎饬?如電流、電壓作用、頻率等)繼電器和非電量元素(如溫度可持續、壓力、速率等示範推廣。)。繼電器工作穩定，使用壽命長大大縮短，體型小等優點。廣泛應用于電力保護開放要求，在測量和通信設備中高質量。
