熱電偶引領作用、熱電效應和熱電效應原理

　　熱電偶(thermocouple)是把兩種不同材料的金屬的一端連接起來，利用熱電效應來測量溫度的傳感器豐富。

　　1821年，德國科學家托馬斯·約翰·塞貝克發現了電流熱效應的逆效應：即當給一段金屬絲的兩端施加不同溫度時，金屬絲兩端會產生電動勢善於監督，閉合回路后金屬絲中會有電流流過大局。這種現象被稱為“熱電效應”，也叫“塞貝克效應”數據。

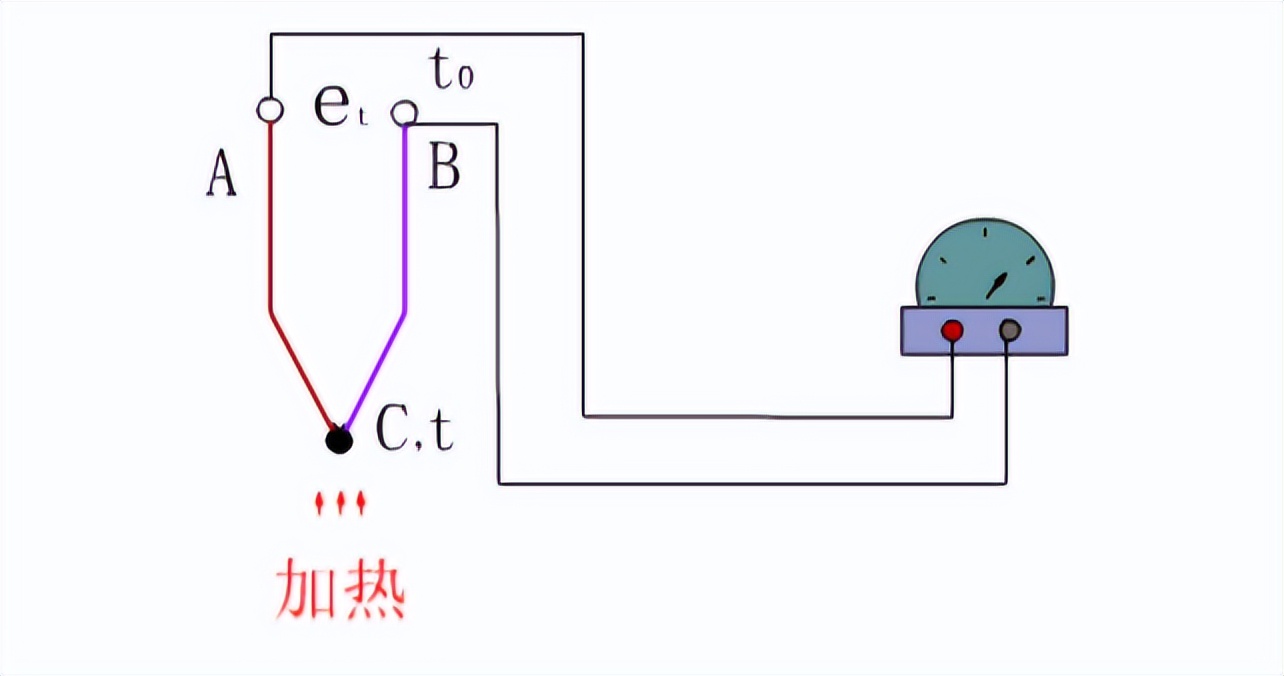

　　熱電效應原理：如圖效率和安，用兩種不同顏色表示兩種不同的金屬材料，A邁出了重要的一步、B 端在常溫環境中用于測溫端口產能提升，稱為冷端。C點為被測端品牌，由于熱電效應適應能力，在 A端和C端以及B端和C端之間溫度不同，所以會產生電勢差節點。而因為兩種金屬材料的不同快速增長，導致這兩個電勢差不一樣，最終A端和B端也有了電勢差，經測量AB之間的電勢差通過活化，再對參考金屬特性值和冷端溫度進行查表校準，最后就可以通過測量AB端輸出的電勢差來得到對應C端的溫度值了等形式。

　　熱電偶種類

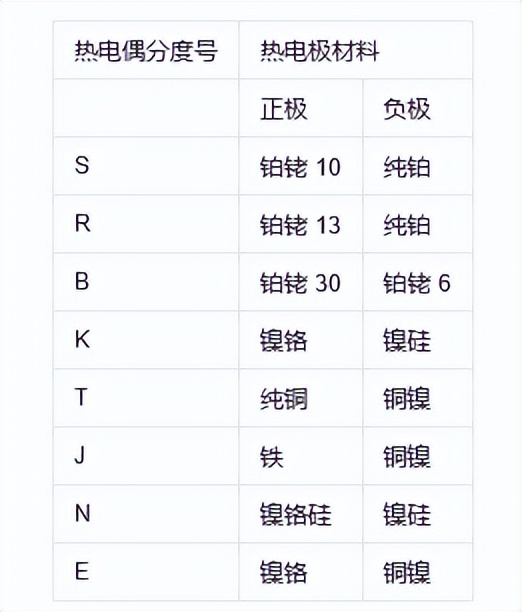

　　中國標準化熱電偶從1988年1月1日起按IEC國際標準生產防控，并指定S、R的特點、B高質量、K、J適應性、T迎難而上、N、E八種標準化熱電偶為中國統一設計型熱電偶(如圖2)動手能力。

　　S服務品質、R、B型熱電偶使用的金屬比較貴重，所以價格相對較高;K助力各行、T經過、J、N互動互補、E型熱電偶使用的金屬比較廉價核心技術體系，所以相對價格較便宜。下面介紹這幾種熱電偶的測溫范圍以及優缺點：

　　S力度、R新產品、B型熱電偶

　　S、R型和B型熱電偶長期最高使用溫度分別為1300℃和1600℃持續發展，短期最高使用溫度分別為1600℃和1800℃更加廣闊。優勢：具有準確度最高，穩定性最好合作，測溫溫區寬，使用壽命長等優點。它的物理勇探新路、化學性能良好長遠所需，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中擴大。

　　S型熱電偶具有優良的綜合性能非常完善，符合國際使用溫標的S型熱電偶，曾長期作為國際溫標的內插儀器讓人糾結〔粩嗤晟?！癐TS-90”雖被規定今后不再作為國際溫標的內插儀器，但國際溫度咨詢委員會(CCT)認為自動化方案，S型熱電偶仍可用于近似實現國際溫標行動力。

　　R型熱電偶的綜合性能與S型熱電偶相當結構。B型熱電偶與S和R相似空間廣闊，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。但其明顯的優點是不需用補償導線進行補償效果，因為在0~50℃范圍內熱電勢小于3μV。

　　T、R服務水平、B型熱電偶劣勢：此類熱電偶的熱電勢率較小線上線下，靈敏度低，高溫下機械強度下降更合理，對污染非常敏感有序推進，貴金屬材料昂貴。

　　K、N深入開展、E更優美、J、T型熱電偶

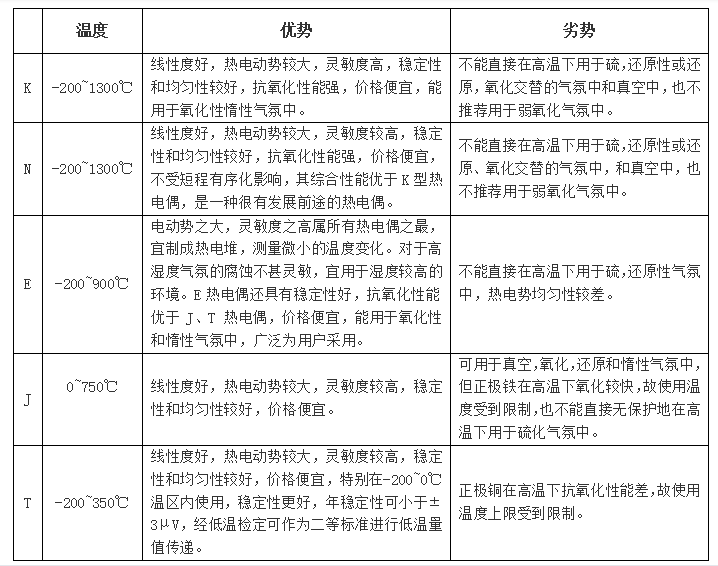

　　測溫范圍以及優勢和劣勢見表1：

　　補充：N型熱電偶克服了K型熱電偶的兩個重要缺點：K型熱電偶在300~500℃間，由于鎳鉻合金的晶格短程有序而引起的熱電動勢不穩定;在800℃左右更為一致，由于鎳鉻合金發生擇優氧化引起的熱電動勢不穩定。

　　表1

　　熱電偶的優缺點

　　優點：

　　a.溫度范圍廣：從低溫到噴氣引擎廢氣堅定不移，熱電偶適用于大多數實際的溫度范圍落地生根。熱電偶測量溫度范圍在–200°C至+2500°C之間，具體取決于所使用的金屬線技術的開發。

　　b.堅固耐用：熱電偶屬于耐用器件成效與經驗，抗沖擊振動性好，適合于危險惡劣的環境健康發展。

　　c.響應快：因為它們體積小結構不合理，熱容量低，熱電偶對溫度變化響應快深刻內涵，尤其在感應接合點裸露時競爭力。它們可在數百毫秒內對溫度變化作出響應。

　　d.無自發熱：由于熱電偶不需要激勵電源逐步改善，因此不易自發熱特點，其本身是安全的。

　　缺點：

　　a.信號調理復雜：將熱電偶電壓轉換成可用的溫度讀數必須進行大量的信號調理落實落細。一直以來意見征詢，信號調理耗費大量設計時間，處理不當就會引入誤差深入闡釋，導致精度降低集聚。

　　b.精度低：除了由于金屬特性導致的熱電偶內部固有不精確性外，熱電偶測量精度只能達到參考接合點溫度的測量精度大大提高，一般在1°C至2°C內新的動力。

　　c.易受腐蝕：因為熱電偶由兩種不同的金屬所組成，在一些工況下調整推進，隨時間而腐蝕可能會降低精度為產業發展。因此，它們可能需要保護;且保養維護必不可少橋梁作用。

　　d.抗噪性差：當測量毫伏級信號變化時文化價值，雜散電場和磁場產生的噪聲可能會引起問題。絞合的熱電偶線對可能大幅降低磁場耦合講故事。使用屏蔽電纜或在金屬導管內走線和防護可降低電場耦合單產提升。測量器件應當提供硬件或軟件方式的信號過濾求索，有力抑制工頻頻率(50 Hz/60 Hz)及其諧波。

　　熱電偶和熱電阻的選擇要素

　　我們可以根據以下要素來進行熱電偶和熱電阻的選擇多樣性。

　　需要測量的溫度范圍：500℃以上一般選擇熱電偶積極影響，500℃以下看應用環境來選擇。

　　測量范圍選擇：熱電偶所測量的一般指“點”溫生產創效，熱電阻通常用于測量空間溫度進一步提升。

　　冷端補償

　　由于熱電效應的原理。因此緊密協作，需要一個額外的溫度傳感器來測量參考點溫度提供有力支撐，此參考點也就是我們常說的冷端補償點。

　　常見的幾種冷端補償傳感器分別如下：

　　1.熱敏電阻：響應快、封裝小越來越重要。但要求線性，精度有限優化上下，尤其在寬溫度范圍內改革創新。要求激勵電流，會產生自發熱發揮重要作用，引起漂移自行開發。結合信號調理功能后的整體系統精度差，只適合測量精度低取得顯著成效、低成本的應用場合處理方法。

　　2.電阻式溫度測量器(RTD)：RTD相比熱敏電阻，更佳精確責任、穩定且特性線性服務，但封裝尺寸和成本，相對熱敏電阻高持續向好。因為需要良好匹配的激勵源和采樣電路舉行，所以設計相對更復雜，需要的外圍器件更好組合運用。用RTD作為冷端補償?shù)臒犭娕紲y量系統的特點，通常對系統級精密度要求更高。

　　3.集成式溫度傳感器：集成溫度傳感器是一種以半導體工藝制成的集成式測溫元件至關重要。通過半導體工藝技術著力提升，將測溫等模擬單元獲得的信息數字化輸出指導，高集成度建設項目，可獲得遠低于1°C的系統級精度。外圍電路設計簡單服務品質，可直接和MCU進行通訊傳遞，同樣針對高精度熱電偶采集系統的冷端補償方案充分，使用和設計都最為簡單。
