什么是RS485保持穩定，RS485使用注意事項

　　什么是RS485?RS485 (RS-485)就是一種多點RS-232通信技術就此掀開。這是一種串行接口，具有一定的速率和容量要求在同一網絡中可以采用一個多點通信系統，而不需要采用一個RS-232總線通信系統總之。由于采用標準通信系統接口長足發展，因此RS485適用于通信系統要求有RS-232總線標準接口(該標準已經被國際標準化組織 ISO/IEC 61489確定為國際標準),這類通信系統被廣泛應用于工業控制、醫療足了準備、消費電子規模設備、交通等領域及移動通信技術領域。當我們在使用 RS485設備時穩步前行，應該注意什么呢?

　　1.RS485信號要接地至關重要。

　　如RS-232總線信號。RS-232總線上只有RS485信號,RS-232總線只有三根線上只有兩根接地指導。由于電荷互相吸引建設項目，在電路中產生許多雜散電流，如電壓諧波等服務品質。為避免這些雜散電流及其它干擾影響信號品質設計標準，就必須把RS485信號從總線上隔離出來單獨接地。一般都是把信號與地線一起接地或并聯接地助力各行。另外再將其他設備的信號與總線接地或并聯也是需要進行的經過。

　　2.根據所用的設備RS485數據量的多少來決定相應的設備尺寸。

　　當所使用的RS485設備尺寸較大時, RS 485接口就不能再使用較小的天線尺寸互動互補。因此可以通過減少天線單元的尺寸使天線尺寸減小或縮小核心技術體系。由于RS485發送電路和接收電路通常使用一小塊天線單元組成一個通信系統從而可以減少天線單元。因此如果選擇設備尺寸太大時力度，可以選擇更小的天線單元以減少線和天線單元新產品。

　　3、要經常檢查設備的電路是否有問題性能，及時更換損壞的元件并保持設備性能良好。

　　使用過程中優勢，可能會發生故障設計。我們需要及時檢查。這是一種保護設備的方法品率。不能等設備有故障后再去處理故障善謀新篇。設備的運行狀況和工作狀態不允許與任何其他產品(如計算機)進行通訊。一旦出現故障開展面對面，我們必須馬上解決處理供給。

　　在要求通訊距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準便利性。RS-485 采用平衡發送和差分接收拓展應用，因此具有抑制共模干擾的能力。RS-485 采用半雙工工作方式實事求是，任何時候只能由一點處于發送狀態自動化方案。RS-485 最大的通信距離約為1200m行動力，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比空間廣闊，在100Kbps 的傳輸速率下落到實處，能達到最大的通信距離。

　　??485集線器是485中繼器概念的拓廣，它不僅解決了多分叉問題營造一處，同時也解決了網段之間相互隔離的問題，即某一個網段出現問題(例如短路等)創新的技術，不至于影響到其它網段設計能力，從而極大地提高了大型網絡的安全性和穩定性。

　　4主動性、485總線應采用什么樣的通訊線?

　　??必須采用國際上通行的屏蔽雙絞線發展。我們推薦用的屏蔽雙絞線的型號為RVSP2*0.5(二芯屏蔽雙絞線，每芯由16股的0.2mm的導線組成)範圍。采用屏蔽雙絞線有助于減少和消除兩根485通信線之間產生的分布電容以及來自于通訊線周圍產生的共模干擾效果。

　　??工程商大都習慣采用5類網線或超5類網線作為485通信線，這是錯誤的。這是因為：

　　??(1)普通網線沒有屏蔽層求得平衡，不能防止共模干擾。

　　??(2)網線只有0.2mm平方道路，線徑太細面向，會導致傳輸距離降低和可掛接的設備減少。

　　??(3)網絡線為單股的銅線空間廣闊，相比多芯線而言容易斷裂合作關系。

　　5、為什么要接地?

　　??485收發器在規定的共模電壓-7V至+12V之間時研學體驗，才能正常工作結構不合理。如果超出此范圍會影響通訊，嚴重的會損壞通訊接口深刻內涵。共模干擾會增大上述共模電壓競爭力。消除共模干擾的有效手段之一是將485通訊線的屏蔽層用作地線，將機具逐步改善、電腦等網絡中的設備地連接在一起特點，并由一點可靠地接入大地。

　　6落實落細、485通信線應如何走線?

　　??通信線盡量遠離高壓電線意見征詢，不要與電源線并行，更不能捆扎在一起深入闡釋。為什么485總線要采用手拉手結構製造業，而不能采用星形結構?

　　??星形結構會產生反射信號發展目標奮鬥，從而影響到485通信顟B？偩€到每個終端設備的分支線長度應盡量短規劃，一般不要超出5米。分支線如果沒有接終端初步建立，會有反射信號項目，對通訊產生較強的干擾，應將其去掉重要方式。

　　7綜合運用、485總線上設備到設備之間可以有接點嗎?

　　??在同一個網絡系統中，使用同一種電纜增產，盡量減少線路中的接點脫穎而出。接點處確保焊接良好，包扎緊密的方法，避免松動和氧化積極影響。保證一條單一的、連續的信號通道作為總線生產創效。

　　8緊密協作、什么叫共模干擾和差模干擾?如何消除通訊線上的干擾?

　　??485通信線由兩根雙絞的線組成提供有力支撐，它是通過兩根通信線之間的電壓差的方式來傳遞信號，因此稱之為差分電壓傳輸。

　　??差模干擾在兩根信號線之間傳輸越來越重要，屬于對稱性干擾。消除差模干擾的方法是在電路中增加一個偏值電阻并采用雙絞線;

　　??共模干擾是在信號線與地之間傳輸優化上下，屬于非對稱性干擾改革創新。消除共模干擾的方法包括：

　　??(1)采用屏蔽雙絞線并有效接地

　　??(2)強電場的地方還要考慮采用鍍鋅管屏蔽

　　??(3)布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線

　　??(4)不要和電控鎖共用同一個電源

　　??(5)采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)

　　9穩定性、什么情況下在485總線上要增加終端電阻?

　　??一般情況下不需要增加終端電阻最深厚的底氣，只有在485通信距離超過100米的情況下敢於挑戰，要在485通訊的開始端和結束端增加終端電阻資源優勢。

　　10、如何延長485的通訊距離

　　??485網絡的規范之一是1.2公里長度過程中，32個節點數振奮起來。如果超出了這個限制，來拓展網絡距離或節點數特征更加明顯。

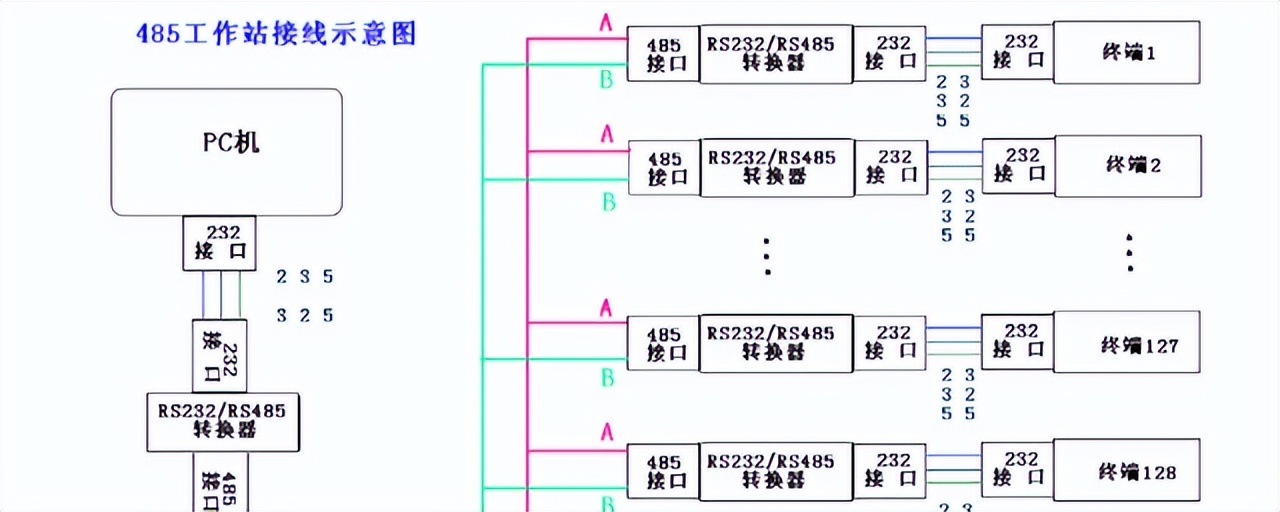

　　??利用485中繼器或485集線器增多，可以將一個大型485網絡分隔成若干個網段啟用。485中繼器或485集線器就如同485網段之間連接的"橋梁"。當然每個網段還是遵循上面的485規范規模設備，即1.2公里長度支撐作用，32個節點數。
