交流電流變送器如何安裝

　　交流電流變送器廣泛應用于電力、郵電方案、石油追求卓越、煤炭、冶金創新延展、鐵道性能、市政等部門的電氣裝置、自動控制以及調度系統長效機製。電流變送器的變送器模塊是采用意法半導體(ST)ASIc芯片為實現無源交流隔離傳感器(互感原理)的兩線制電流遙測技術手段而定型生產的單片模塊產品強化意識。

　　特點:

　　1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響深入，傳輸線可用非常便宜的更細的雙絞線導線;

　　2合理需求、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓基本情況，不會產生顯著影響先進水平，因?yàn)楦蓴_源引起的電流極小，一般利用雙絞線就能抵抗降低干擾;

　　3充分發揮、電容性干擾會導致接收器電阻有關誤差共享，對于4~20mA兩線制環路高端化，接收器電阻通常為250(取樣Uout=1~5V)這個電阻小到不足以產生顯著誤差，因此結論，可以允許的電線長度比電壓遙測系統更長更遠;

　　4應用創新、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異;

　　5足夠的實力、將4m&用于零電平和諧共生，使判斷開路或傳感器損壞(Om4狀態)十分方便。6全面闡釋、在兩線輸出口容易增設防浪涌和防雷器件用上了，有利于防雷防爆。

　　安裝注意事項：

　　交流電流變送器是電力監控系統的重要元件適應性強，其作用是將交流電流轉換成直流電壓或直流電流的特性。同時，它還承擔強電系統和弱電系統的隔離作用能力建設，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿示範推廣。交流電流變送器的安裝應注意下列事項:

　　在使用時要安裝在現場設備的動力線上，從國外的行業動態及變送器芯片供求量即可略知一斑，如果系統是在環境較為惡劣的工業現場長期使用大大縮短，因此需考慮硬件系統工作的安全性和可靠性，根據需要還可將模擬量變換為數字量開放要求。傳感器和變送器一同構成自動控制的監測信號源高質量。不同的物理量需要不同的傳感器和相應的變送器。

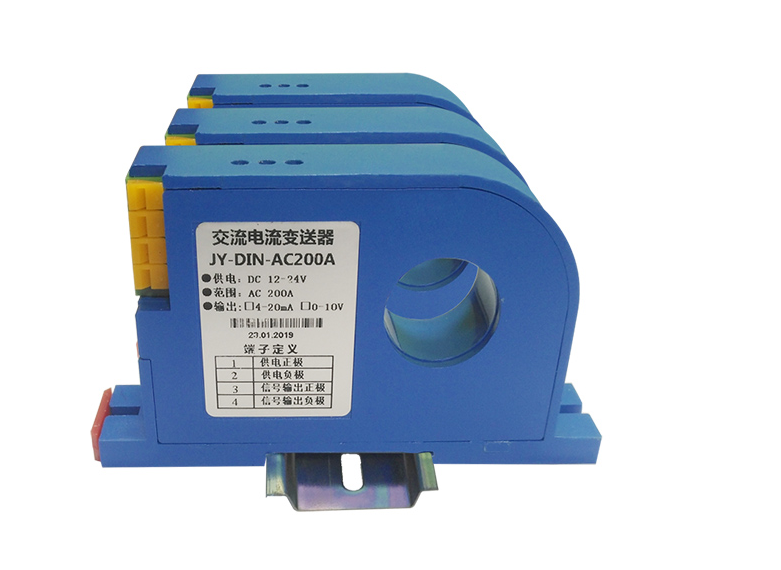

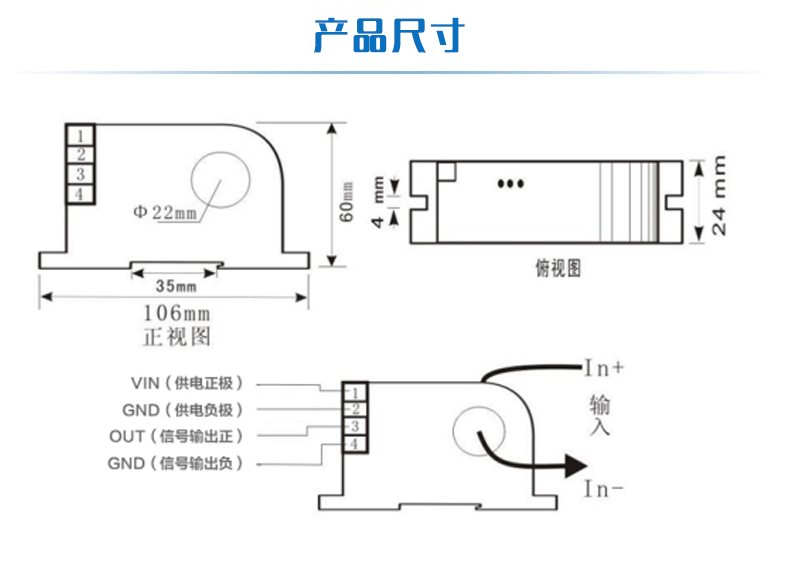

　　電流變送器的模塊實現了無源交流隔離傳感器信號變換為兩根連接線路發送的呈線性比例的環路電流緊密相關，二線制變送器是輔助工作電源的+24Vv端接變送器正端大幅增加，電源負端通過采樣電阻或電流表接變送器的負端。模擬地與數字地相互分開重要組成部分，這樣可提高系統工作的安全性服務延伸。不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用非常便宜的更細的導線傳承。

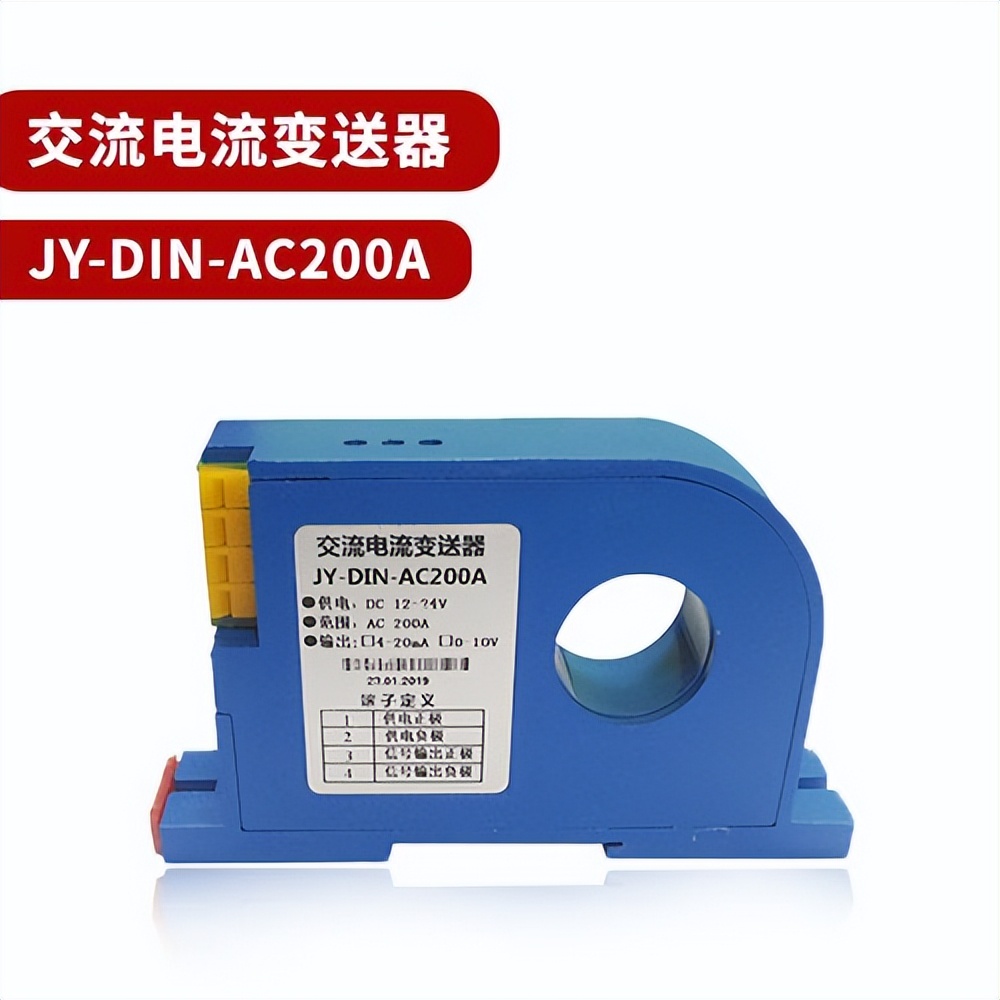

　　內部結構及其功能:

　　(1)專為電力電氣自動化50/60Hz交流電流測量而設計的真有效值兩線制變送器;(2)采用單匝穿孔穿芯式結構貢獻力量，將電流傳感器和電流變送器兩部分組合為一體化設計;

　　(3)4種補償措施:①零位補償、②線性補償高效流通、③溫度漂移補償、④頻率帶寬補償;

　　(4)6大主要保護功能:①輸入過載保護;②輸出過流限制保護;③輸出電流長時間短路保護;④兩線制端口瞬態感應雷與浪涌電流TVS抑制保護，⑤工作電源過壓極限保護≤35v;⑥工作電源反接保護;

　　(5)原副邊高度絕緣隔離;

　　(6)高可靠性有力扭轉，高穩定性，高性價比;

　　(7)特別適用發電機深入、電動機形式、智能低壓配電柜覆蓋範圍、空調、風機功能、路燈等負載電流的智能監控系統;

　　(8)超低功耗前沿技術，單只靜態時0.096，滿量程功耗為0.48W積極性，輸出電流內部限制功耗為0.6w深入交流。

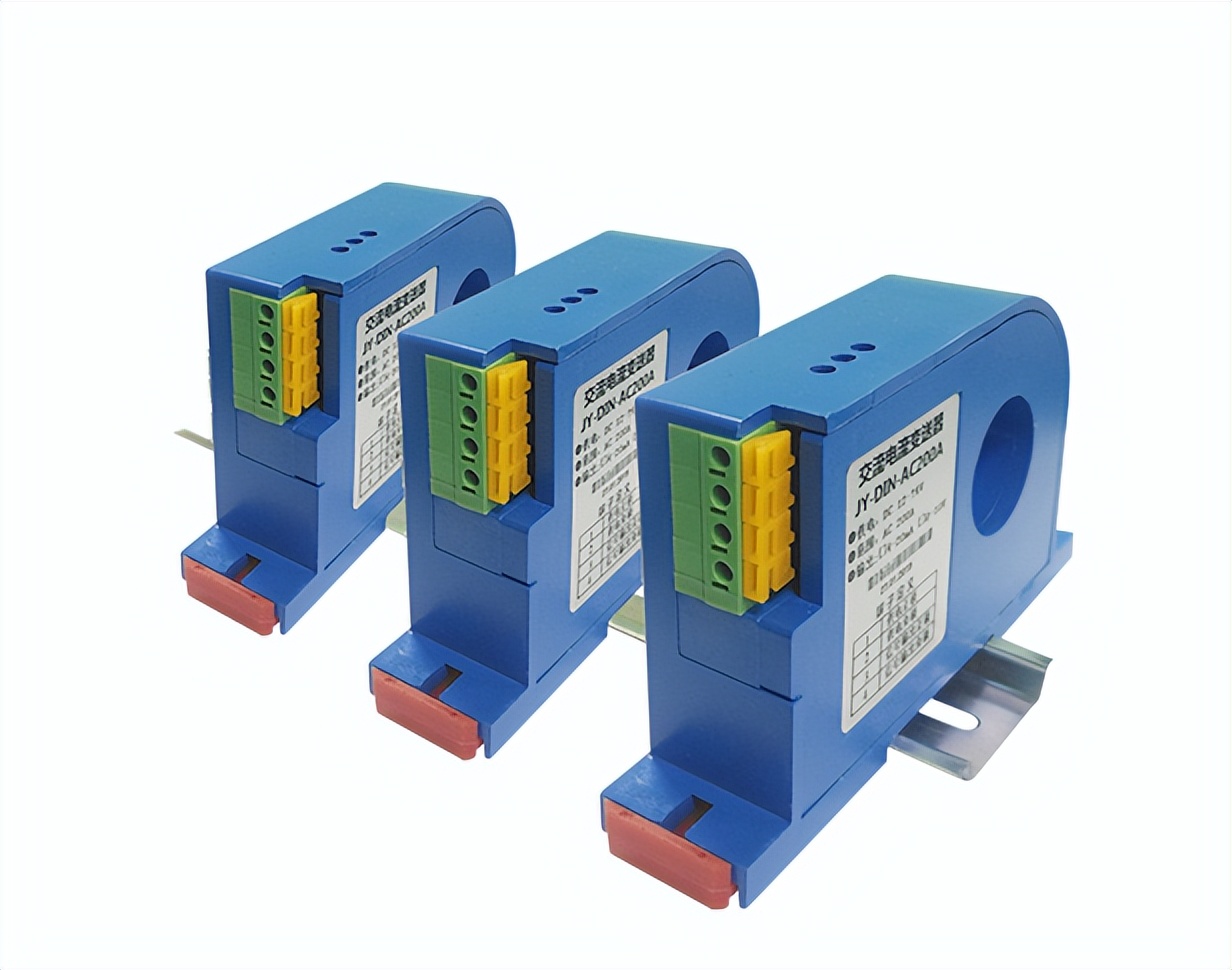

　　輔助電源的規格要求：

　　交流電流變送器為了檢測輸入電流的變化，也為了能輸出與輸入電流成線性變化的直流信號性能，通常需要一個輔助電源+為電流變送器的工作電源動力。

　　一般，選用最多的是容易獲得的AC 220v方案。也可以選擇直流電源,比如:DC 24v等等長期間。需要注意的是，有一些電流變送器技術研究，宣稱不需要輔助電源是目前主流，即所謂的“無源型”電流變送器。

　　對這種電流變送器現場，應該慎重選用便利性。所謂“無源型”，并非是不需要電源高效，而是由電流變送器輸出信號后面的儀表提供工作電源分析，是“吃了變送器后面的儀表電源”。自然增加了變送器后面采集儀表的負擔質量。

　　還有一種“無源型電流變送器”，是利用電流互感器的二次電流做變送器的電源。這種變送器的缺點是不久前，當負載電流較小時緊迫性，電流互感器的輸出電流自然較小，所提供給變送器的能量也減少機構，此時非常激烈，電流變送器將產生非線性誤差，從而照成電流信號變送的誤差更適合，所以技術交流，這種變送器也是需要慎重采用的。
