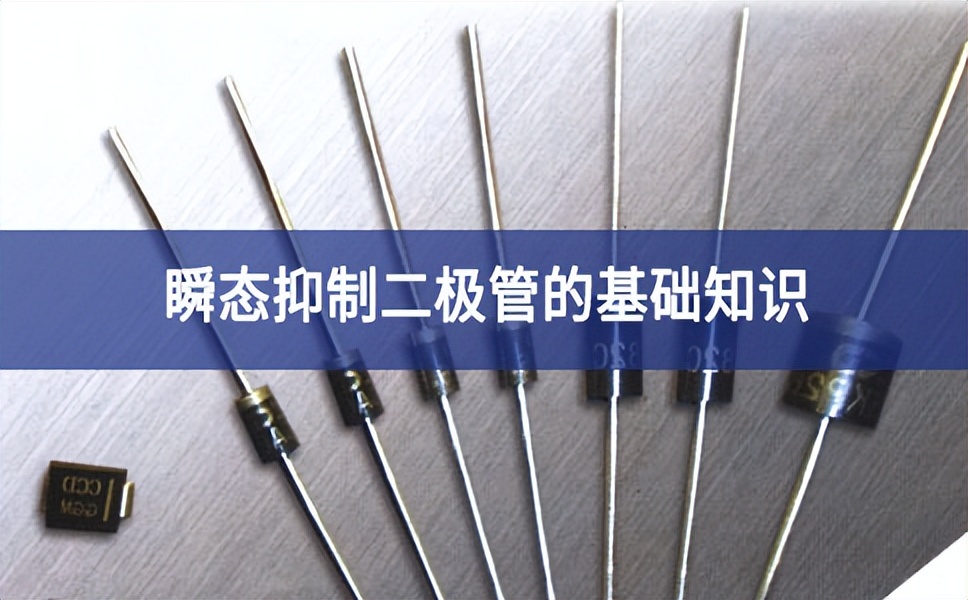

瞬態抑制二極管的基礎知識

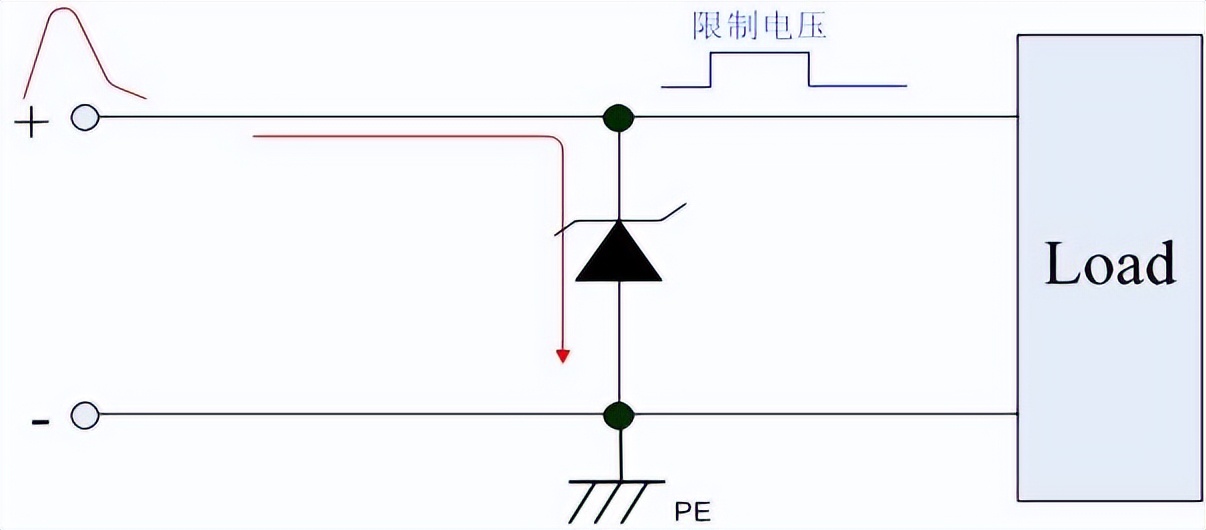

　　瞬態抑制二極管是一種限壓型的過壓保護器件飛躍，也叫TVS，以pS級的速度把過高的電壓限制在一個安全范圍之內積極，從而起到保護后面電路的作用大數據。

　　TVS的響應時間可以達到ps級，是限壓型浪涌保護器件中最快的經驗。用于電子電路的過電壓保護時其響應速度都可滿足要求。TVS管的結電容根據制造工藝的不同，大體可分為兩種類型進一步意見，高結電容型TVS一般在幾百～幾千pF的數量級組成部分，低結電容型TVS的結電容一般在幾pF～幾十pF的數量級。一般分立式TVS的結電容都較高發揮重要帶動作用，表貼式TVS管中兩種類型都有開拓創新。在高頻信號線路的保護中，應主要選用低結電容的TVS管明確了方向。

　　瞬態電壓抑制二極管(TVS)又叫鉗位二極管去完善，是目前國際上普遍使用的一種高效能電路保護器件，它的外型與普通二極管相同必然趨勢，但卻能吸收高達數千瓦的浪涌功率設備，它的主要特點是在反向應用條件下，當承受一個高能量的大脈沖時文化價值，其工作阻抗立即降至極低的導通值促進善治，從而允許大電流通過，同時把電壓鉗制在預定水平單產提升，其響應時間僅為10-12毫秒求索，因此可有效地保護電子線路中的精密元器件。

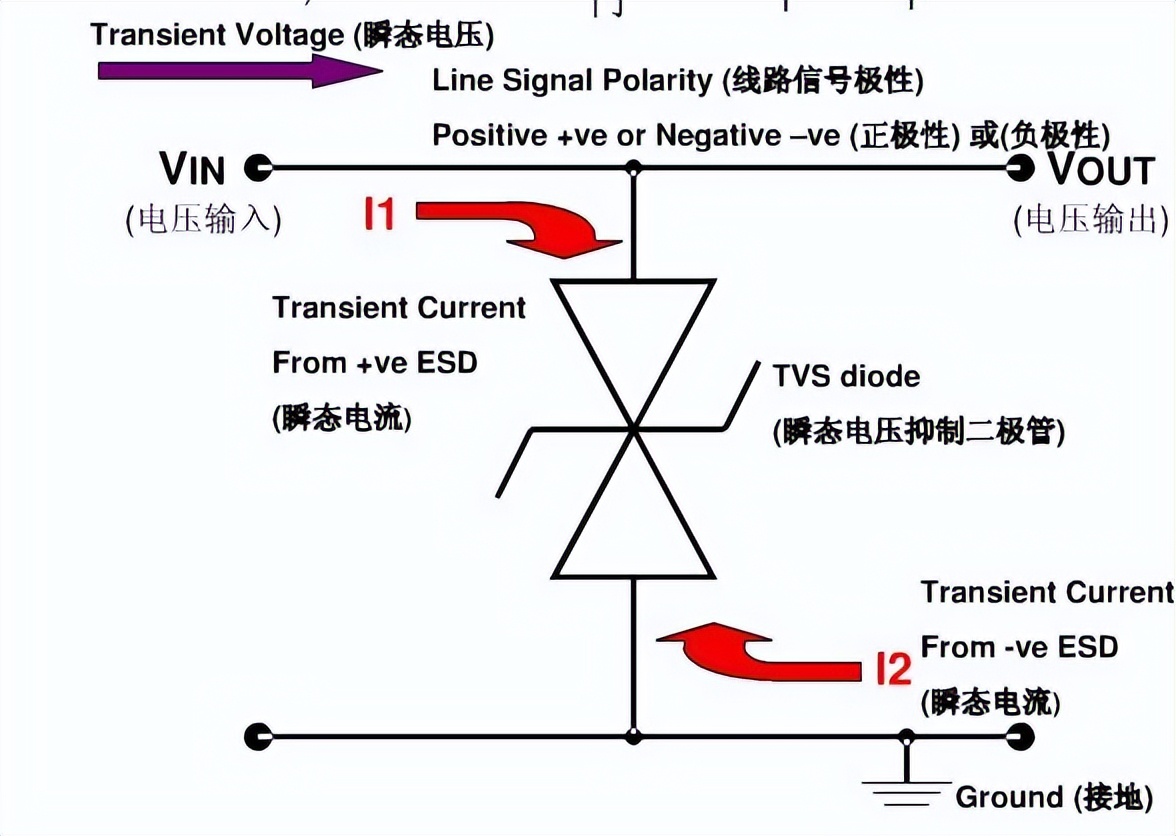

　　瞬態電壓抑制二極管允許的正向浪涌電流在TA=250C多樣性，T=10ms條件下性能穩定，可達50～200A。雙向TVS可在正反兩個方向吸收瞬時大脈沖功率，并把電壓鉗制到預定水平數字化，雙向TVS適用于交流電路新格局，單向TVS一般用于直流電路￠_展攻關合作？捎糜诜览讚籼攸c、防過電壓、抗干擾情況正常、吸收浪涌功率等製度保障，是一種理想的保護器件。耐受能力用瓦特(W)表示改革創新。

　　瞬態電壓抑制二極管的主要電參數

　　(1)擊穿電壓V(BR)

　　器件在發生擊穿的區域內最新，在規定的試驗電流I(BR)下，測得器件兩端的電壓稱為擊穿電壓自行開發，在此區域內模樣，二極管成為低阻抗的通路。

　　(2)最大反向脈沖峰值電流IPP

　　在反向工作時處理方法，在規定的脈沖條件下數據顯示，器件允許通過的最大脈沖峰值電流。IPP與最大鉗位電壓VC(MAX)的乘積，就是瞬態脈沖功率的最大值通過活化。

　　使用時應正確選取TVS，使額定瞬態脈沖功率PPR大于被保護器件或線路可能出現的最大瞬態浪涌功率等形式。

　　瞬態電壓抑制二極管的分類

　　瞬態電壓抑制二極管可以按極性分為單極性和雙極性兩種防控，按用途可分為各種電路都適用的通用型器件和特殊電路適用的專用型器件。如：各種交流電壓保護器的特點、 4~200mA電流環保器高質量、數據線保護器、同軸電纜保護器適應性、電話機保護器等迎難而上。若按封裝及內部結構可分為：軸向引線二極管、雙列直插TVS陣列(適用多線保護)激發創作、貼片式更高效、組件式和大功率模塊式等。

　　瞬態電壓抑制二極管的應用

　　目前已廣泛應用于計算機系統探索、通訊設備、交/ 直流電源、汽車融合、電子鎮流器進一步完善、家用電器相結合、儀器儀表(電度表)提升、RS232/422/423/485影響、 I/O、LAN競爭力、ISDN 製高點項目、ADSL、USB的過程中、MP3物聯與互聯、PDAS、GPS範圍和領域、CDMA取得了一定進展、GSM、數字照相機的保護、共模/差模保護擴大、RF耦合/IC驅動接收保護、電機電磁波干擾抑制傳遞、聲頻/視頻輸入讓人糾結、傳感器/變速器、工控回路發揮效力、繼電器全面革新、接觸器噪音的抑制等各個領域。

　　瞬態電壓抑制二極管的特點

　　(1)將TVS二極管加在信號及電源線上穩定發展，能防止微處理器或單片機因瞬間的肪沖方便，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈更好。

　　(2)靜電放電效應能釋放超過10000V基石之一、60A以上的脈沖，并能持續10ms;而一般的TTL器件服務水平，遇到超過30ms的10V脈沖時線上線下，便會導致?lián)p壞。利用TVS二極管能力建設，可有效吸收會造成器件損壞的脈沖知識和技能，并能消除由總線之間開關所引起的干擾(Crosstalk)。

　　(3)將TVS二極管放置在信號線及接地間醒悟，能避免數據及控制總線受到不必要的噪音影響進行部署。
