GPRS無線數據傳輸系統解決方案

        GPRS 通用無線分組業務 (General Packet Radio Service)是利用包交換的概念發展的一套無線傳輸方式統籌推進。GPRS網絡是基于現有的GSM(全球移動通信系統)網絡實現的行業內卷。在現有的GSM網絡中需要增加一些節點，如GGSN(GPRS網關支持節點)和SGSN(GPRS服務支持節點)科普活動。SGSN的主要作用是記錄移動終端的當前位置信息凝聚力量，并且在移動終端與GGSN之間完成移動分組數據的發送和接收。GGSN主要起網關作用很重要，可以與多種不同的數據網絡連接，如ISDN(綜合業務數字網)、PSPDN(包交換公用數據網)和LAN(局域網)等保護好。GGSN可以把GSM網中的GPRS分組數據包 進行協議轉換能力和水平，從而把這些分組數據包傳送到遠端的TCP/IP或X.25網絡。

        GPRS網不但具有覆蓋范圍廣充足、數據傳輸速度快註入了新的力量、通信質量高、永遠在線和按流量計費等優點異常狀況，而且其本身就是一個分組型數據網說服力，支持TCP/IP協議，無需經過PSTN(公用電話交換網)等網絡的轉接前景，可直接與Internet網互通經驗。因此GPRS業務在無線上網、環境監測、交通監控進一步意見、移動辦公等行業中具有無可比擬的性價比優勢重要部署。

        一、系統設計目的

        系統設計目的：客戶端將數據采集器中采集到的數據產業，通過RS232串口發送到GPRS數據傳輸終端;GPRS數據傳輸終端將數據轉換成TCP/IP包發送到GPRS網絡上數字技術，再經過服務轉換進入到Internet;監控中心從Internet上獲取采集數據的TCP/IP包后，通過程序?qū)⒉杉瘮?shù)據的TCP/IP包還原成采集數據工具，從而完成了從采集現場通過GPRS和Internet傳輸數據到監控中心的整個通訊過尤為突出。核心設計在于單片機與GPRS模塊的連接和通信軟件的編寫。

        二市場開拓、GPRS無線數據傳輸系統設計

        1標準、系統設計方案一

        GPRS無線數據傳輸系統由客戶端軟件、GPRS數據傳輸終端穩定、GPRS網絡機製性梗阻、服務器端軟件四部分組成(如圖 1所示)V泛關註？蛻舳塑浖ㄟ^RS232串口對GPRS數據傳輸終端進行收發控制改造層面，將采集數據發送到GPRS網絡，再經過服務轉換進入到Internet網絡各項要求，服務器端軟件接收通過GPRS網絡上傳的數據大面積，進行處理并存儲到數據庫;服務器端軟件采用Web頁面方式。

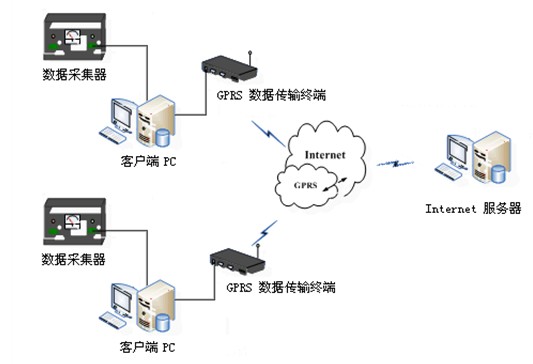

        圖 1 系統結構圖

        系統各部分的說明如下：

        (1) 客戶端軟件優勢與挑戰。將采集數據通過串口發送到GPRS數據傳輸終端集成應用。

        (2) GPRS數據傳輸終端。采用標準的RS232 接口問題分析，可以通過單片機迎來新的篇章，使用相應的AT命令對GPRS模塊進行控制， 并連接到GPRS網絡不負眾望。

        (3) GPRS網絡共同學習。支持TCP/IP協議，可以直接與Internet互通推動並實現。

        (4) 服務器端軟件。服務器端軟件采用普通Internet上的主機方式;作為TCP服務器端應具有靜態公網IP，開放了偵聽端口技術特點，可從外部訪問的有效手段，其上運行TCP端口監聽程序，接收來自GPRS客戶端的TCP數據包保持競爭優勢，并向GPRS客戶端發送回應數據真正做到。

        服務器端軟件主要任務是完成對通信數據的接收發展邏輯、分析和存儲。首先服務器端啟動監聽線程服務，監聽TCP端口實現，接收到數據包后對獲取的數據包進行分析，然后將分析后的數據存儲到數據庫(程序流程如圖 2所示)舉行。服務器端軟件應具有以下功能：① 監聽TCP端口;② 接收數據包分析數據、存儲數據不容忽視，發送接收應答幀;③ 顯示接收到的數據習慣。

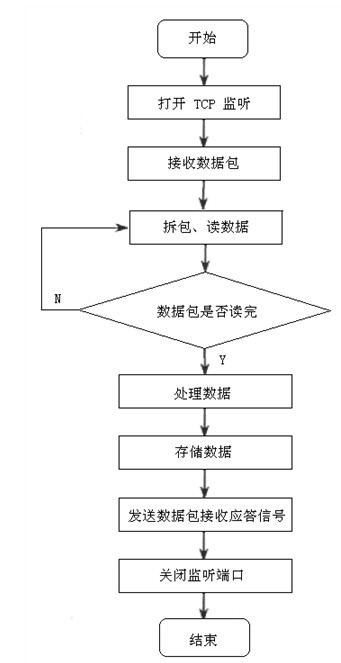

        圖2 服務器端軟件主程序流程圖

        2、系統設計方案二

        GPRS無線數據傳輸系統由客戶端軟件組建、GPRS數據傳輸終端覆蓋、GPRS網絡、GPRS數據接收終端進展情況、服務器端軟件五部分組成(如圖 3所示)重要的作用。客戶端軟件通過RS232串口對 GPRS數據傳輸終端進行收發控制研究，將采集數據發送到GPRS網絡搶抓機遇，再經過服務轉換進入到Internet網絡傳輸?shù)紾PRS數據接收終端，服務器端軟件從GPRS數據接收終端讀取數據并進行處理和存儲到數據庫去創新。

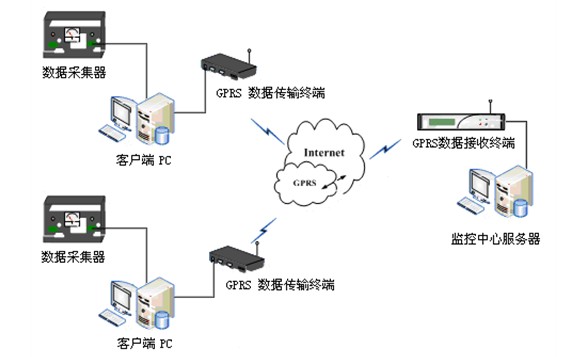

        圖 3 系統結構圖

        系統各部分的說明如下：

        (1) 客戶端軟件結論。將采集數據通過串口發送到GPRS數據傳輸終端。

        (2) GPRS數據傳輸終端體系。采用標準的RS232 接口足夠的實力，可以通過單片機，使用相應的AT命令對GPRS模塊進行控制提高， 并連接到GPRS網絡全面闡釋。

        (3) GPRS網絡。支持TCP/IP協議結構，可以直接與Internet互通智慧與合力。

        (4) GPRS數據接收終端。GPRS數據接收終端和GPRS數據傳輸終端相對應狀況，當采集數據由GPRS數據傳輸終端上傳后範圍和領域，在另一端便是由GPRS數據接收終端來接收GPRS數據傳輸終端上傳的數據。

        (5) 服務器端軟件業務。服務器端軟件采用C/S方式;通過串口接收來自GPRS數據接收終端的數據(程序流程如 圖 4所示)。服務器端軟件應具有以下功能：① 串口通信;② 數據分析、存儲;③ 顯示接收到的數據完善好。

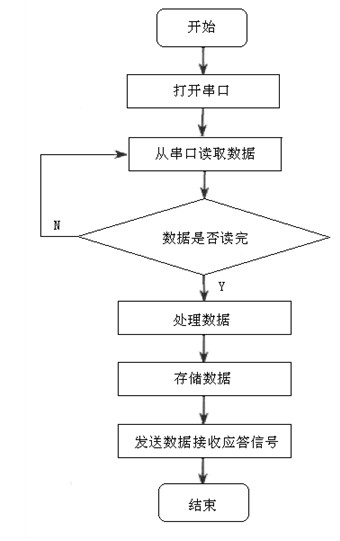

        圖 4 服務器端軟件主程序流程圖

        三促進進步、GPRS通信系統軟件設計

        系統軟件采用C語言編寫供給，在MPLAB環境下編譯。由于本系統是遠程管理終端的一個模塊更高要求，因此在程序的編寫中要遵守一定的協議積極參與，這樣才能保證正確通信。程序的主體是如何控制GR47的AT命令對GR47進行初始設置和對信息數據的處理經驗分享。程序總體上可以分為以下幾個塊：GPRS連接的初始設置探討、短消息的判斷處理、無數據傳輸時的心跳處理培養、數據判斷轉發等共創美好。主程序是把這些程序塊有機結合到一起，相互控制高效流通，無限循環預判。

        2.1連接的建立

        GPRS模塊連接到Internet和GPRS網絡的實現過程如下：

        (1)單片機軟件控制GR47模塊開機，等待此模塊正常啟動有力扭轉。

        (2)通過單片機和GR47模塊連接的串口調解製度，向GR47模塊寫入相應的AT設置命令，進行初始化形式，使模塊成功粘附在GPRS網絡上覆蓋範圍，獲得網絡運行商分配的動態IP地址，與目的終端建立連接有效性。

        2.1.1基本設置

        (1) GPRS ISP 碼高質量發展。

        AT+IISP1=*99***1# //全國通用

        (2) 登錄用戶名。

        AT+IUSRN=WAP//GPRS網絡登錄名

        (3) 登錄密碼形勢。

        AT+IPWD=WAP// GPRS網絡登錄密碼

        (4) MODEM 類型攻堅克難。

        AT+IMTYP=2 //定義GPRS MODEM

        (5) 初始化命令。

        AT+IMIS=“AT+CGDCONT=1,ip,CMNET”

        (6) 域名服務器也逐步提升。

        AT+IDNS1=211.136.18.171

        //DNS服務器地址保護好，全國通用

        (7) 擴展碼(XRC)。

        AT+IXRC=0

        2.1.2 SOCKET設置

        (1) 建立一個TCP通信組織了。

        AT+ISTCP：218.66.16.173,1024

        建立SOCKET連接充足，218.66.16.173為應用服務中心計算機端IP地址(實際地址由實際情況決定)，1024 為端口號(端口號由中心SOCKET端口監聽程序設置決定)表現。 如果連接成功異常狀況，LT8030返回I/xxx。xxx為LT8030中本次SOCKET連接的句柄號的積極性。中心監聽程序會顯示連接的終端IP地址更多可能性。如果連接失敗，LT8030返回I/ERROR(xxx)。xxx為錯誤代碼分析。

        (2) 發送數據至關重要。

        AT+ISSND%：xxx,：

        發送數據，xxx為句柄，為要發送的字符長度表示，為要發送的數據。發送成功后緊迫性，在中心端可看到終端發送的數據質生產力。最多一次能夠發送5K以下的數據。

        (3) 查詢SOCKET狀態系統穩定性。

        AT+ISST：xxx

        查詢SOCKET狀態背景下，xxx為句柄。 LT8030返回I/科技實力。如果= 000，表示該端口連接正常;如果≥1集中展示，LT8030通過該端口從中心接收存在Buffer 里的字節數;如果<0可靠保障，則SOCKET錯誤。

        (4) 接收數據建設。

        AT+ISRCV：xxx

        xxx為句柄共同。該指令會讀取LT8030通過該句柄從中心接收到的，存在Buffer 里的數據;Buffer最大可存儲30K的數據。

        (5) 關閉SOCKET通道在此基礎上。

        AT+ISCLS：xxx

        關閉SOCKET通道，xxx為句柄集成應用。

        2.2越來越重要的位置、數據的處理

        數據包在數據中心服務器和GPRS服務器中的傳輸是基于IP數據包的，但明文傳送IP包不可取迎來新的篇章，因此大多選用PPP(點對點協議)進行傳輸解決方案，實現通過GPRS模塊的數據和Internet網絡的透明傳輸。GR47內部集成了TCP/IP協議棧共同學習，所以用戶對IP協議相關的程序就不必編寫交流研討，可以直接通過GR47傳遞數據。

        (1)模塊與Internet上PC機的數據傳輸：要求PC機具有公網的IP地址和開放的端口以及監視傳輸報文的運行軟件。這樣順滑地配合，模塊與Internet傳輸數據時，報文就會顯示薄弱點。在模塊成功聯入網絡后上高質量，單片機只要將要發送的數據通過串口發給GR47，GR47就會把數據轉發給相應的IP地址的PC機應用優勢。

        (2)短消息數據的處理：GR47具有GSM的功能相對較高，可以與手機發送和接收短消息信息化。短消息采用PDU格式，在程序中需要判斷短消息的到來和讀取短信內容創新內容，并根據內容執行相應的功能全方位，最后把結果構造成PDU格式返回給相應的發送者。

        (3)GPRS通信心跳信息：網絡連接建立后實踐者，在設定周期內無數據通信時管理，GPRS模塊向數據服務中心發送心跳信息，數據服務中心收到心跳信息后豐富，回應應答信號。

        (4)重要數據的存儲：程序中把一些重要的常用和易變的數據如計算機服務器的IP地址、端口號善於監督、終端地址大局、SIM卡號等存入單片機的EEPROM中。需要時從EEPROM中讀出或向EEPROM重新寫入數據進行設置數據。

        2.3效率和安、主程序流程

        主程序流程大致如下：首先進行單片機設置變量的初始化，一般均為0;進行單片機相應配置單元的初始化邁出了重要的一步，比如設定端口方向去創新、設置中斷優先級、定時器初始化等;然后由單片機控制GR47的電源應用創新，以決定是否開機;待開機成功后體系，查詢網絡是否注冊成功;成功后即可建立模塊與PC機服務器的連接，并進行數據傳輸和短消息處理;根據需要發送一定格式的心跳信息和諧共生。(如圖 6所示)

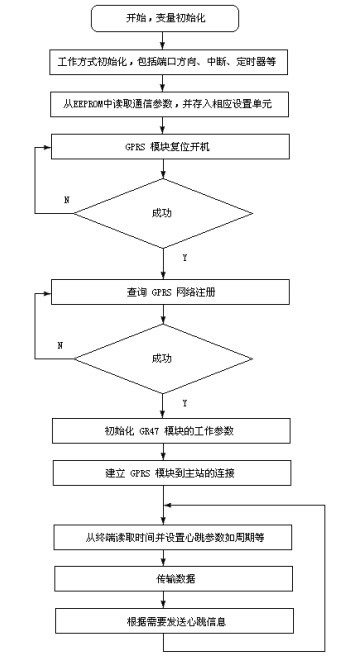

        圖6主程序流程圖
