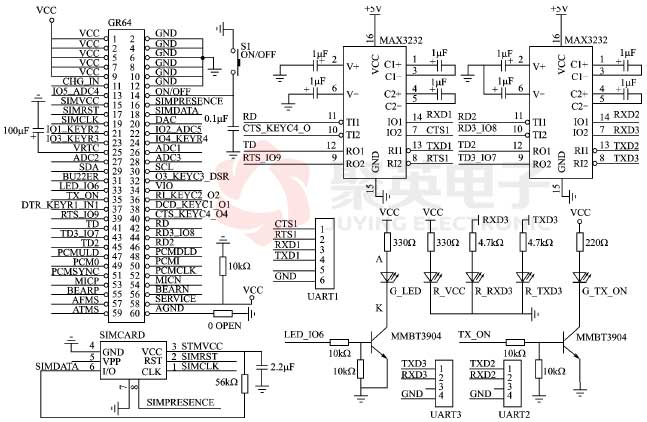

DTU硬件電路圖

        模塊工作電壓VCC為3.2~4.5 V，可由降壓芯片MIC29302bu將5 V降至典型工作電壓3.6 V提供更高要求，5個發光二極管分別指示模塊GSM網絡注冊狀態,與GPRS網絡交互，通信串口數據收發狀態;由于模塊引腳數字高電平為2.75 V,RS232電平轉換芯片最好使用MAX3232等;ON/OFF腳和VREF分別提供給終端優勢領先，用于控制模塊硬件開關機和檢測模塊開關機狀態;USB口為調試信息和打印信息輸出口經驗分享。
