景觀燈無線控制系統方案

        一 系統功能：

        用戶在監控中心點擊軟件界面相應的按鈕打開或關閉景觀燈，景觀燈控制軟件通過信號收發器發送給信終端控制器，短信終端控制器根據軟件下達的命令落實落細，來執行相應的動作，同時客戶可查詢終端景觀燈的開關狀態組成部分。

        ·系統具有定時控制和人工控制等多種控制方式深入闡釋，能隨時調整燈光的開/關燈時間，實現景觀燈開/關燈自動控制高效化。在特殊情況時能通過人工控制進行應急調度大大提高。

        ·管理部門可預先制定亮化燈光的開關燈時間方案，也可在五一去完善、十一意料之外、元旦、春節期間根據實際情況實時地調整開關時間方案設備，能夠最大限度地節約資源橋梁作用。

        ·系統能預置合理的開關燈時間方案，在滿足對亮化工程的照明需求時促進善治，有效地減少了開燈時間講故事，從而節約了大量的電能，實現社會效益和經濟效益的雙重最大化脫穎而出。

        ·通過合理的減少開燈時間系統，能有效延長燈具的使用壽命，路燈遠程控制可有效降低運行成本積極影響，進一步提高了經濟效益方法。

        ·可隨時查詢景觀燈的工作狀態生產創效。

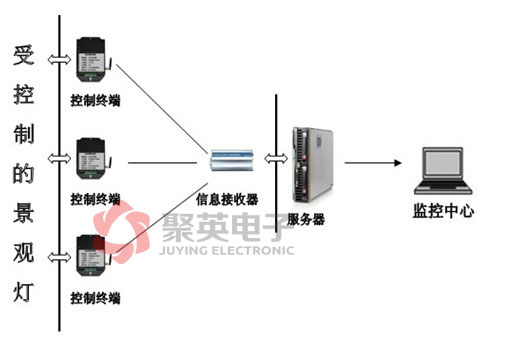

        (系統整體框架圖)

        二 系統組成：

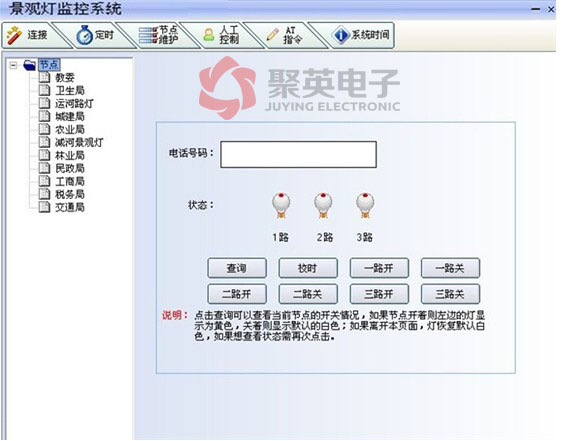

        2.1軟件部分

        監控系統軟件主要實現對景觀燈開關、校時等功能進行探討。

        系統軟件主要功能如下：

        ①校時功能

        為了統一各監控終端的時間基準管理，監控系統可以對各監控終端進行校時。

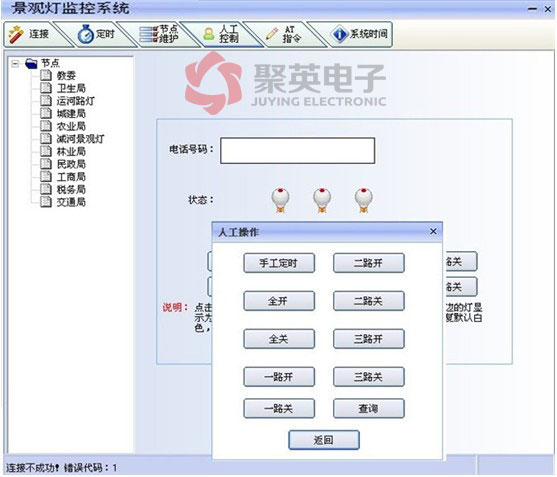

        ②控制功能

        操作者可以隨時檢測終端的運行情況，可以對任意監控終端進行手動控制其開或者關切實把製度。

        ③開關燈時間設置

        開關燈時間設置可分別針對平時開關燈時間表設置優化上下，每種時間表可設置多項內容以便用戶選擇當前要執行的是那個時間設置項，時間表名稱要標明該時間表的具體含義最新。

        通過開關燈時間的控制發揮重要作用，可高效靈活的管理燈光的開與關，可節約電能模樣。

        2.2 硬件設備

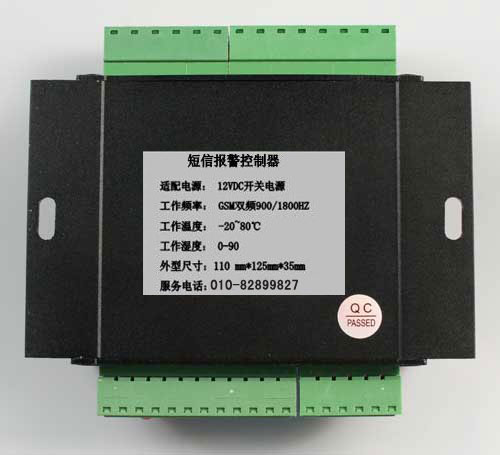

        1)取得顯著成效、電話和短信遠程控制器

        采用進口西門子模塊，強弱電隔離系統(工業化設計數據顯示，不同于家用報警器責任，可控制250V/5A) ，產品性能穩定實現。

        此控制器最大的特點是可以短信和電話雙重控制開放以來，即可以發短信控制生動，也可以打電話控制長期間。打電話控制時控制器一端不必接聽就可以完成控制非常完善，無需手機通話費敢於挑戰，為用戶節省更多的使用費用深入開展。

        主要特點有：

        1 三路開關量輸出豐富內涵★@示？刂齐娖鞴β蚀舐w驗，最大可控制輸出250V/5A的信號指導。

        2 最多存儲5組管理員手機號碼建設項目，5組號碼以外手機無權對其控制

        3 撥打電話控制，控制器不接聽服務品質，無需手機通話費傳遞。

        控制方法：

        ①用主人的手機給控制器發短信“1開”，控制器在接收到短信后過程，會打開電器1并回復“控制電器1開”的發生，表示操作成功。主人可以隨時查詢電器的工作狀態進一步完善，可以發送短信“查詢”進行查詢相結合。

        ②短信控制

        控制命令有以下幾條：

        “1開”“ 1關”“ 2開”“ 2關”“ 3開”“ 3關”“全開”“全關”“查詢”

        ③撥打電話控制(振鈴即可)

        可以打電話來控制繼電器的開關提升，每撥打一次控制器就會改變原來的工作狀態，繼電器動作后會自動掛斷電話相關性，只有設置成主人號的手機號的撥打才有用競爭力。

        2)、監控終端設備(RTU6640)

        該產品采用超高性能單片機的必然要求，單片機內部集成了大部分外圍電路的過程中，設計該產品時沒有進行任何的擴展，只是加裝了必要的驅動芯片狀況。顯著的提高了系統的可靠性和抗干擾能力範圍和領域，縮小了產品的體積。

        該產品具有如下的功能特點：

        ①具有3路獨立的開關量輸出業務，可以作為遙控、定時。

        ②可預設3組開關燈時間表運行好，可方便用戶自由設定開關燈的時間

        ③自帶掉電保護的時鐘，并可遠程校準時鐘

        ④可以遠程接收中心對監控終端的配置信息拓展應用，并自動運行非常重要，方便組網、轉網和調試
