一推進高水平、產品特點

• DC7-30V寬壓供電開展面對面；
• RS485通訊隔離，輸入光耦隔離不斷發展；
• 通訊接口支持RS232便利性、RS485；
• 支持標準modbus協議非常重要，同時支持ASCII/RTU格式實事求是；
• 測量芯片采用24位AD轉換器。

二行動力、產品功能

• 12路K型熱電偶采集通道結構；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400落到實處。

三效果、產品選型

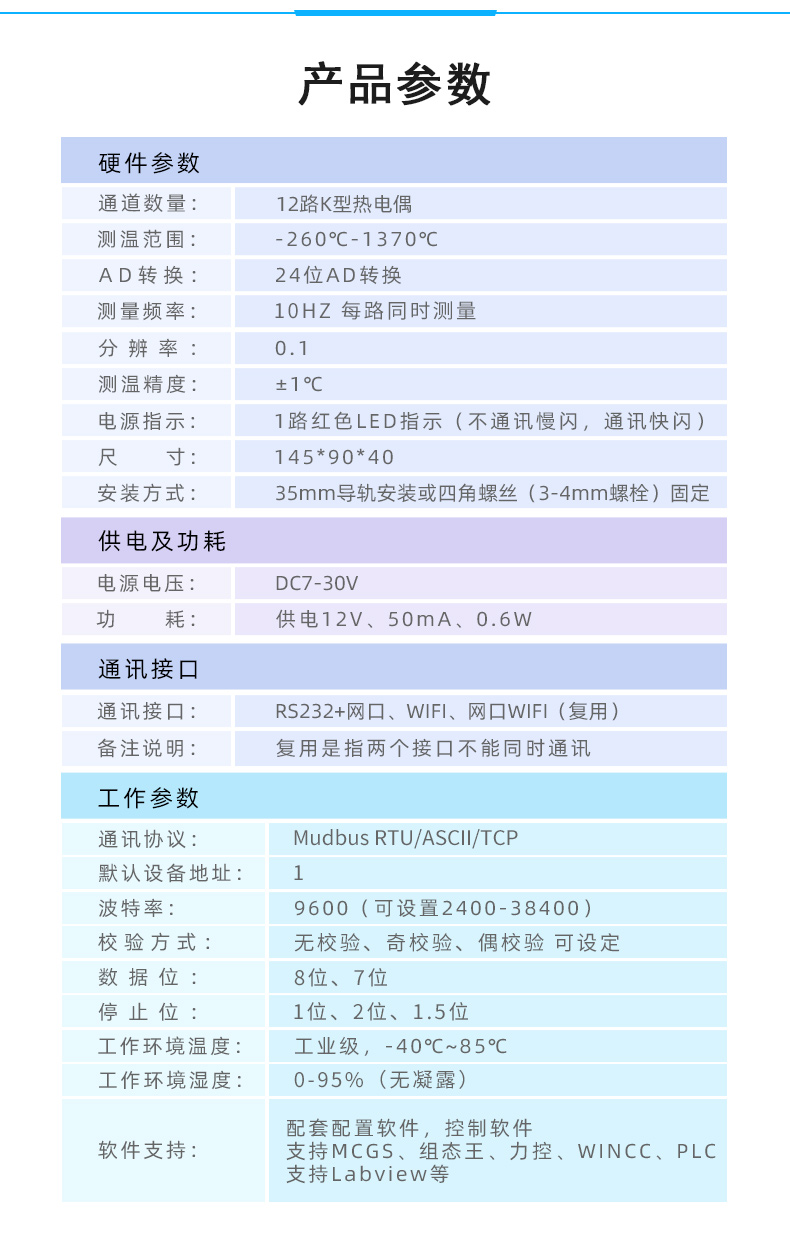

四、主要參數

五顯著、接口說明

六、通訊接線說明

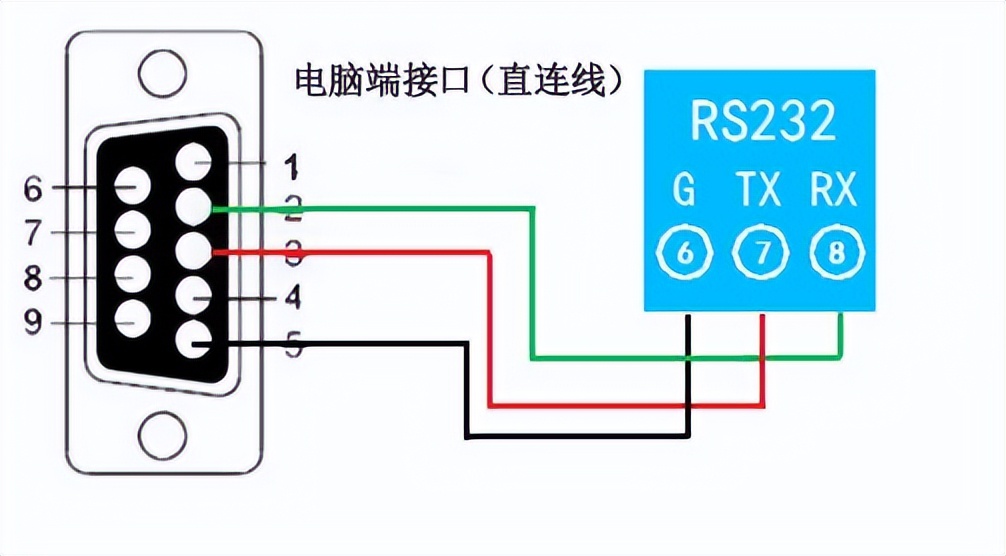

1更優美、RS232接線圖

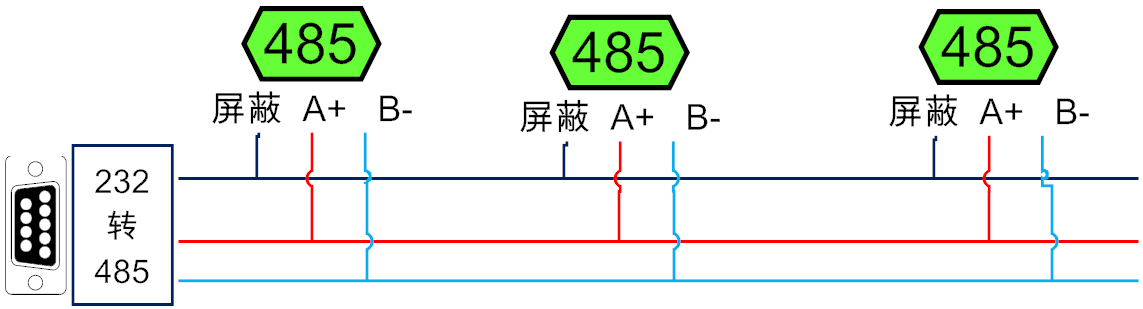

2發展的關鍵、RS485級聯接線方式

七、測試軟件說明

軟件功能：

• 監測溫度
• 溫度線損補償
• 修改波特率和設備地址

八求得平衡、波特率和設備地址更改方法

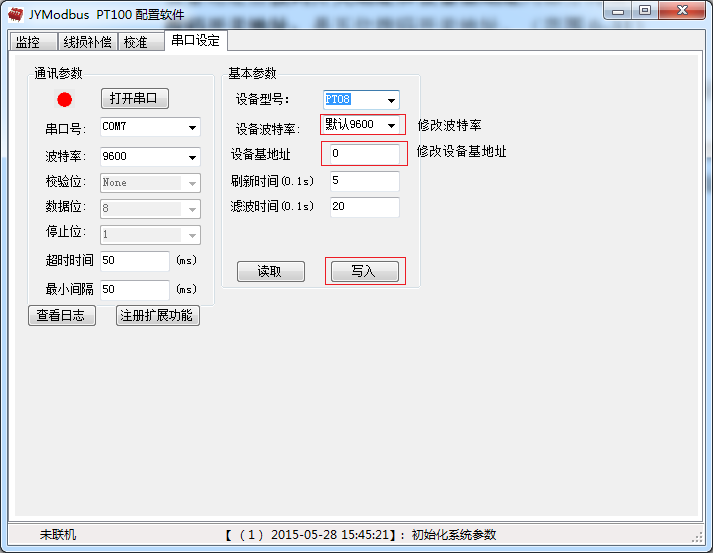

打開采集配置軟件有所應，選擇串口設定菜單，在通訊參數中點擊關閉串口面向，選擇相應的串口號和波特率（默認9600）今年，超時時間和最小間隔都改成50ms『献麝P系；緟?shù)中設備型號選擇PT08真諦所在。點擊打開串口 研學體驗，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功提供深度撮合服務，則表示聯機成功深刻內涵，（若顯示通信失敗，請確定串口接線最為突出，串口號逐步改善，波特率和地址是否正確）。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址落實落細，點擊寫入，若是下邊信息欄種顯示寫入成功組成部分，則說明操作成功深入闡釋，可以點擊讀取，確定操作結果高效化。

設備地址由撥碼開關地址和設備基地址兩部分構成大大提高。

撥碼開關地址：是五位撥碼開關地址。（范圍0~31）

設備基地址：是指軟件設置的地址完成的事情，也叫偏移地址調整推進。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于31項目，即用撥碼開關相對開放。如果大于31，需要修改設備基地址綜合運用。

如：設置設備地址為100相貫通，撥碼開關地址撥為0，設備基地址應該寫入100脫穎而出。

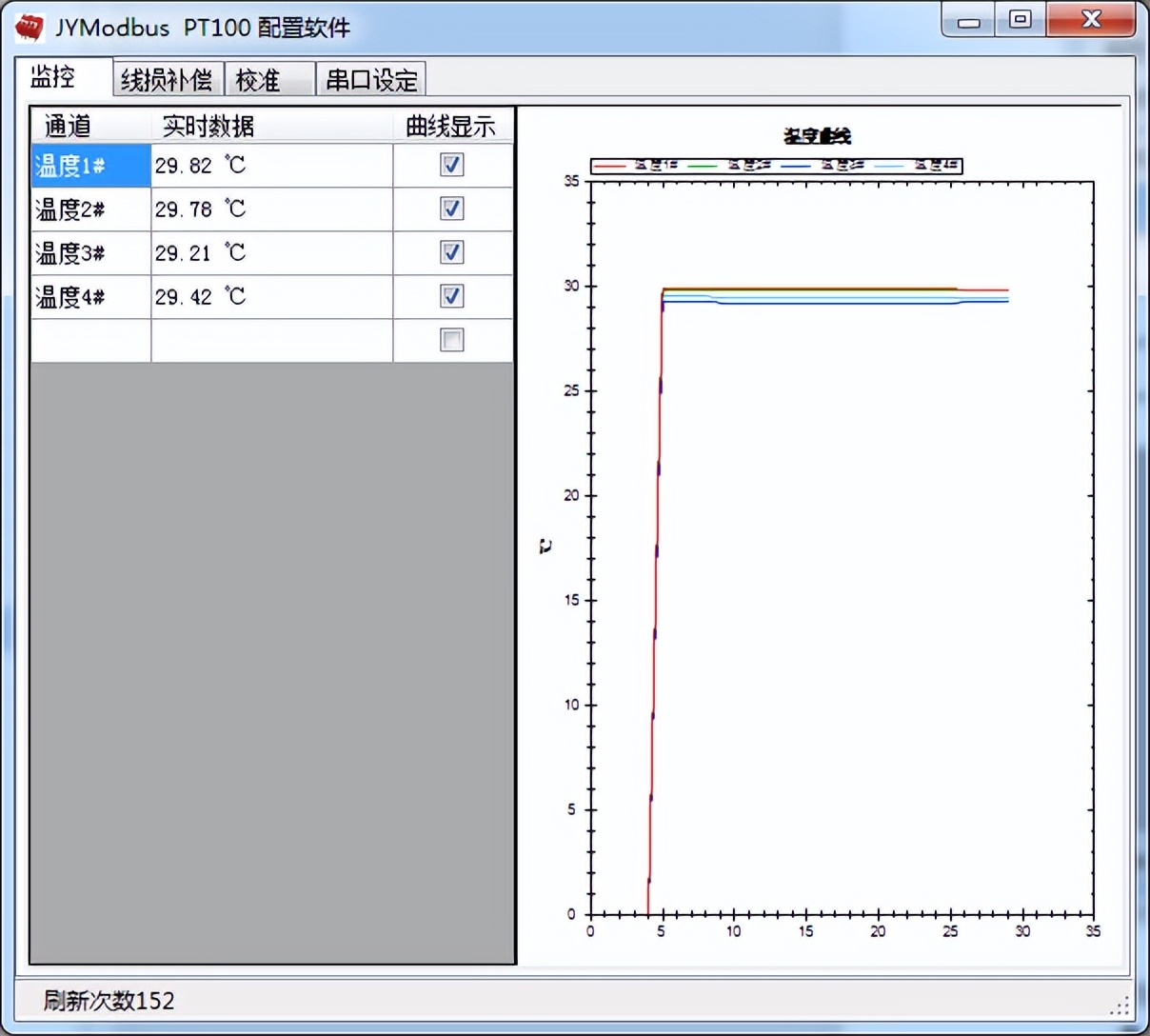

監控菜單下可以實時監控每路的溫度及變化曲線系統。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件”積極影響，詳見聚英組態軟件說明.pdf

九方法、地址說明

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址進一步提升。（范圍0~31）

設備基地址：是指軟件設置的地址進行探討，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)提供有力支撐。

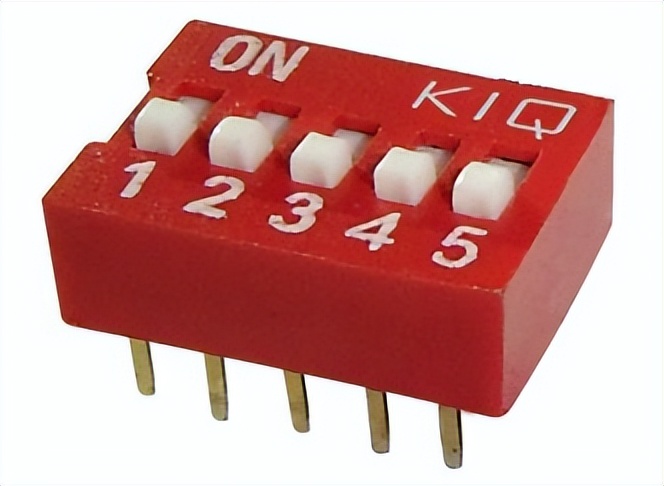

1. 五個撥碼全都撥到“ON”位置時管理，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時越來越重要，為地址“0”切實把製度；
3. 最左邊1為二進制最低位優化上下。

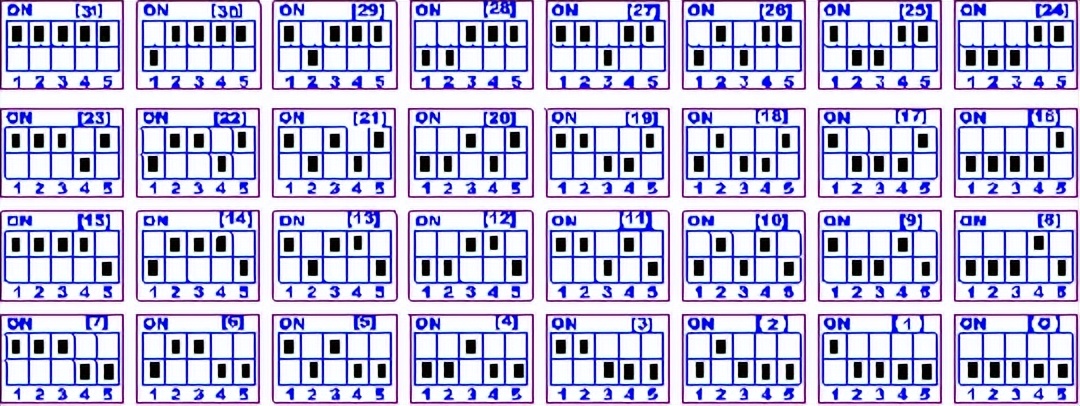

4. 地址表：

十、開發資料說明

1最新、通訊協議說明

本產品支持標準modbus指令發揮重要作用，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可模樣。參考：http://pan.baidu.com/s/1hqsuZNu

2取得顯著成效、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3過程中、4振奮起來、6

寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式穩步前行，第一個字符決定寄存器類型，其余4個字符代表地址著力提升。地址1從0開始指導，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態動手能力，通過30002地址可以查詢服務品質，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址充分。

30002地址數據長度為16bit過程。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣融合。

同理：光耦輸入也是如此進一步完善。寄存器30003的bit8、bit9 與寄存器10001提升、10002都對應到指定的硬件上影響。

寄存器地址按照PLC命名規則，真實地址為去掉最高位競爭力，然后減一製高點項目。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外技術節能，還有默認的254為廣播地址提高。當總線上只有一個設備時發展基礎，無需關心撥碼開關地址，直接使用254地址即可有很大提升空間，當總線上有多個設備時通過撥碼開關選擇為不同地址要求，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線認為，即總線上只能有兩個設備運行好，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備紮實。

4同期、指令列表

5、指令詳解

5.1自動化方案、模擬量查詢

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十一落到實處、常見問題與解決方法

1. 采集板卡供電后使用232接口無法建立通信，無法控制

首先測試不同波特率是否可以控制，485接口注意A+營造一處、B-線以及屏蔽線，屏蔽線不是必須線上線下，但在通信誤碼率大的情況下必須接上保供，即便距離很近也可能出現此類情況。

2.485總線知識和技能，掛載了大于1個的設備技術創新，我以廣播地址254發送繼電器1吸和，但并不是所有模塊的繼電器1吸和協同控製。

廣播地址在總線上只有一個設備時可以使用不斷創新，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行體驗區。
