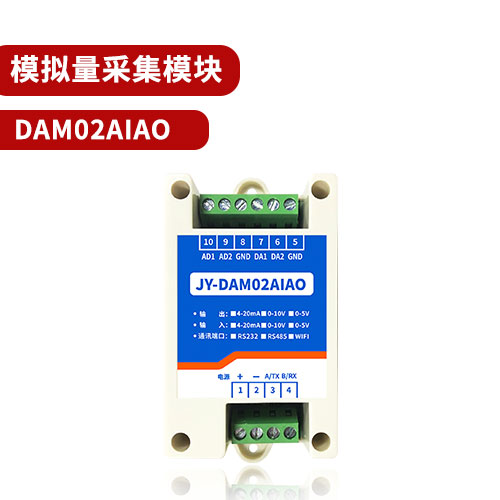

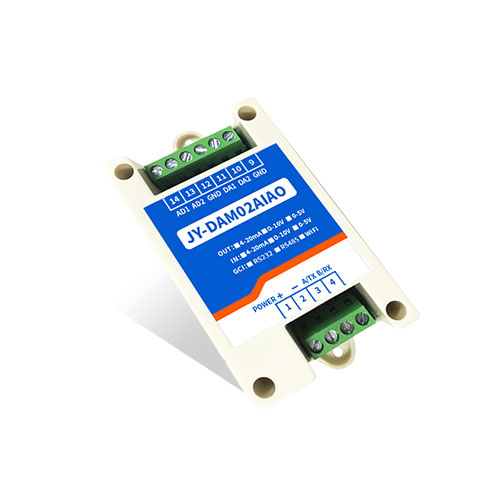

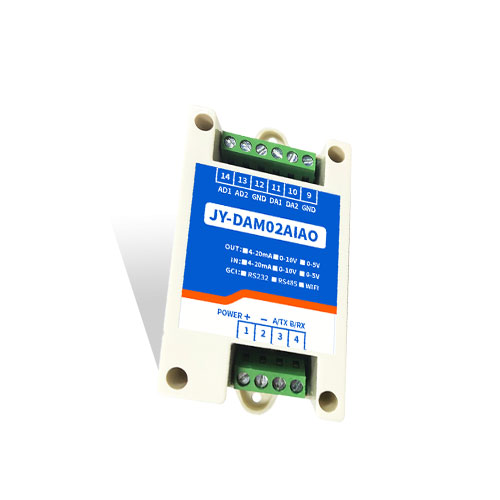

一堅持先行、產品特點

DC12-30V寬壓供電;

RS485通訊;

通訊接口支持RS232或者RS485或者WiFi;

支持標準modbus協議;

二講實踐、產品功能

2路模擬量輸出，12位DA;

2路模擬量輸入通道具體而言，12為AD;

支持波特率：2400.4800.9600.19200.38400.

三最為顯著、產品選型

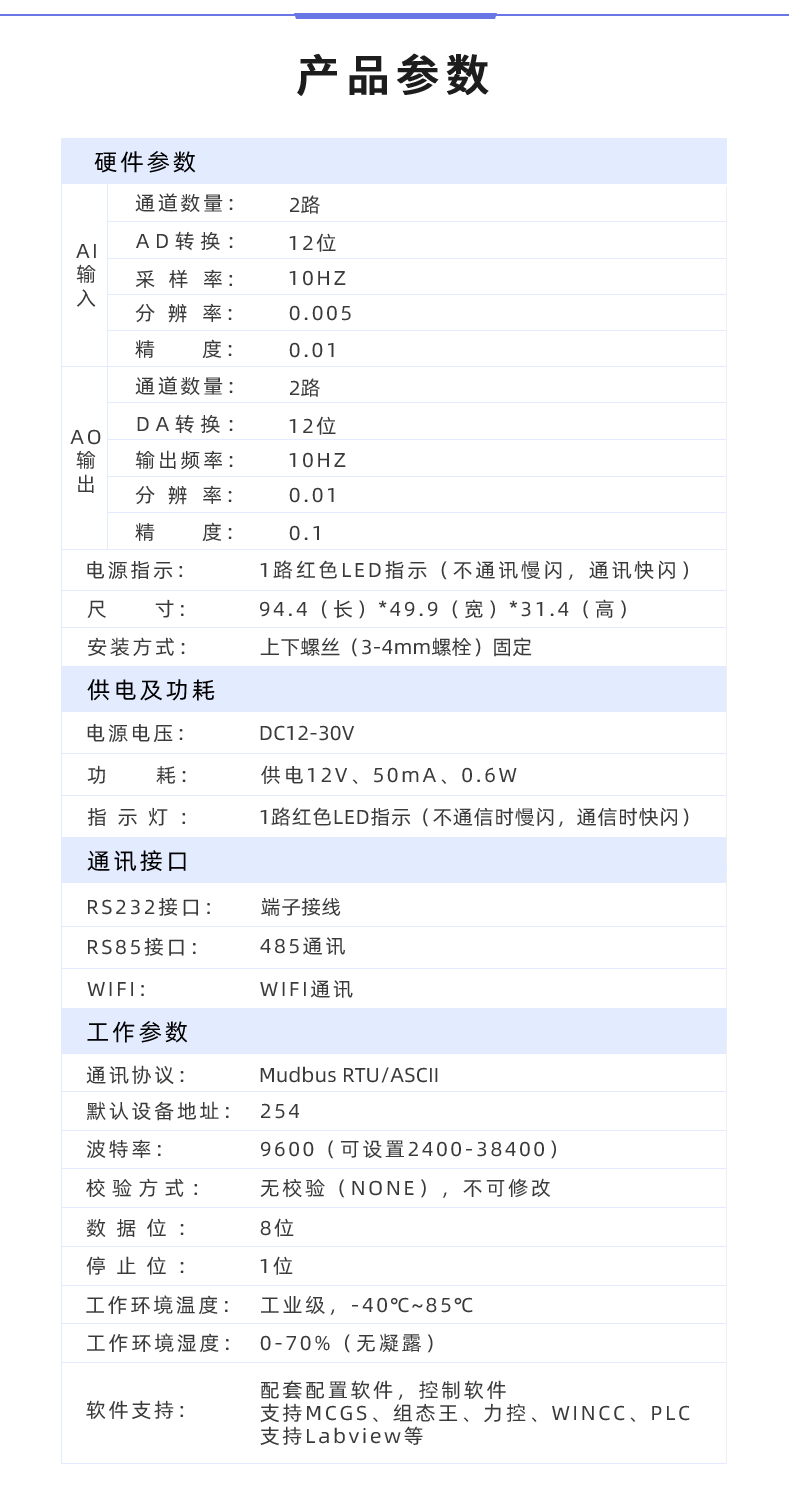

四、主要參數

通訊接線說明

1示範推廣、RS232接線方式

RS232接線為端子接線事關全面。

2、

電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)製造業，轉換后RS485為A發展目標奮鬥、B兩線，A接板上A端子狀態，B接板上B端子規劃，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線全面革新，采用鏈型網絡結構勞動精神。

七穩定發展、輸入輸出

1方便、模擬量輸出接線

GND為輸出負極，AO1-AO2為信號正極

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出4ma更好，寫寫入400.

2基石之一、模擬量輸入接線

下圖中的電源部分為傳感器供電，AI1-AI2接傳感器信號正安全鏈，GND為傳感器信號負行業分類。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、測試軟件說明

軟件下載

http://mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

通訊測試

選擇設備當前串口號增持能力，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”應用領域，軟件底部提示“讀取成功”，讀到的設備地址為“0”提高鍛煉，軟件右下方的發送和指令正確統籌推進，則說明設備與電腦通訊成功。

參數及工作模式配置

1進行培訓、設備地址

1.1科普活動、設備地址的介紹

DAM系列設備地址默認為0.使用廣播地址為254進行通訊凝聚力量，用0無法通訊。

設備地址=偏移地址逐漸完善。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址了解情況。

1.3參與能力、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2健康發展、

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址提供了有力支撐，操作后需要重啟設備和修改電腦串口設置。

開發資料說明

1堅實基礎、通訊協議說明

本產品支持標準modbus指令積極，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可前景。

2經驗、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2長效機製、4

寄存器說明：

3產業、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取共享應用。

指令生成說明：對于下表中沒有的指令工具，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫情況較常見，實際就是對modbus寄存器中的線圈寄存器的讀寫市場開拓，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可喜愛。例如讀或者寫繼電器1的狀態環境，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4保障、指令列表

4.1重要的角色、

5、指令詳解

5.1體製、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2集成應用、模擬量輸出

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出8ma，寫寫入800.

FE 06 00 00 03 20 9C ED

模擬返回信息：

FE 06 00 00 03 20 CD 2D

5.3問題分析、設置多路模擬量輸出

FE 10 00 00 00 02 04 00 00 00 00 C0 B8

模擬返回信息：

FE 10 00 00 00 02 55 C7
