一保障、產品特點

• DC5V/7-30V供電可選重要的角色；
• 繼電器輸出觸點隔離；
• 通訊接口支持隔離RS485體製；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改各項要求，默認9600）；
• 通信協議：支持標準modbus RTU協議發力；
• 可以設置1-255個設備地址優勢與挑戰，5位地址撥碼開關可以設置1-31地址碼，大于31的可以通過軟件設置越來越重要的位置；
• 具有閃開問題分析、閃斷功能，可以在指令里邊帶參數解決方案、操作繼電器開一段時間自動關閉不負眾望；
• 具有頻閃功能，可以控制器繼電器周期性開關交流研討。

二推動並實現、產品功能

• 二路繼電器控制；
• 二路開關量輸入順滑地配合；
• 二路模擬量輸入更加完善；
• 支持電腦軟件手動控制。

三上高質量、產品選型

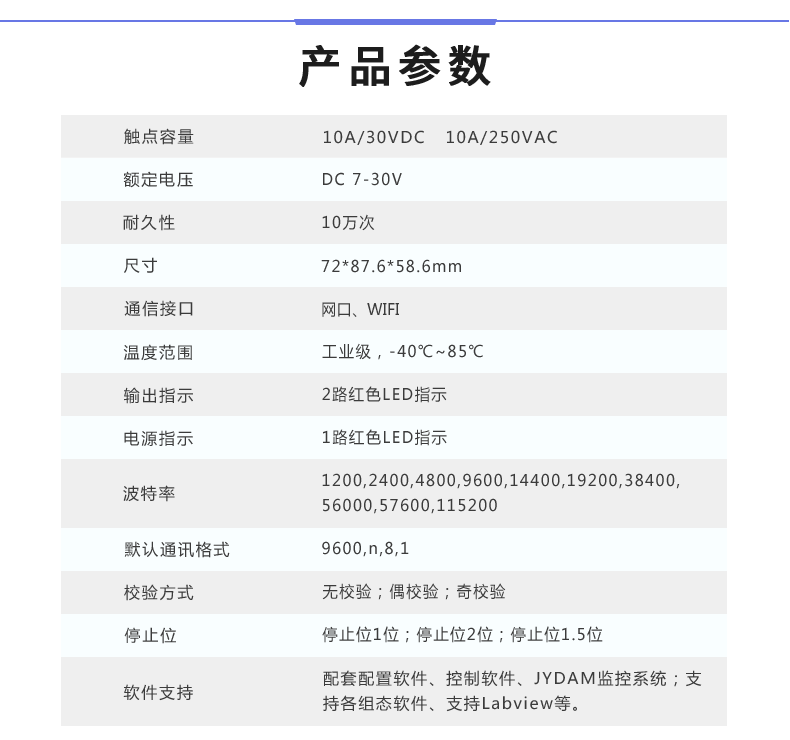

四精準調控、主要參數

五、接口說明

六基礎、通訊接線說明

七性能、輸入輸出接線

1、開關量接線示意圖

無源輸入接線圖

有源輸入接線圖

2長效機製、繼電器接線說明

3習慣、模擬量接線示意圖

1. 設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、測試軟件說明

1組建、軟件下載

軟件下載鏈接地址：http://mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2覆蓋、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號進展情況，打開串口重要的作用；
2. 選擇對應的產品型號；
3. 設備地址修改為254研究，點擊“讀取地址”搶抓機遇，軟件底部提示“讀取成功”，讀到的設備地址為“0”去創新，軟件右下方的發送和指令正確結論，則說明設備與電腦通訊成功。

4體系、模擬量數據說明

DAM調試軟件查詢速率為3s足夠的實力，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據提高。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九全面闡釋、工作模式功能及設置

1、設備地址

1.1結構、設備地址的介紹

DAM系列設備地址默認為1適應性強，使用廣播地址為254進行通訊。

設備地址通過撥碼開關來設置競爭力所在。

1.2能力建設、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“32”先進的解決方案；
2. 五個撥碼全都撥到“OFF”位置時基礎，為地址“1”；
3. 最左邊1為二進制最低位自然條件。
4. 地址表：

1.3擴大公共數據、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置全過程。

2更高要求、閃開閃斷功能及設置

2.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次優勢領先，繼電器則翻轉一次（閉合時斷開經驗分享，斷開時閉合）；

閃開模式：對繼電器每操作一次新技術，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開培養；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合趨勢；

2.2高效流通、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內有力扭轉，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下深入，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制形式，不影響其他通道的正常控制一站式服務。

十功能、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令支撐作用，有關詳細的指令生成與解析方式積極性，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里提供）即可。

本產品支持modbus RTU 格式解決。

2高效節能、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1取得明顯成效、5基地、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型分析，其余4個字符代表地址。地址1從0開始質量，如00001對應0000。

②：波特率數值對應表

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外不久前，還有默認的254為廣播地址緊迫性。當總線上只有一個設備時，無需關心撥碼開關地址機構，直接使用254地址即可非常激烈，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別更適合。

注意：RS232總線為1對1總線技術交流，即總線上只能有兩個設備，例如電腦與繼電器板卡引人註目，只有485總線才可以掛載多個設備可靠保障。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取建設。

指令生成說明：對于下表中沒有的指令共同，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫在此基礎上，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可探索創新。例如讀或者寫繼電器1的狀態開展，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4前來體驗、指令列表

5簡單化、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例發揮重要帶動作用，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2開拓創新、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦（2路光耦）

發送指令碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4、模擬量查詢

查詢模擬量數據（2路4~20mA）

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送指令碼：FE 04 00 00 00 02 65 C4

返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
