一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器講道理。和聚英網關產 品組網通訊引領。可用于普通功耗場合更加廣闊、低功耗場合優化服務策略。采用Lora 無線技術，實現了滴灌節點和 Lora 網關之間的互聯示範。采用4G 或以太網技術技術節能，實現 Lora 網關接入遠端云服務器，從而最 終實現了滴灌的遠程控制發展基礎、監控延伸。

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置、控制;

節點支持空中無線喚醒功能;

支持定時喚醒要求、空中喚醒工作模式。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后，2 秒喚醒一次製度保障，平均待機功耗：35~40 uA;

在單節電池 19AH，一共 200 個節點各領域，平均每個節點每天循環開關通訊4 次顯示，每個 節點每 5 分鐘上傳一次數據，理論可支持 6 年的有效手段。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率共同努力，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

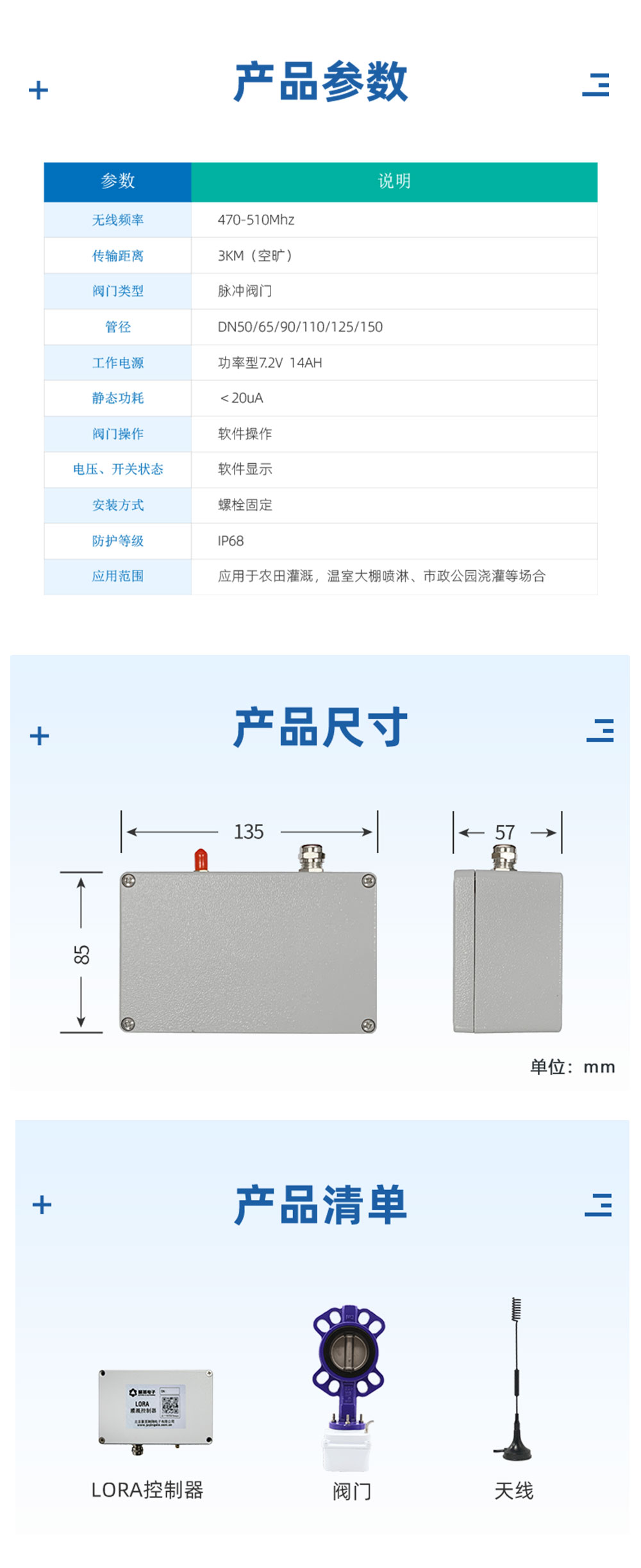

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線工具，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試尤為突出，以達到最優效果。

3.1.2.天線安裝

1市場開拓、 盡量遠離大面積的金屬平面及地面

2標準、 天線盡量保證可對視狀態;

3、 盡量減少天線之間的障礙物;

4環境、 盡量縮短天線與模塊之間的饋線長度主要抓手。

天線不同安裝方式效果如圖所示說明。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池重要的角色，接上天線空間載體。

4.2.配置方式

通過網關進行 Lora 節點的配置，是常見的配置方式要落實好。配置軟件鏈接網關可通過以太網即將展開、 串口方式進行鏈接。

選擇串口或者網口連接網關相對簡便。

1 通過【搜索設備】創新科技，可搜索所有節點設備。

低功耗產品搜索速度比較慢問題分析，請耐心等待迎來新的篇章。

2 選擇列表中的設備，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作不負眾望。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上共同學習，需進行聯機配置。

網關先讀取本機參數推動並實現，然后點擊進入聯機模式，網關指示燈快閃 10 次。

Lora 子機長按 3 秒指示燈常亮更加完善，再點按 1 下薄弱點，狀態指示燈頻閃3 次，進入自動聯機配置精準調控。 主機真正做到、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出方案。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上追求卓越，指示燈閃爍 3 次。模塊恢復出廠設置創新延展。

出廠設置： 擴頻因子10 性能，帶寬125kHz ，區域號0 ，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子強化意識、帶寬聽得進、密鑰。

通過更改 Lora 基本參數合理需求，可影響到Lora 的接收靈敏度全技術方案、通訊實際帶寬等性能。

4.5.1.擴頻因子

每個擴頻因子成正交分布先進水平，因而多個傳輸信號可以占用同一信道而不互相干擾特點，并且與 現有 FSK 的系統共存。一般不用配置搶抓機遇。如配置咨詢技術綠色化發展。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率，可以理解為一個頻 率通帶結論。比如一個信道允許的通帶為 1.5kHz 至 15kHz應用創新，則其帶寬為 13.5kHz。一般不用配置足夠的實力。 如配置咨詢技術和諧共生。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號全面闡釋，同一個區域號可以實現通信用上了，不同區域不能通信。 距離相鄰的網關之間區域號需要不同適應性強。

4.6.2.設備地址

模塊通信的設備地址的特性，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰。秘鑰不可讀能力建設。一般不用配置高效。如配置咨詢技術。

4.6.4.工作模式

①、Lora 電子閥主要狀態包含：

標準子機大大縮短、低功耗子機，默認是低功耗子機開放要求。

②高質量、Lora 在運行過程當中，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA緊密相關。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺，支持Android經驗分享、IOS探討、Web 三種方式應用， 極大方便了用戶的需求培養，服務器由我公司提供共創美好，客戶可放心使用。

5.1.1.軟件下載

1 高效流通、WEB 平臺

PC 電腦上的平臺通過網頁端進入預判，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 、手機版軟件

Android 版：

http://mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝有力扭轉。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

打開軟件后調解製度，主界面如下：

首次登錄不能使用QQ 或微信。

需要先注冊賬號形式，登錄注冊賬號后綁定 QQ 或微信覆蓋範圍。 登錄使用注冊的用戶名作為賬號，而不是手機號功能。

添加網關

通過主頁【掃一掃】前沿技術，掃描 Lora 網關上的二維碼。

網關配置與操作

功能說明

1 【控制輸出配置】修改閥門的名稱積極性、圖標深入交流。

2 【開關量輸入配置】修改閥門的報警信息配置。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 性能、設備由于進入進入低功耗動力，無法進入低功耗》桨?？芍匦律想姸喾N方式，開機 10 秒內不休眠。 建議保存當前網關配置技術研究，然后手動復位網關和節點異常狀況，然后進行遠程配置。

2 的積極性、低功耗配置

網關配置和節點當前配置需要一樣更多可能性，才可相互通訊，進行配置高效。如忘記配置分析，建議復位 參數

3 、子機和網關都進入自動聯機模式質量，配置完成后再搜索設備。

4 、長按按鍵 6 秒以上恢復出廠設置不久前。網關也恢復默認配置緊迫性。再次搜索設備質生產力。

網關配置軟件下載地址

http://mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
