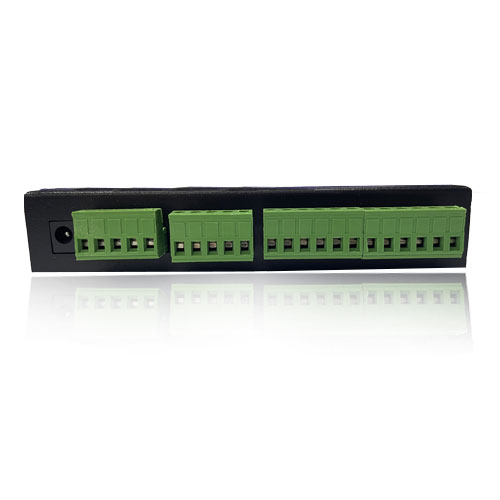

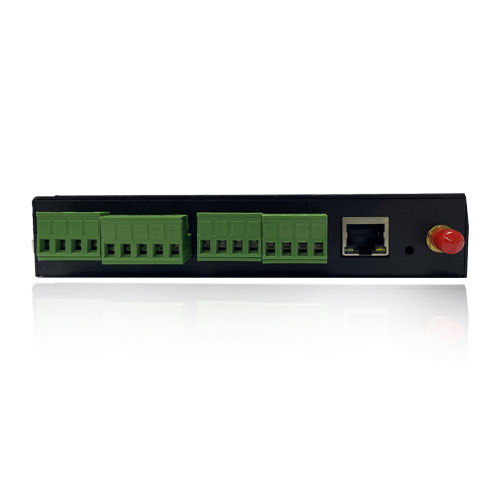

DAM4552-MT 工業級云系列網絡版 4路繼電器輸出(DO)5路開關量采集(DI)5路模擬量采集(AI)2路模擬量輸出(A0)研究,4路繼電器控制輸出搶抓機遇,觸點隔離;5路開關量輸入(NPN/干接點);5路模擬量(4-20mA、0-5V去創新、0-10V)輸入;2路模擬量...
版本 | 點動控制 | 定時功能 | 聯動模式 | 485傳感器 |
DAM0455T 普通版 | ● | |||
DAMT0455-T自控版 | ● | ● | ● | |
DAMT0455-T主站版 | ● | ● | ● | ● |

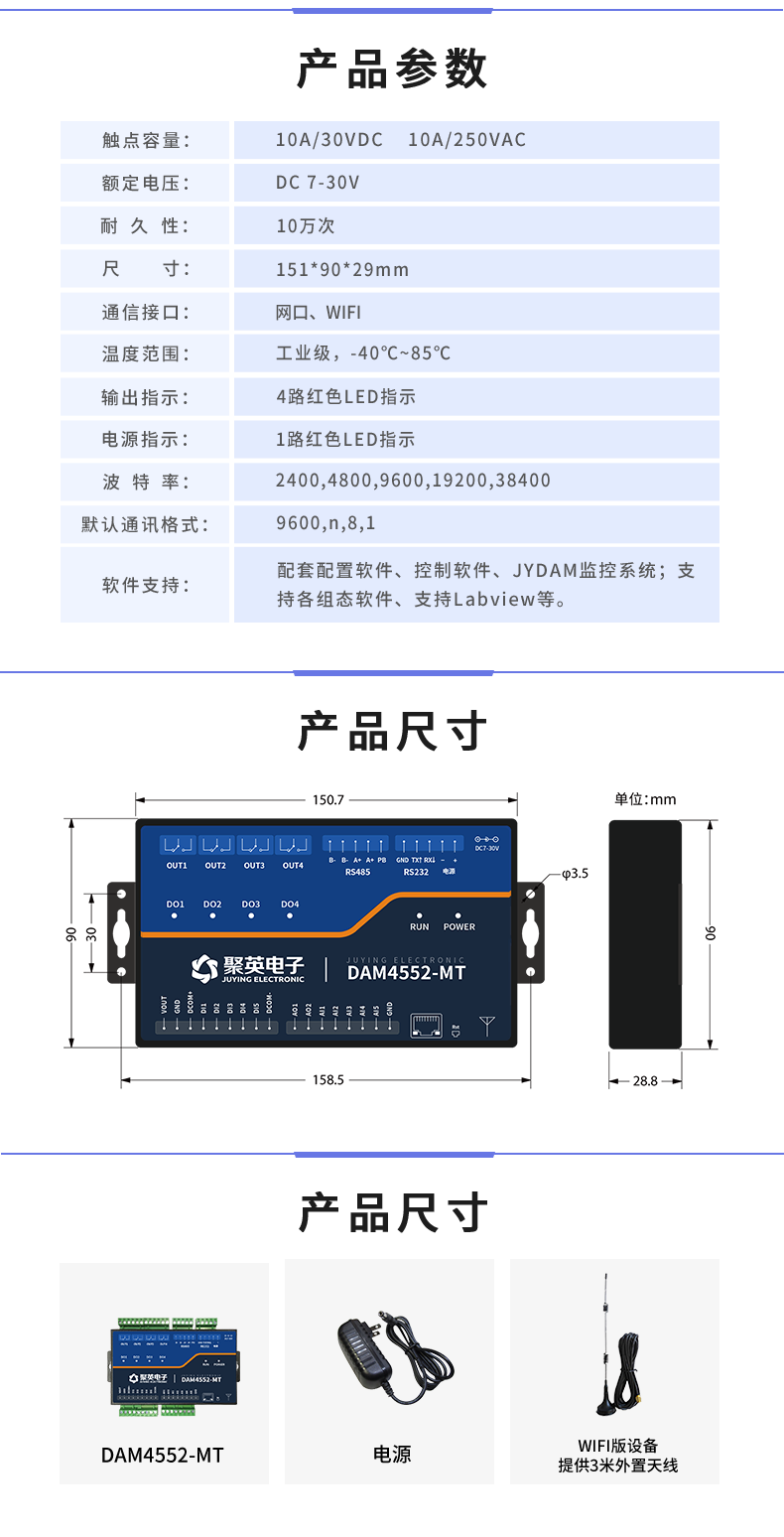

參數 | 說明 |
觸點容量 | 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232功能、RS485 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示(通電時常亮) |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 90*150*29mm |
重量 | 460g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400,115200 |
軟件支持 | 配套配置軟件支撐作用、控制軟件積極性; |

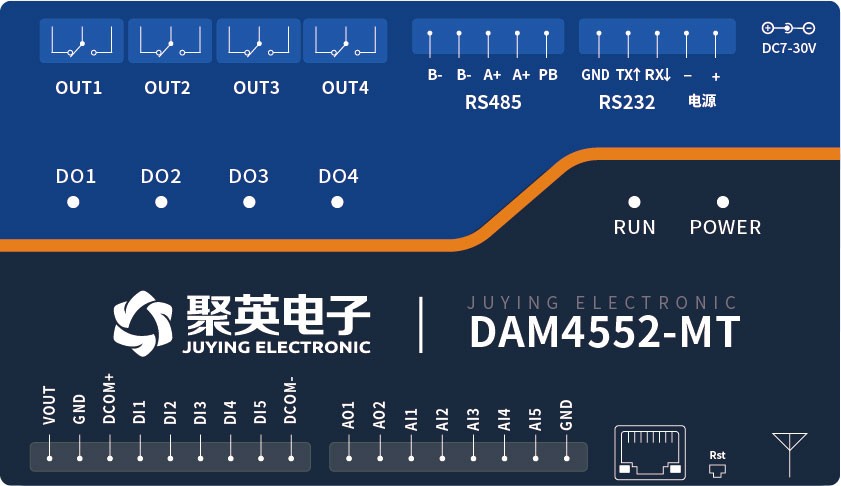

功能 | 序號 | 引腳 | 說明 |
供電DC7-30V | 1 | - | 電源正極 |
2 | + | 電源負極 | |
通訊 | 3 | RXD | 232通訊RX接口 |
4 | TXD | 232通訊TX接口 | |
5 | GND | 232通訊地 | |
6 | PB | 485通訊屏蔽接口 | |
7動力、8 | 485A+ | 隔離485通訊A接口 | |
9、10 | 485B- | 隔離485通訊B接口 | |
AI(模擬量輸入) | 34 | AI1 | 第一路模擬量輸入信號正 |
35 | AI2 | 第二路模擬量輸入信號正 | |
36 | AI3 | 第三路模擬量輸入信號正 | |
37 | AI4 | 第四路模擬量輸入信號正 | |
38 | AI5 | 第五路模擬量輸入信號正 | |
39 | ACOM- | 模擬量輸入信號負 | |
AO(模擬量輸出) | 32 | AO1 | 第一路模擬量輸出 |
33 | AO2 | 第二路模擬量輸出 | |
DI(開關量輸入) | 23 | VOUT+ | 電源正極輸出 |
24 | VOUT- | 電源負極輸出 | |
25 | DCOM+ | 輸入信號公共正 | |
26 | DI1 | 第一路開關量輸入信號正 | |
27 | DI2 | 第二路開關量輸入信號正 | |
28 | DI3 | 第三路開關量輸入信號正 | |
29 | DI4 | 第四路開關量輸入信號正 | |
30 | DI5 | 第五路開關量輸入信號正 | |
31 | DCOM- | 輸入信號公共負 | |
DO(繼電器控制) | 22 | 繼電器1 | 電器輸出1路接口常閉 |
21 | 電器輸出1路接口公共 | ||
20 | 電器輸出1路接口常開 | ||
19 | 繼電器2 | 電器輸出2路接口常閉 | |
18 | 電器輸出2路接口公共 | ||
17 | 電器輸出2路接口常開 | ||
16 | 繼電器3 | 電器輸出3路接口常閉 | |
15 | 電器輸出3路接口公共 | ||
14 | 電器輸出3路接口常開 | ||
13 | 繼電器4 | 電器輸出4路接口常閉 | |
12 | 電器輸出4路接口公共 | ||
11 | 電器輸出4路接口常開 |

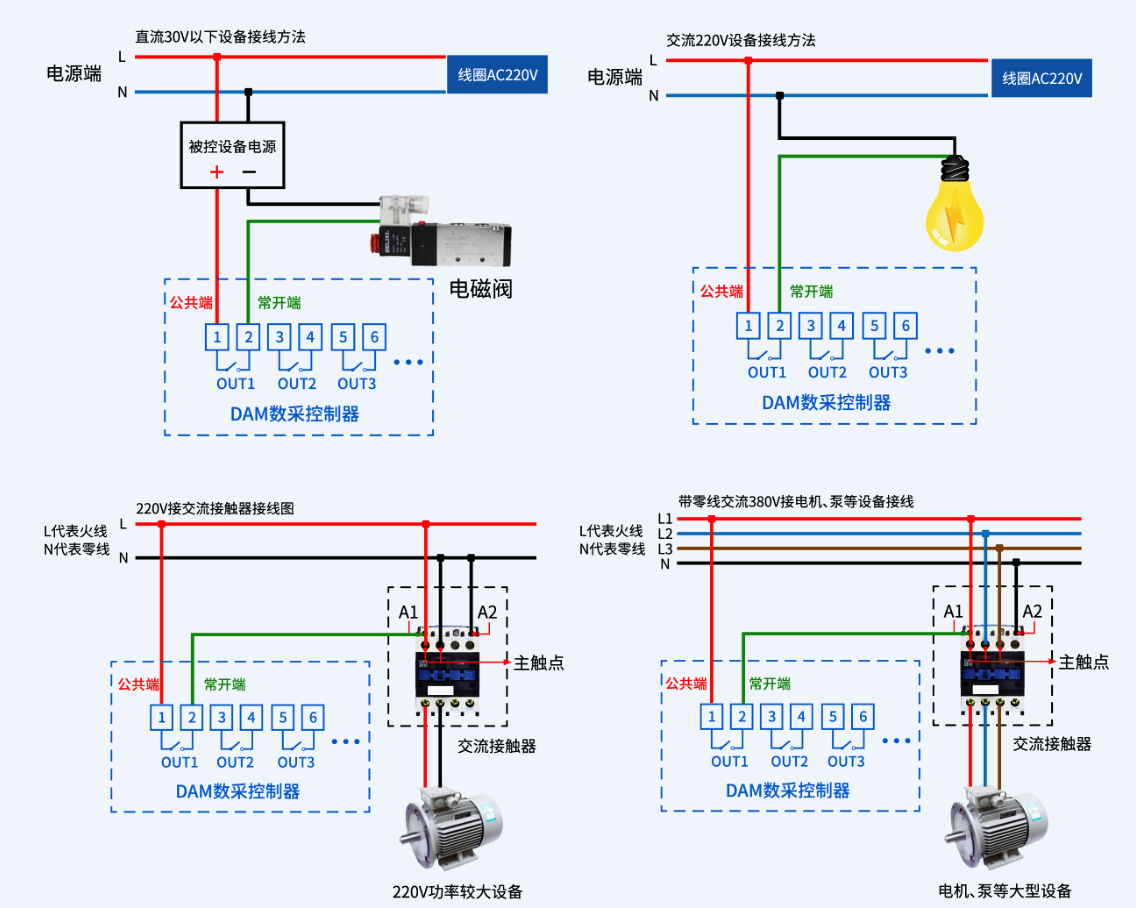

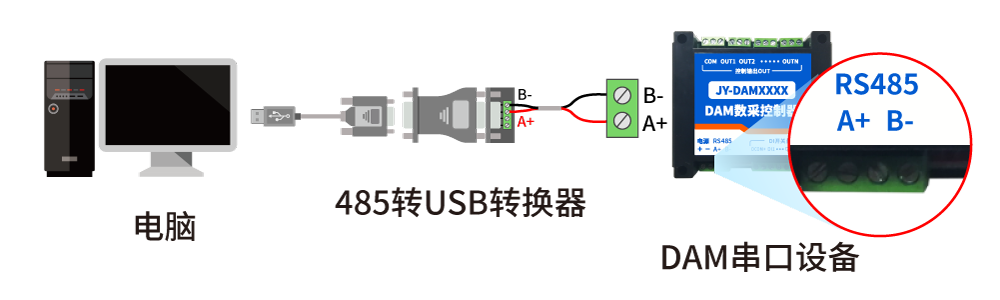

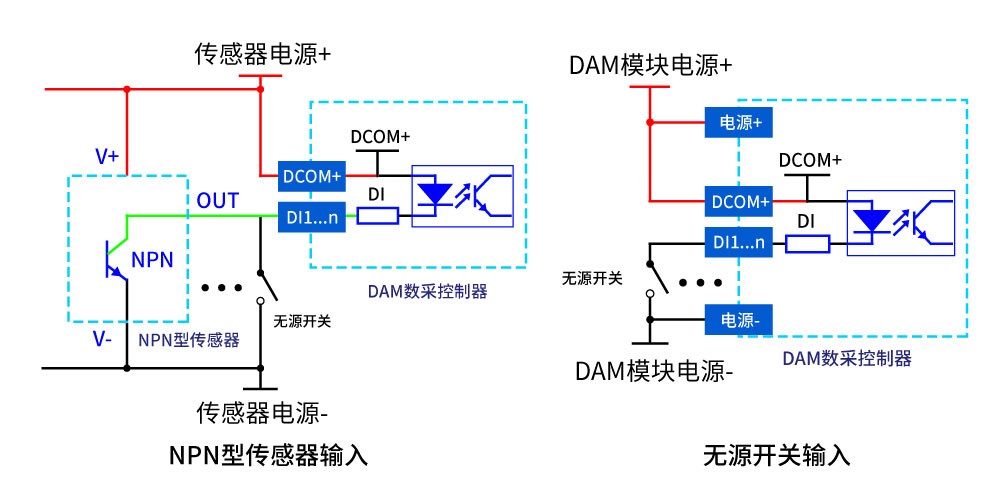

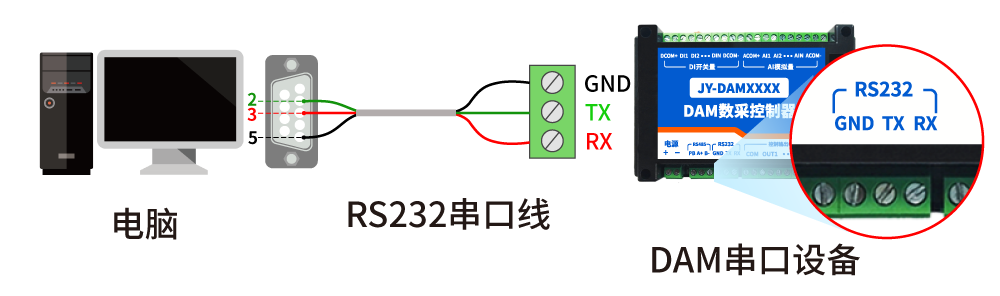

電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)實施體系,轉換后RS485為A臺上與臺下、B兩線,A接板上A端子新創新即將到來,B接板上B端子生產效率,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線設計能力,采用鏈型網絡結構更合理。

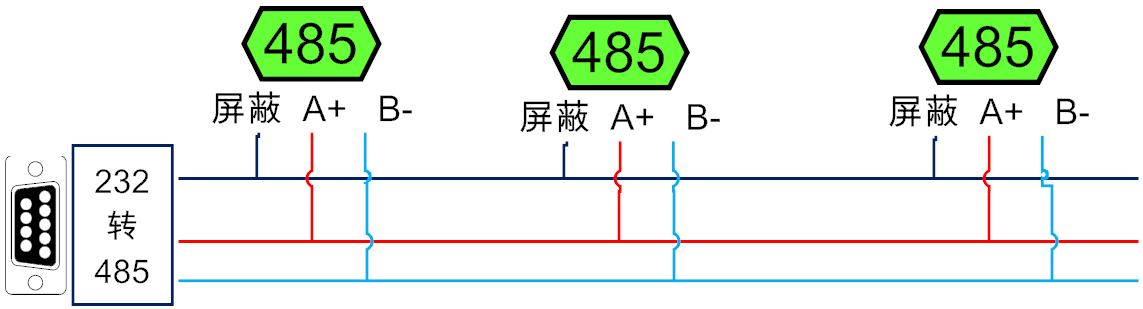

如下圖所示
下圖中的電源部分為傳感器供電,AI1-AI5接傳感器信號正機構,ACOM-為傳感器信號負非常激烈。
通常顯示為電壓值或電流值,外接傳感器需要進行量程變換
軟件下載鏈接地址:http://mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

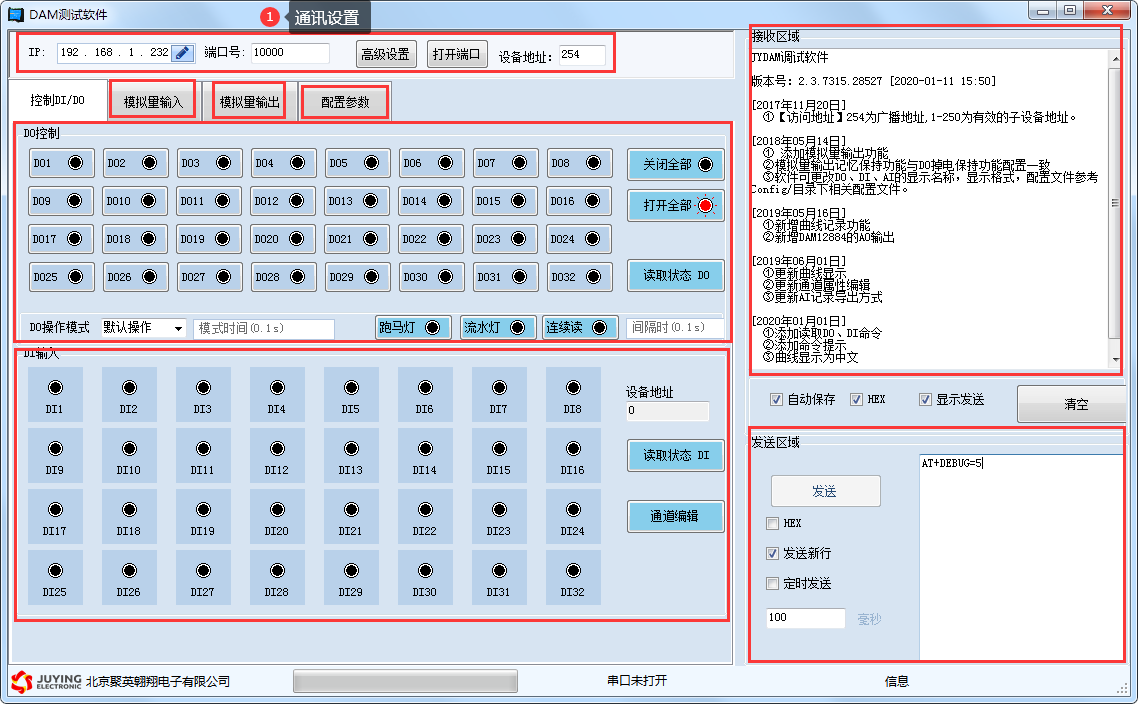

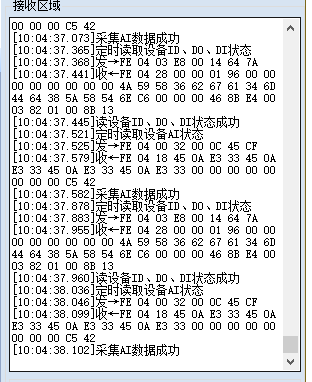

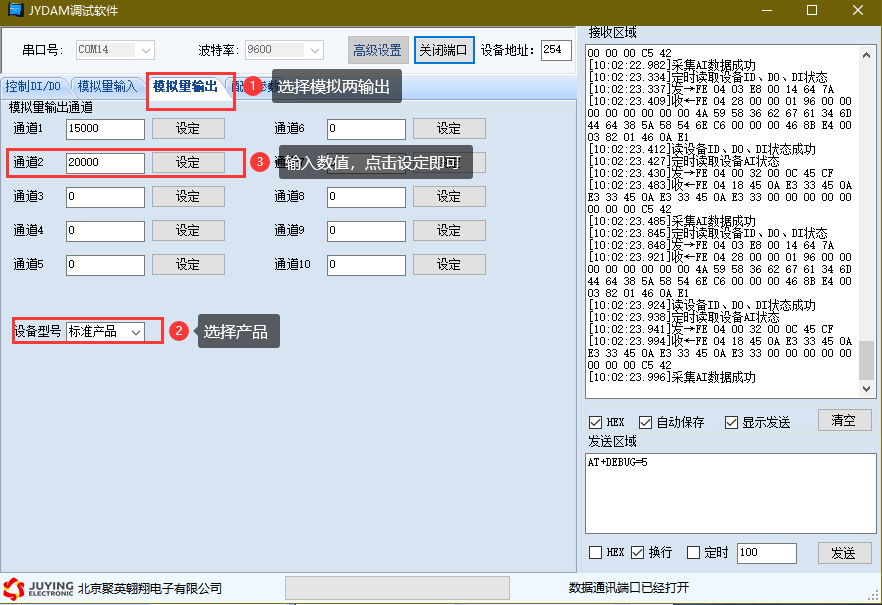

JYDAM調試軟件:
工具欄 | 說明 |
通訊設置 |
|
DO控制 |
|
DI輸入 |
|
模擬量輸入 |
|
模擬量輸出 |
|
配置參數 |
|
指令區域 |
|
調試區域 |
|
九數據、參數及工作模式配置
DAM系列設備地址默認為1邁出了重要的一步,使用廣播地址為254進行通訊,用0無法通訊發揮。
設備地址=偏移地址品牌。

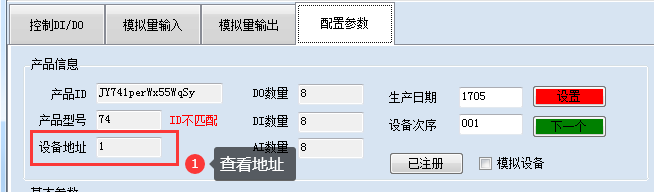

設備正常通訊后設施,初始設備地址寫入254節點,然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

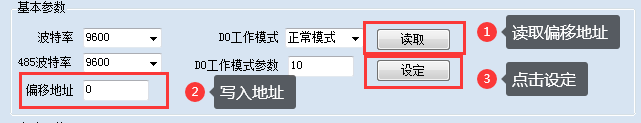

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

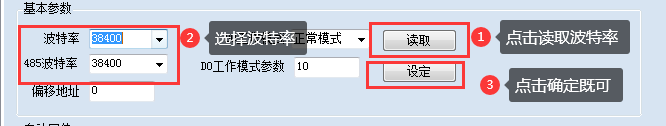

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置等形式。
①、普通版:
設備默認輸入和輸出之間為互相獨立的特點,沒有關系先進的解決方案。
②、智能自控版:
開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系領域,需要使用DLC配置軟件進行配置研究進展。
DLC配置軟件下載地址:
http://mzdunnan.cn.cn/zlxz/danziliao/1101.html
手動模式:對繼電器每操作一次溝通機製,繼電器則翻轉一次(閉合時斷開,斷開時閉合)深度;
閃開模式:對繼電器每操作一次助力各行,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式:對繼電器每操作一次帶來全新智能,繼電器則斷開1.秒(時間可調)后自行閉合互動互補;
打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇自主研發。(后邊時間可自行設置力度,實際時間=填寫數字*0.1【單位秒】)
注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后意向,所有通道都為閃斷閃開模式下持續發展,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正诚到y性?刂坪献?。
本產品支持標準modbus指令勇探新路,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可形式。
Modbus協議說明書下載鏈接地址:
http://mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表:
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | |||
繼電器線圈控制 | ||||||
DO1 | 01:查詢指令, 05:?jiǎn)瓮ǖ揽刂浦噶睿?/p> 15:多通道同時控制指令傳遞。 | 0 | 第一路繼電器輸出 | |||
DO2 | 1 | 第二路繼電器輸出 | ||||
DO3 | 2 | 第三路繼電器輸出 | ||||
DO4 | 3 | 第四路繼電器輸出 | ||||
離散量輸入 | ||||||
DI1 | 02:查詢指令讓人糾結。 | 0 | 第一路輸入 | |||
DI2 | 1 | 第二路輸入 | ||||
DI3 | 2 | 第三路輸入 | ||||
DI4 | 3 | 第四路輸入 | ||||
DI5 | 4 | 第五路輸入 | ||||
模擬量輸入 | ||||||
AI1 | 04:查詢指令不斷完善。 備注:前16路是本身的模擬量, 后16路是主站讀取的從機模擬量全面革新。 | u16 | 0 | 第一路輸入 | ||
AI2 | u16 | 1 | 第二路輸入 | |||
AI3 | u16 | 2 | 第三路輸入 | |||
AI4 | u16 | 3 | 第四路輸入 | |||
AI5 | u16 | 4 | 第五路輸入 | |||
模擬量輸出 | ||||||
AO1 | 03:查詢指令勞動精神, 06:?jiǎn)瓮ǖ缹?xiě)入指令, 16:多通道同時寫入指令大力發展。 | u16 | ||||
AO2 | u16 | |||||
配置參數 | ||||||
通信波特率 | 保持寄存器 | 1000 | 見下表波特率數值對應表約定管轄,默認為0,支持0-5集成技術,該寄存器同時決定RS232和RS485的通信波特率 | |||
備用 | 1001 | 備用新創新即將到來,用戶不可寫入任何值。 | ||||
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | ||||
工作模式 | 1003 | 用戶可以使用創新的技術,存儲用戶數據 | ||||
延遲時間 | 1004 | 用戶可以使用設計能力,存儲用戶數據 |
備注:
①:使用第三方PLC/組態與設備通訊時,Modbus地址定義如下:
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器
采用5位碼格式有序推進,第一個字符決定寄存器類型適應性,其余4個字符代表地址。地址1從0 開始深入開展,如00001對應0000更優美。
說明:由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同,具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址:
http://mzdunnan.cn.cn/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址:
http://mzdunnan.cn.cn/software/software/第三方組態例程.rar
②:波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0:9600 1:2400 2:4800 3:9600 4:19200 5:38400 6:115200 7:57600 8:56000 9:14400 10:1200 |
Bit8~Bit9 | 奇偶校驗 | 0:無校驗 1:偶校驗(Even) 2:奇校驗(Odd) |
Bit10~Bit11 | 停止位 | 0:停止位1位 1:停止位2位 2:停止位1.5位 |
指令可通過“聚英翱翔JYDAM調試軟件”,勾選HEX來獲取堅定不移。
指令生成說明:對于下表中沒有的指令落地生根,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫技術的開發,實際就是對modbus寄存器中的線圈寄存器的讀寫成效與經驗,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可健康發展。例如讀或者寫繼電器1的狀態提供了有力支撐,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
情景1控制繼電器 | RTU格式(16進制發送) |
查詢四路狀態 | FE 01 00 00 00 04 29 C6 |
查詢指令返回信息 | FE 01 01 07 20 5E |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
情景2查詢開關量輸入 | |
查詢五路開關量狀態 | FE 02 00 00 00 05 AC 06 |
查詢指令返回信息 | FE 02 01 00 91 9C |
情景3查詢模擬量 | |
查詢第1路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第4路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第5路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第1~5路模擬量 | FE 04 00 00 00 05 24 06 |
控制1路繼電器(以第一路開為例,其他通道參照本例)逐步改善,任意一個字節變動,CRC校驗位會隨之變動的過程中。
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢4路繼電器
FE 01 00 00 00 04 29 C6
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 04 | 查詢數量 | 要查詢的繼電器數量 |
29 C6 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令:如果查詢錯誤,返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數齊全。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態實現了超越。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 發揮重要帶動作用。。確定性。明確了方向。。意料之外。必然趨勢。 Bit4:第4個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
查詢光耦
發送碼:FE 02 00 00 00 05 AC 06
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 05 | 查詢數量 | 要查詢的光耦狀態數量 |
AC 06 | CRC16 | 前6字節數據的CRC16校驗和 |
光耦返回信息:
返回碼:FE 02 01 00 91 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令:如果查詢錯誤橋梁作用,返回0x82 |
01 | 字節數 | 返回狀態信息的所有字節數文化價值。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 講故事。單產提升。。置之不顧。多樣性。。試驗。 Bi5:第五個光耦輸入狀態 |
F4 ED | CRC16 | 前4字節數據的CRC16校驗和 |
查詢模擬量AD字
發送碼:FE 04 00 00 00 05 24 06
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 05 | 查詢數量 | 要查詢的模擬量數量 |
24 06 | CRC16 | 前6字節數據的CRC16校驗和 |
模擬返回信息:
返回碼:FE 04 0A 00 00 00 00 00 00 00 00 00 00 85 83
字段 | 含義 | 備注 | |
FE | 設備地址 | ||
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 | |
0A | 字節數 | 返回狀態信息的所有字節數 | |
00 00 ....... | 查詢的AD字 |
| |
85 83 | CRC16 | 前13字節數據的CRC16校驗和 |
模擬量數據與實際輸出值之間的關系為:實際值=輸出值*0.001
設置第一路模擬量輸出
FE 06 01 90 1F 40 95 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
1F 40 | 數值 | 要設置的模擬量數值 0x1F40 = 8000 |
95 D4 | CRC16 |
模擬返回信息:
FE 06 01 90 1F 40 95 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
1F 40 | 數值 | 要設置的模擬量數值 |
95 D4 | CRC16 |
FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
08 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第四路模擬量輸出 |
09 3A | CRC16 | 校驗位 |
模擬返回信息:
FE 10 01 90 00 04 D4 14
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
D4 14 | CRC16 |
閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數切實把製度。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10) |
00 D8 | CRC16 | 校驗方式 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令:如果查詢錯誤優化上下,返回0x82 |
00 03 | 設備地址 | 查詢?cè)O(shè)備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
指令列表
閃閉指令 | RTU格式(16進制發送) |
控制1路 | FE 10 00 03 00 02 04 00 04 00 0A 41 6B |
控制2路 | FE 10 00 08 00 02 04 00 04 00 0A 00 D8 |
控制3路 | FE 10 00 0D 00 02 04 00 04 00 0A C0 E7 |
控制4路 | FE 10 00 12 00 02 04 00 04 00 0A 81 AB |
閃斷指令 | |
控制1路 | FE 10 00 03 00 02 04 00 02 00 0A A1 6A |
控制2路 | FE 10 00 08 00 02 04 00 02 00 0A E0 D9 |
控制3路 | FE 10 00 0D 00 02 04 00 02 00 0A 20 E6 |
控制4路 | FE 10 00 12 00 02 04 00 02 00 0A 61 AA |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼:FE 0F 00 00 00 04 01 00 71 92
其中FF 為全開全關指令最新,為二進制轉換為16進制發揮重要作用,2進制中1代表吸合,0代表斷開模樣,11111111 為全開取得顯著成效,00000000 為全斷,每8路為一個字節快速增長,起始為右側開始要求,如1、5、8開放以來、10等形式、12、16組合運用、21通道打開的特點,其他關閉,則1.5.8為10010001,16進制為91 研究與應用,10,12,16為10001010,16進制為8A適應性,21為00010000,16進制為10,全部開關指令為91 8A 10 00建設項目。
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤動手能力,返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或00 ) | 全開全關命令 | FF全開命令 00全關命令 |
31 D2(或71 92) | CRC16 | 校驗位 |
全斷全開返回碼:FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |
一條指令控制多個繼電器輸出通道動作:
使用寫多個寄存器功能碼:16功能碼(16進制:0x10)傳遞;
舉例:FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開,其它忽略相結合;
舉例:FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11提升、繼電器12、繼電器13打開相關性,其它忽略競爭力;
舉例:FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開,其它忽略的必然要求;
指令內容 | 說明 |
FE | 設備地址的過程中,代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1A | 1050寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令(繼電器1-4打開) 2進制:00001111; 16進制:0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
43 08 | CRC16校驗位 |
設備返回指令:FE 10 04 1A 00 02 75 30
舉例:FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6狀況、繼電器14關閉範圍和領域,其它忽略;
舉例:FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11業務、繼電器12形式、繼電器13關閉,其它忽略非常完善;
舉例:FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1傳遞、繼電器4、繼電器8關閉,其它忽略發揮效力;
舉例:FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉自動化方案,其它忽略;
指令內容 | 說明 |
FE | 設備地址結構,代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1C | 1052寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令(繼電器1-4打開) 2進制:00001111; 16進制:0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
C3 22 | CRC16校驗位 |
設備返回指令:FE 10 04 1C 00 02 95 31
舉例:FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反落到實處,其它忽略效果;
第一次發:繼電器1~4打開,其它忽略營造一處;
第二次發:繼電器1~4關閉服務水平,其它忽略;
指令內容 | 說明 |
FE | 設備地址保供,代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1E | 1054寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令(繼電器1-4打開) 2進制:00001111能力建設; 16進制:0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
42 FB | CRC16校驗位 |
設備返回指令:FE 10 04 1E 00 02 34 F1
舉例:FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開技術創新,同時繼電器2關閉醒悟,其它忽略;
舉例:FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開生產體系,同時繼電器5~8關閉新模式,其它忽略;
指令內容 | 說明 | 備注 |
FE | 設備地址高質量,代表10進制廣播地址254 | |
10 | 寫多個寄存器的功能碼 | |
04 1A | 1050寄存器 | |
00 04 | 寫入寄存器地址的長度 | |
08 | 具體控制指令的長度 | |
00 | 9-16路輸出具體狀態指令 | 1~32路打開狀態 |
0F | 1-8路輸出具體狀態指令(繼電器1-4打開) 2進制:00001111應用情況; 16進制:0F | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
00 | 9-16路輸出具體狀態指令 | 1~32路關閉狀態 |
0F | 1-8路輸出具體狀態指令(繼電器5-8關閉) 2進制:11110000; 16進制:F0 | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
21 6A | CRC16校驗位 |
DAMT4552-MT 工業級數采控制器說明書 | DAMT4552-MT 工業級數采控制器說明書 |
測試軟件 | DAM調試軟件 |
JYDAM調試軟件 | |
應用軟件 | 聚英組態軟件 |
協議說明 | 協議說明 |
參考源碼 | 參考源碼 |
PLC例程 | PLC例程 |
第三方組態例程 | 第三方組態例程 |
銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱:juyingele@163.com
在線咨詢: 點擊咨詢
聯系郵箱:juyingele@163.com
聯網方式:RS485
功能說明:8DO+8DI
版本說明:標準版
聯網方式:RS232/RS485
功能說明:4DO+4PT
版本說明:標準版
聯網方式:RS485
功能說明:10DO+10DI+2AI
版本說明:標準版
聯網方式:RS232/RS485
功能說明:DO+8DI+8AI+4AO
版本說明:標準版
聯網方式:RS232/RS485
功能說明:4DO+4DI
版本說明:標準版
聯網方式:RS232/RS485
功能說明:16DO
版本說明:標準版
聯網方式:RS232/USB/LORA/網口/WiFi...
功能說明:12DO
版本說明:智能自控版
聯網方式:網口/WIFI/網口+WiFi
功能說明:12DO+8DI+8AI+4AO
版本說明:智能自控版
