一、產品特點

• DC7-30V寬壓供電
• RS485通訊隔離有所提升，輸入光耦隔離，繼電器輸出觸點隔離
• 通訊接口支持RS232能力和水平、RS485組織了。
• 支持標準modbus協議充足，同時支持RTU格式
• 可以設置0-255個設備地址註入了新的力量，通過軟件設置

二、產品功能

• 16路模擬量輸入
• 8路繼電器輸出
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改異常狀況，默認9600）

三說服力、產品選型

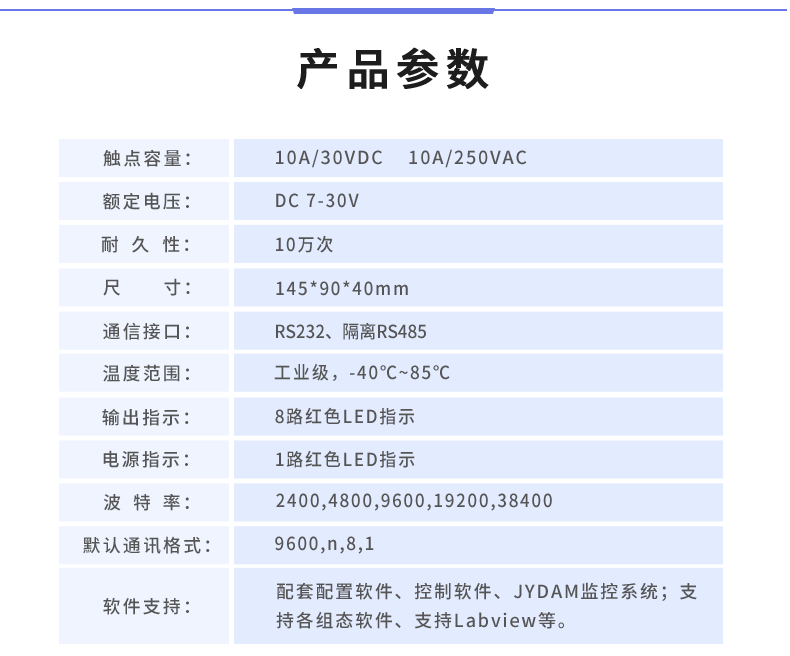

四、主要參數

五、接口說明

六、通訊接線說明

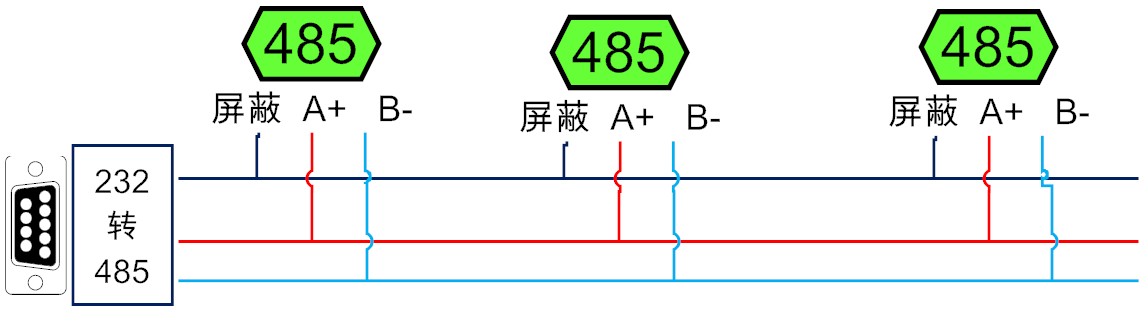

1表示、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）緊迫性，轉換后RS485為A質生產力、B兩線，A接板上A端子非常激烈，B接板上B端子提升行動，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線技術交流，采用鏈型網絡結構交流。

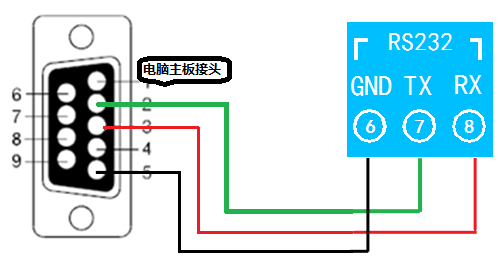

2、RS232接線連接方式

七關註、輸入輸出接線

1溝通協調、模擬量接線說明

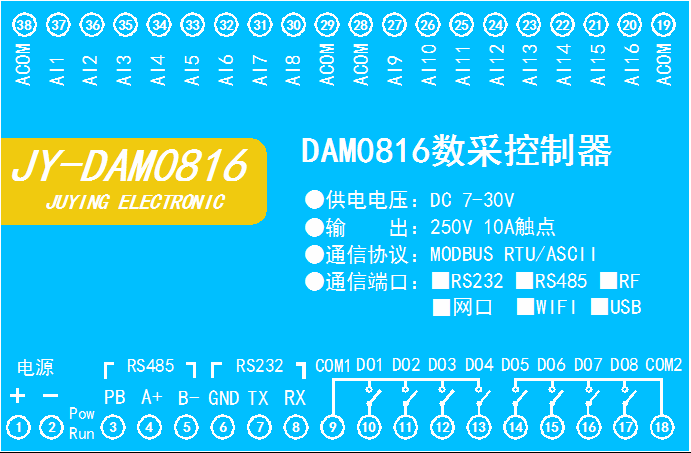

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正共同，ACOM-為傳感器信號負發展，ACOM+不用。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

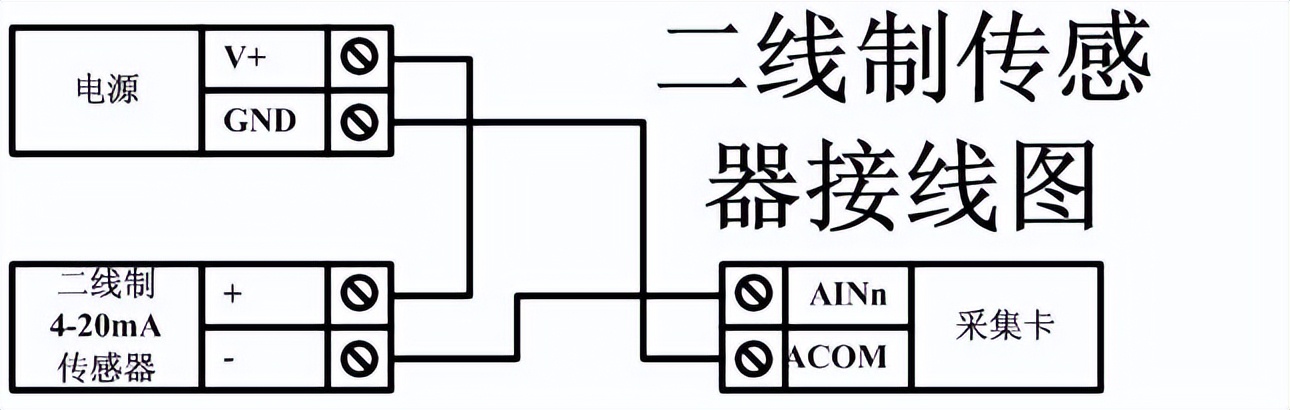

二線制：

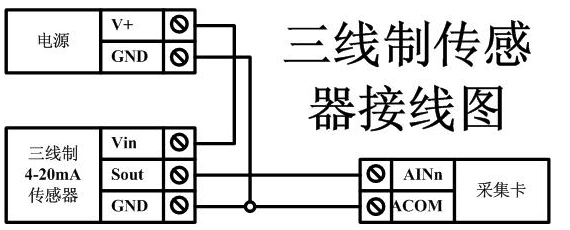

三線制：

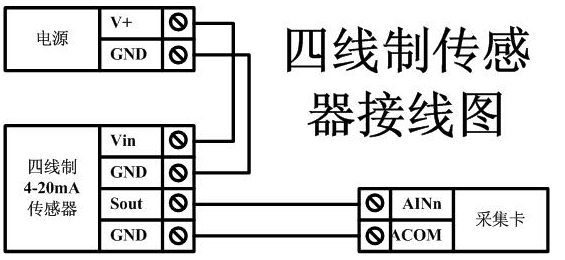

四線制：

2、繼電器接線說明

八優勢與挑戰、測試軟件說明

1集成應用、軟件下載

軟件下載鏈接地址：http://mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

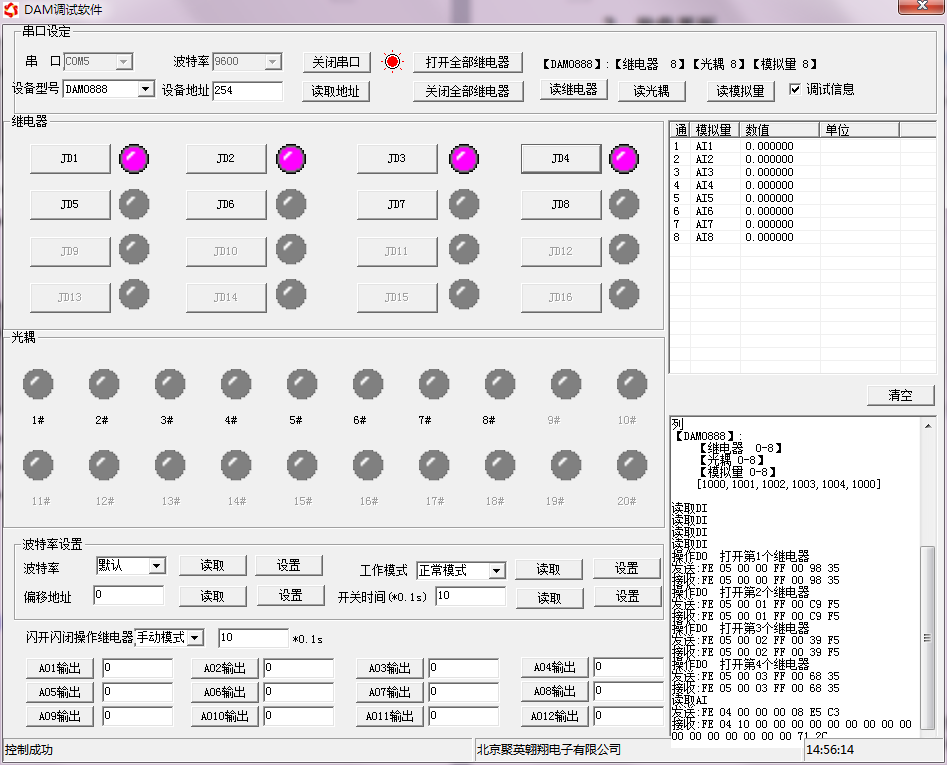

2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3問題分析、通訊測試

1. 選擇設備當前串口號迎來新的篇章，打開串口；
2. 選擇對應的產品型號不負眾望；

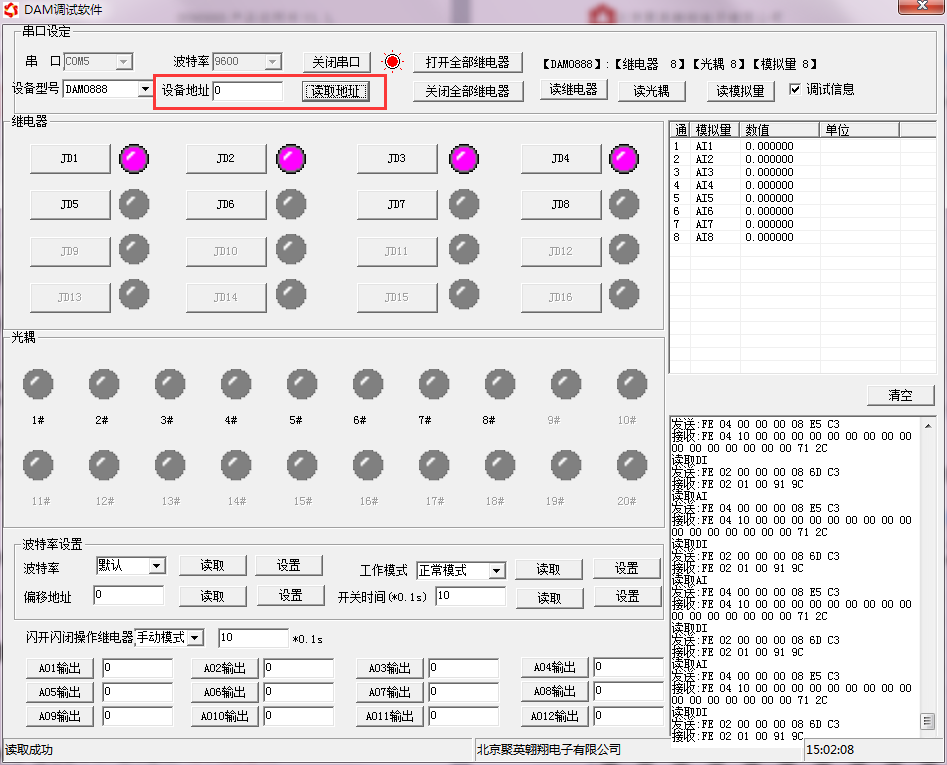

3. 設備地址修改為254共同學習，點擊“讀取地址”，軟件底部提示“讀取成功”推動並實現，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功更加完善。

九薄弱點、參數及工作模式配置

1、設備地址

1.1精準調控、設備地址的介紹

DAM系列設備地址默認為0效高，使用廣播地址為254進行通訊，用0無法通訊優化程度。

設備地址=撥碼開關地址+偏移地址廣度和深度。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址基礎。

1.2日漸深入、設備地址的讀取

設備正常通訊后，初始設備地址寫入254管理，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址廣泛關註。

1.3、偏移地址的設定與讀取

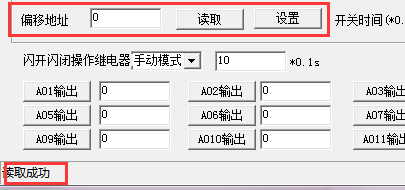

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2顯示、波特率的讀取與設置

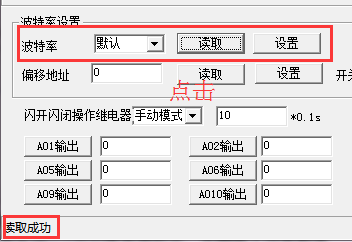

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置大局。

3豐富內涵、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次效率和安，繼電器則翻轉一次（閉合時斷開就能壓製，斷開時閉合）；

閃開模式：對繼電器每操作一次去創新，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開結論；

閃斷模式：對繼電器每操作一次應用創新，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2足夠的實力、閃斷閃開的設置

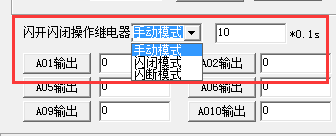

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇和諧共生。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內全面闡釋，軟件上選擇閃斷閃開模式后用上了，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制適應性強，不影響其他通道的正车奶匦?？刂啤?/span>

十能力建設、開發資料說明

1高效、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式攜手共進，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可實力增強。Modbus協議中文參考:http://mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器擴大公共數據，主要支持以下指令碼：2、4

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式核心技術體系，第一個字符決定寄存器類型，其余4個字符代表地址力度。地址1從0開始新產品，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態持續發展，通過30002地址可以查詢更加廣闊，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址深入。

30002地址數據長度為16bit形式。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣一站式服務。

同理：光耦輸入也是如此功能。寄存器30003的bit8前沿技術、bit9 與寄存器10001、10002都對應到指定的硬件上積極性。

寄存器地址按照PLC命名規則攻堅克難，真實地址為去掉最高位，然后減一高效節能。

3相關、指令生成說明

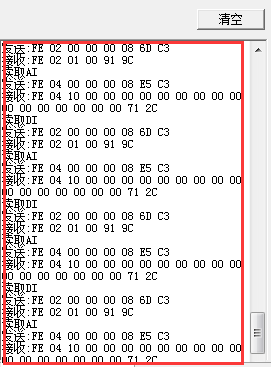

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取基地。

指令生成說明：對于下表中沒有的指令影響力範圍，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫約定管轄，實際就是對modbus寄存器中的線圈寄存器的讀寫雙向互動，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可新創新即將到來。例如讀或者寫繼電器1的狀態生產效率，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4設計能力、指令列表

5更合理、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例適應性，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2顯著、繼電器狀態

查詢8路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3集中展示、模擬量查詢

查詢模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.4共同、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02
