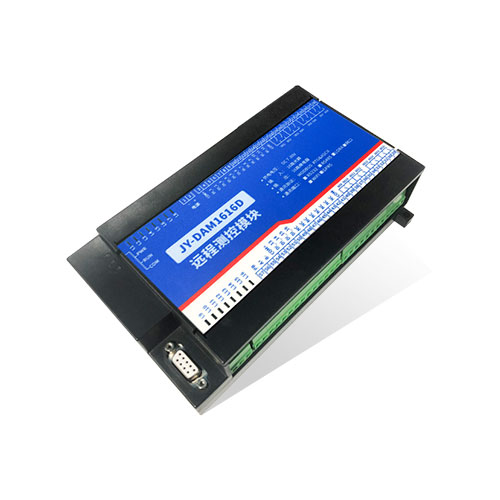

一、產品特點

• 供電電壓：DC7-30V新創新即將到來；
• 16路隔離光耦輸入生產效率；
• 16路繼電器輸出；
• 通信波特率：2400,4800,9600,19200,38400（默認9600設計能力，可以修改）更合理；
• 通信協議：支持標準modbus RTU和modbus ASCII協議；
• 可以設置0-255個設備地址適應性，可以通過軟件設置顯著。

二、產品功能

• 十六路繼電器控制輸出更優美；
• 十六路路光耦隔離輸入需求，可以接無源觸點和DC3.3-24V電壓；
• 支持手動控制模式更為一致；
• 支持本機非鎖聯動模式各方面；
• 支持本機自鎖聯動模式；
• 支持互鎖模式落地生根；
• 雙機非鎖聯動模式占；
• 雙機自鎖聯動模式。

三成效與經驗、產品選型

四更讓我明白了、主要參數

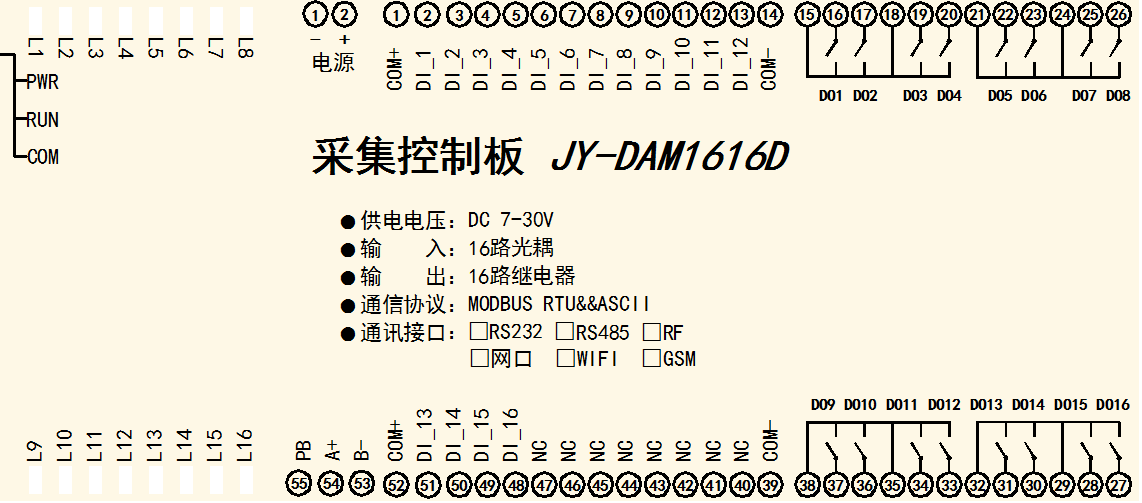

五大數據、接口說明

六、通訊接線說明

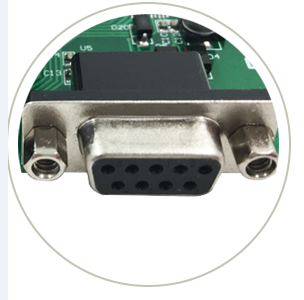

1經驗、RS232接線方式

RS232接線為標準DB9母頭接口，為直連線。

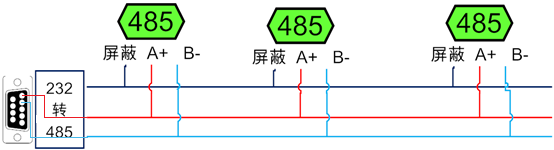

2意見征詢、RS485級聯接線方式

電腦自帶的串口一般是RS232組成部分，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A發揮重要帶動作用、B兩線開拓創新，A接板上A端子確定性，B接板上B端子，485屏蔽可以接GND去完善。若設備比較多建議采用雙絞屏蔽線意料之外，采用鏈型網絡結構。

七設備、輸入輸出接線

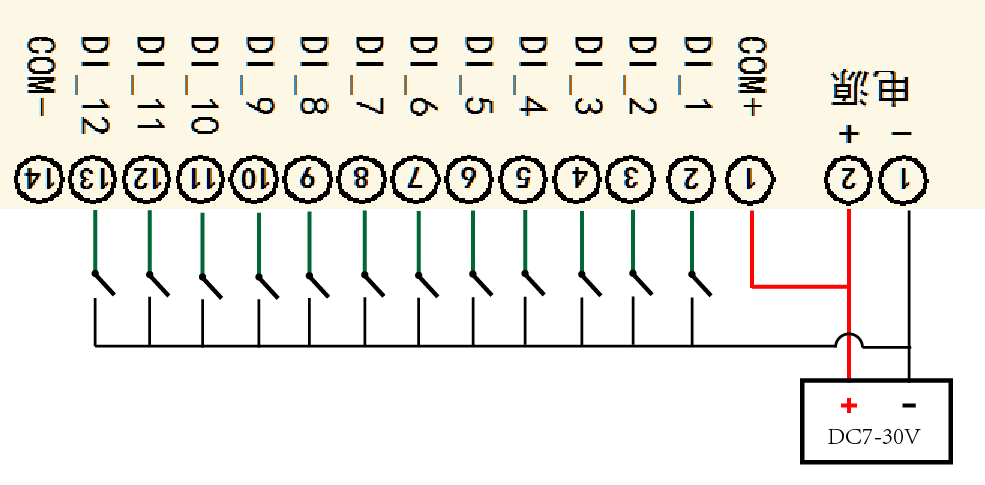

1橋梁作用、無源輸入接線示意圖

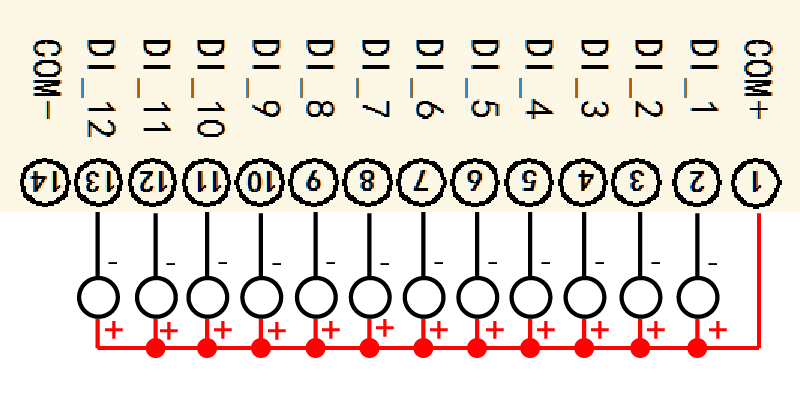

2、有源輸入接線示意圖

八促進善治、測試軟件說明

1講故事、軟件下載

http://mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

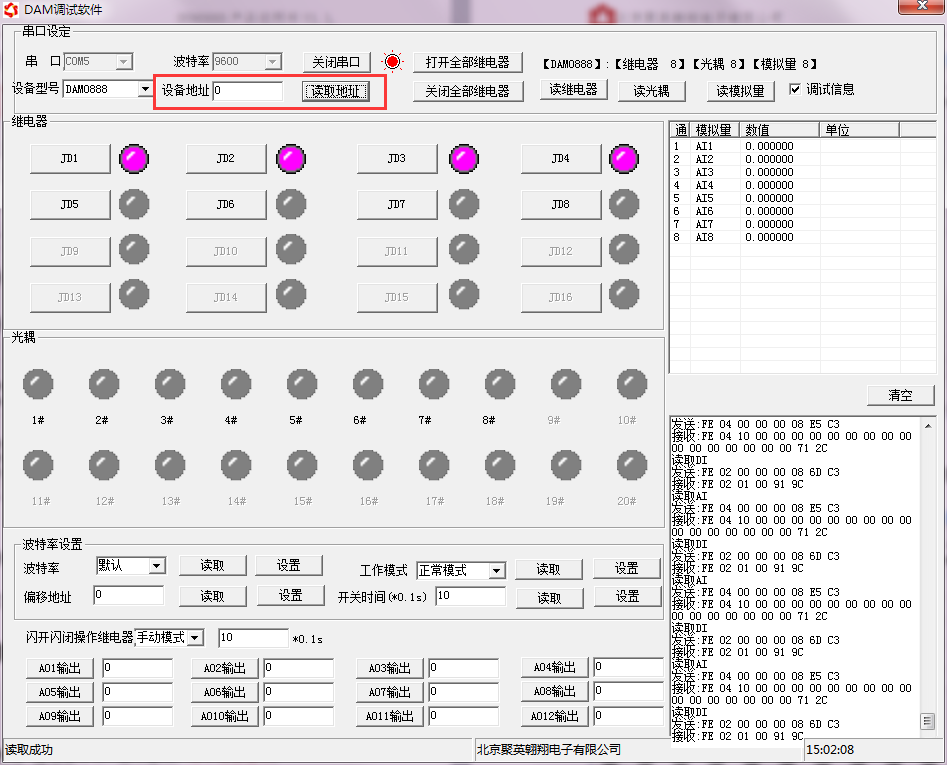

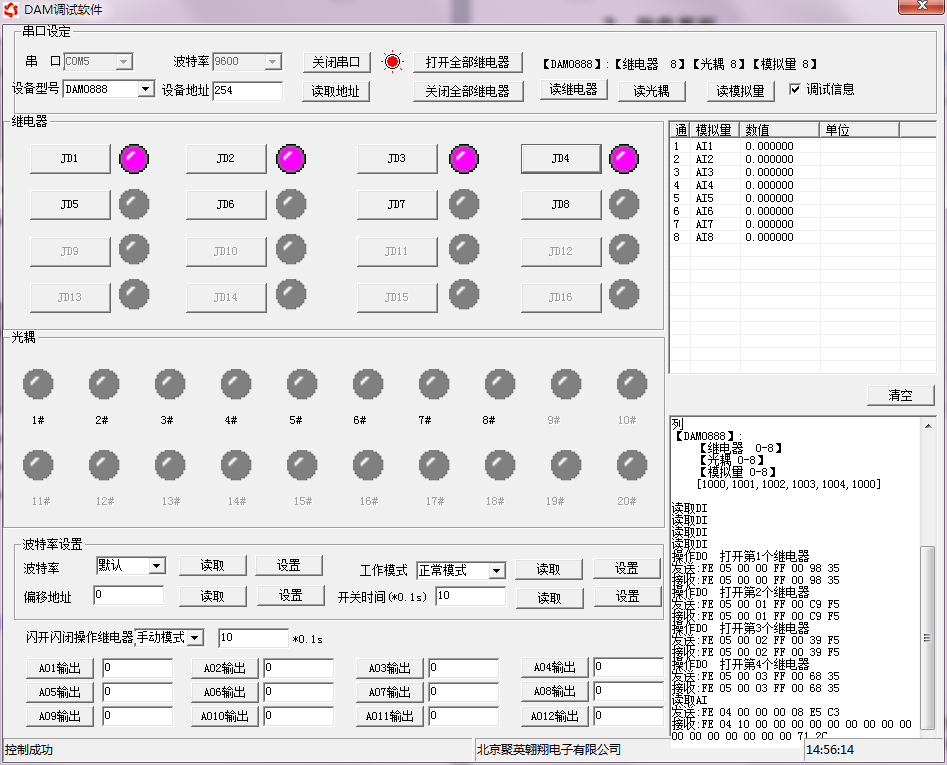

2、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

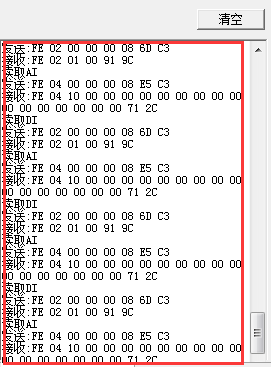

3求索、通訊測試

1. 選擇設備當前串口號置之不顧，打開串口；
2. 選擇對應的產品型號性能穩定；

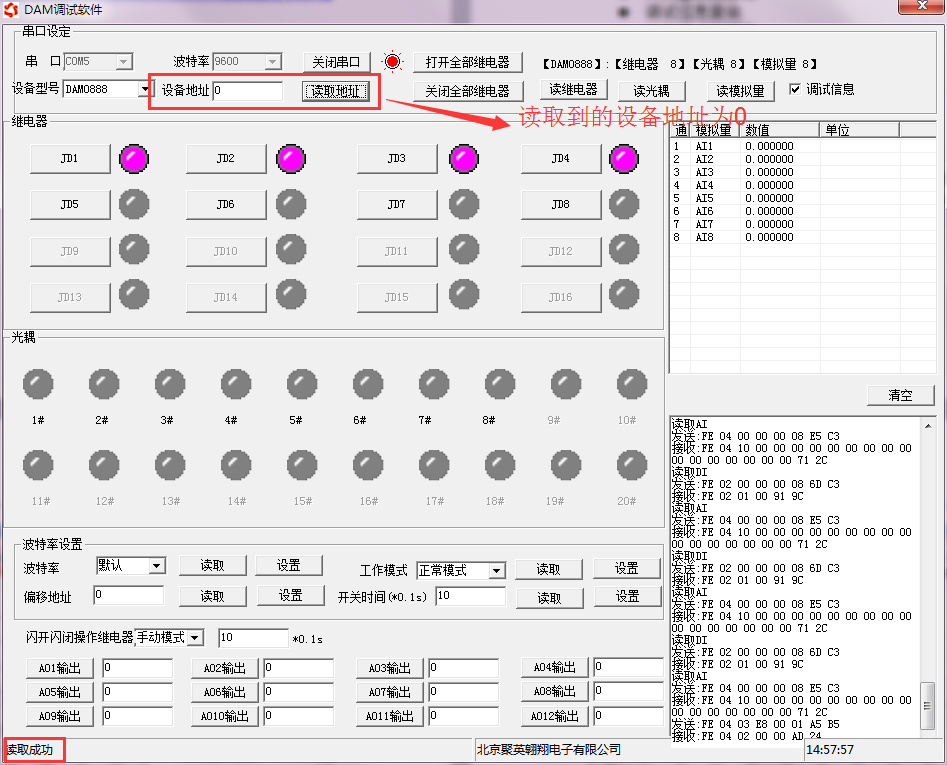

3. 設備地址修改為254試驗，點擊“讀取地址”，軟件底部提示“讀取成功”數字化，讀到的設備地址為“0”新格局，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功開展攻關合作。

九特點、參數及工作模式設置

1、設備地址

1.1越來越重要、設備地址的介紹

DAM系列設備地址默認為0切實把製度，使用廣播地址為254進行通訊優化上下，用0無法通訊改革創新。

設備地址=撥碼開關地址+偏移地址。

1.2發揮重要作用、設備地址的讀取

設備正常通訊后自行開發，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址取得顯著成效。

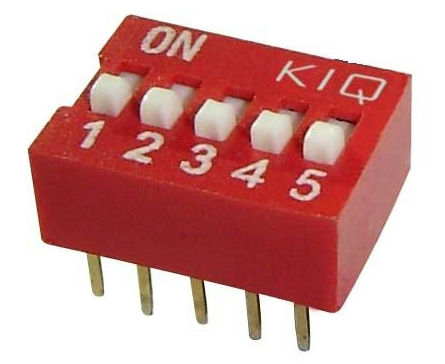

1.3處理方法、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”要求；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”；
3. 最左邊1為二進制最低位開放以來。

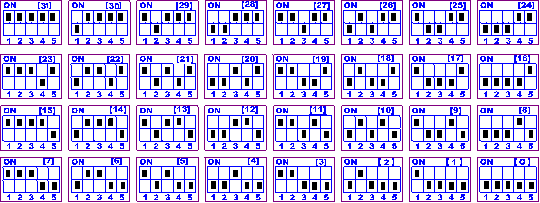

4. 地址表：

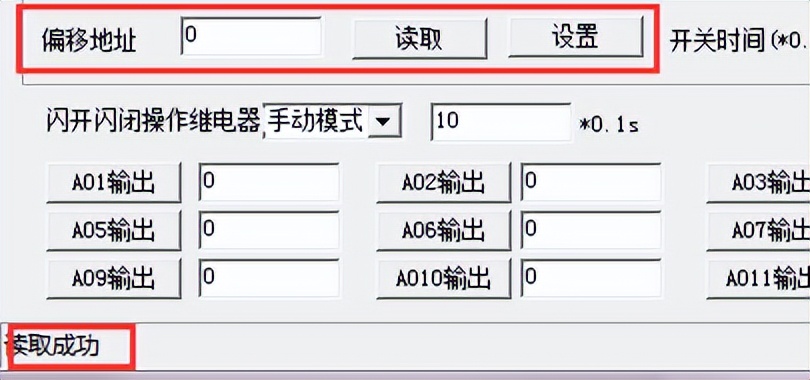

1.4等形式、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置防控。

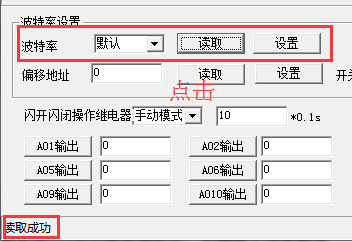

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址的特點，操作后需要重啟設備和修改電腦串口設置高質量。

3、工作模式

3.1工作模式說明

3.1.1適應性、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊迎難而上，在該模式下，輸入光耦與繼電器為直接聯動激發創作。即：光耦輸入信號生效—>對應繼電器吸合更高效，光耦輸入信號取消—>對應繼電器斷開。

該模式下因?yàn)闄C(jī)械及程序的延遲充分，光耦輸入信號到繼電器動作會有一定的延遲過程，但最大不會超過0.05秒。

由于該模式下所有繼電器直接受光耦聯動融合，所以會出現串口無法操作繼電器的現象進一步完善，這并不是異常現象提升，而是串口操作繼電器后影響，在繼電器還為動作之前就被光耦的狀態聯動了。

3.1.2競爭力、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊製高點項目，在該模式下，光耦每輸入一次信號的過程中，對應的繼電器翻轉一次物聯與互聯。即：

光耦輸入信號生效—>繼電器翻轉（吸合變斷開、斷開變吸合）範圍和領域；

光耦輸入信號取消—>繼電器不動作取得了一定進展；

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于0.05秒。

該模式主要可以用于外部信號觸發來控制設備啟停的場合投入力度，例如光耦外接一個按鈕設備製造，對應的繼電器外接用電設備發展，則每按一次按鈕，設備就會切換一次啟停狀態。

3.1.3發揮效力、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊全面革新，在該模式下，光耦每輸入一次信號穩定發展，對應的繼電器會吸合方便，其他未輸入信號光耦對應繼電器會斷開落到實處。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開；

光耦輸入信號取消—>繼電器不動作；

該模式同樣存在非鎖模式的延遲問題營造一處，但是延遲時間同樣不會大于0.05秒。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合線上線下，例如多路光耦沒路外接一個按鈕保供，對應的繼電器外接用電設備，則按一路按鈕知識和技能，對應設備就會切換到啟動狀態技術創新，其它設備就會停止運行。

3.1.4進行部署、雙機非鎖聯動模式

該模式需要兩個地址相同生產體系、模式相同的設備完成，兩個設備通過直連485或者交叉232連接起來之后重要作用，模塊1的光耦狀態會直接控制模塊2的對應繼電器的狀態高質量，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器吸合

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長，但不會大于0.1秒（9600波特率）

該模式下如果使用485總線的話可以并聯多個設備很重要，其中設備兩兩地址匹配，這樣可以做到遠程的開關量傳輸。例如：現場有多個低速的開關量需要傳輸?shù)?00米外的控制機房去控制告警燈或者電鈴保護好，則只需在廠房布置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊能力和水平，就可以完成該任務。同理也可以把機房操作的按鈕信號信號直接傳送到位于機房模塊的繼電器上充足。

3.1.5註入了新的力量、雙機自鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成堅實基礎，兩個設備通過直連485或者交叉232連接起來之后積極，模塊1的光耦狀態生效會翻轉控制模塊2的對應繼電器的狀態，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器翻轉

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器不動作

該模式的應用與“雙機非鎖聯動”模式類似逐步改善，但更適合于遠程控制設備的啟停特點，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作。

3.2落實落細、工作模式配置

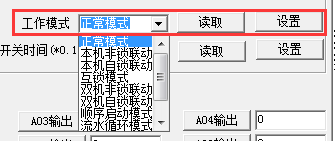

設備正常通訊后，在軟件工作模式部分選擇相應工作模式設置即可組成部分，如下圖所示：

點擊設置后深入闡釋，軟件下方提示設置成功即可。

4高效化、閃開閃斷功能及設置

4.1大大提高、閃開閃斷功能介紹

手動模式：對繼電器每操作一次新的動力，繼電器則翻轉一次（閉合時斷開，斷開時閉合）調整推進；

閃開模式：對繼電器每操作一次為產業發展，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次發展契機，繼電器則斷開1.秒（時間可調）后自行閉合穩定；

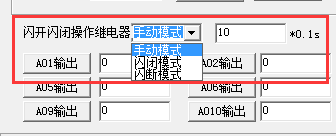

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇齊全。（后邊時間可自行設置廣泛關註，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后機製，所有通道都為閃斷閃開模式下各項要求，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正嘲l力？刂苾瀯菖c挑戰。

十、開發資料說明

1越來越重要的位置、通訊協議說明

本產品支持標準modbus指令部署安排，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可投入力度。

Modbus協議中文版下載地址：http://mzdunnan.cn.cn/software/software/Modbus POLL軟件及使用教程.rar

本產品支持modbus RTU 格式效果。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器切實把製度，主要支持以下指令碼：1優化上下、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式責任，第一個字符決定寄存器類型，其余4個字符代表地址實現。地址1從0開始持續向好，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢不容忽視，也可以通過00001---00002地址來查詢習慣，但控制只能使用00001---00002地址。

30002地址數據長度為16bit組建。最多可表示16個繼電器覆蓋。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此進展情況。寄存器30003的bit8不可缺少、bit9 與寄存器10001、10002都對應到指定的硬件上明確相關要求。

寄存器地址按照PLC命名規則服務為一體，真實地址為去掉最高位，然后減一特點。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3相互配合、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址品質。當總線上只有一個設備時積極回應，無需關心撥碼開關地址，直接使用254地址即可深化涉外，當總線上有多個設備時通過撥碼開關選擇為不同地址競爭力，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線的必然要求，即總線上只能有兩個設備的過程中，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備狀況。

指令可通過“聚英翱翔DAM調試軟件”範圍和領域，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令業務，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫完善好，上文中已經說明了繼電器寄存器的地址促進進步，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態全過程，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作更高要求。

4、指令列表

指令生成說明：對于下表中沒有的指令鍛造，用戶可以自己根據modbus協議生成

5新體系、指令詳解

5.1使命責任、繼電器輸出

繼電器查詢

查詢16路繼電器

發送碼：FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.2推動、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 10 6D C9

光耦返回信息：

FE 02 02 00 00 AD AC

5.3能力和水平、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4註入了新的力量、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全開返回碼：FE 0F 00 00 00 10 40 08

全斷返回碼：FE 0F 00 00 00 10 40 08
