一共同學習、 產品特點

l DC7-30V 供電;

l 繼電器輸出觸點隔離;

l 通訊接口支持 RS485 、RJ45 以太網口;

l 通信波特率： 2400,4800,9600,19200,38400(可以通過軟件修改推動並實現， 默認 9600);

l 通信協議：支持標準 modbus RTU 協議;

l 可以設置 0-255 個設備地址，可以通過軟件設置;

l 具有閃開、閃斷功能更加完善，可以在指令里邊帶參數空白區、操作繼電器開一段時間 自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關密度增加。

二、 產品功能

l 八路繼電器控制輸出;

l 八路光耦隔離輸入(5-24V);

l 支持手動控制模式相對較高。

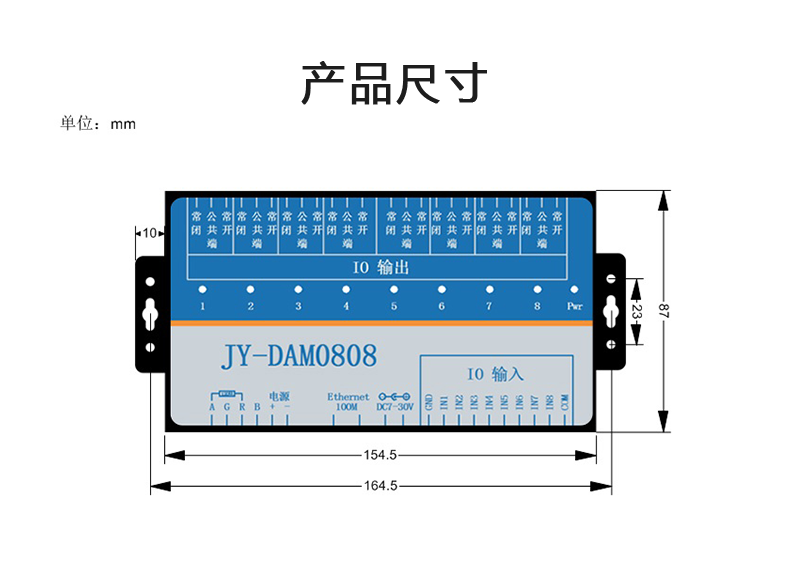

三信息化、 產品選型

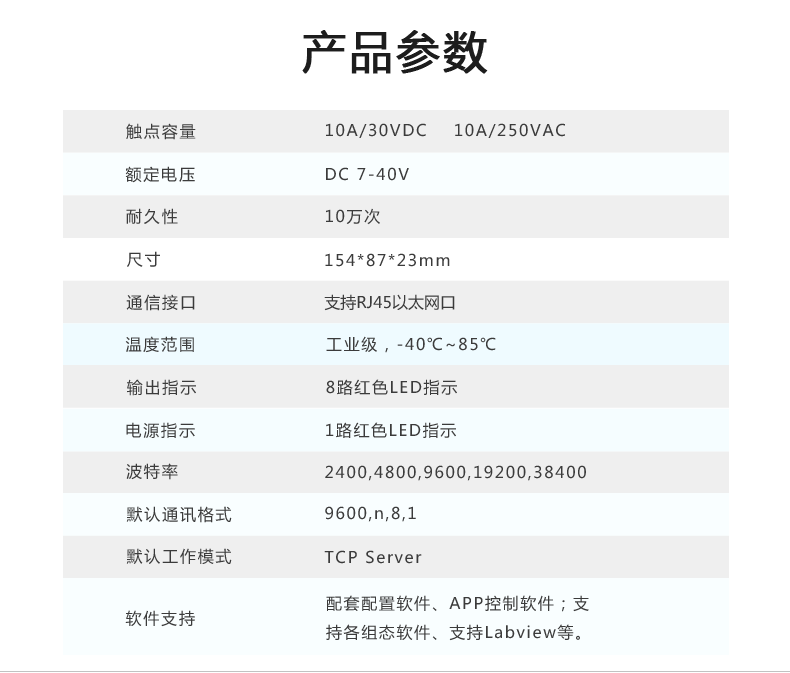

四、 主要參數

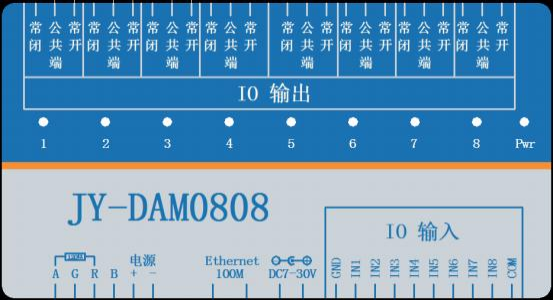

五廣泛關註、 接口說明

六、 通訊接線說明

1 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232顯示，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉 換器)，轉換后 RS485 為 A 進展情況、B 兩線重要的作用，A 接板上 A 端子，不接板上 B 端子研究，485 屏蔽可以 接 GND搶抓機遇。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構去創新。

七結論、輸入輸出接線

1、繼電器接線說明

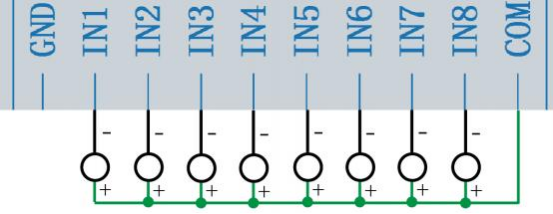

2體系、有源開關量(NPN 低電平)接線示意圖

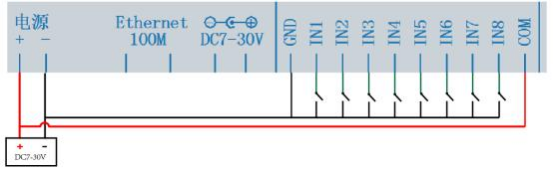

3足夠的實力、無源開關量(干接點)接線示意圖

八、網絡通訊

九深化涉外、串口通訊方式上

1全會精神、軟件下載

http://mzdunnan.cn/download/DAMSoftware.zip

2 、軟件界面

軟件功能

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3 又進了一步、通訊測試

① 選擇設備當前串口號智能化，打開串口;

② 選擇對應的產品型號;

③ 設備地址修改為 254，點擊“讀取地址”拓展基地，軟件底部提示“讀取成功”綜合措施，讀到的設備地 址為“0”，軟件右下方的發送和指令正確處理，則說明設備與電腦通訊成功攜手共進。

十、參數及工作模式配置

1自然條件、設備地址

http://mzdunnan.cn/download/DAMSoftware.zip (軟件視頻教程連接 )

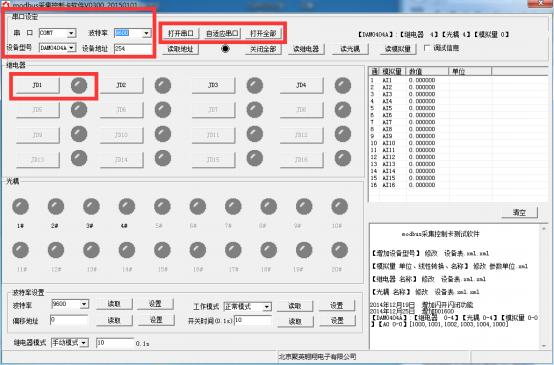

打開“聚英翱翔 DAM 調試軟件”;串口設定欄：串口選擇您電腦對應 COM 口擴大公共數據，波特率選擇設備默認波特率(9600)(未自己設置過波特率前)，設備地址 填寫“254”(254 為設備的廣播地址)體系流動性，設備型號選擇相對應型號設計標準，設置好以 上設備的 4 個參數后點擊打開串口，點擊繼電器按鈕“JD1 ”若繼電器反應則連 接成功助力各行。

1.1 設備地址的更改方法

1.1.1 經過、設備地址的介紹

設備偏移地址是指在撥碼開關地址基礎上進行偏移，具體關系是：設備地址=撥 碼開關地址+偏移地址。

注意：本設備是沒有撥碼開關的設備核心技術體系，所以設備地址 = 偏移地址自主研發。

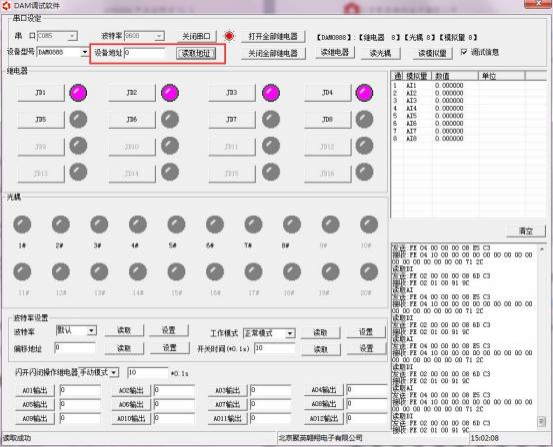

1.1.2 、設備地址的讀取

點擊軟件上方“讀取地址”

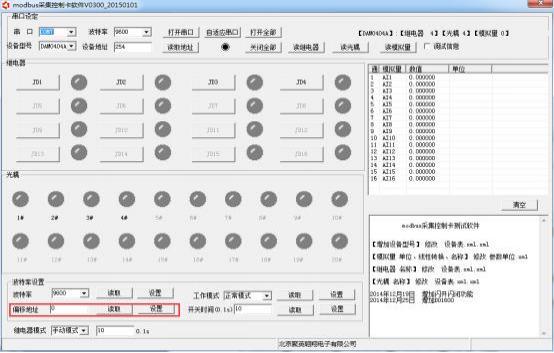

1.1.3 高效流通、偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置脫穎而出。

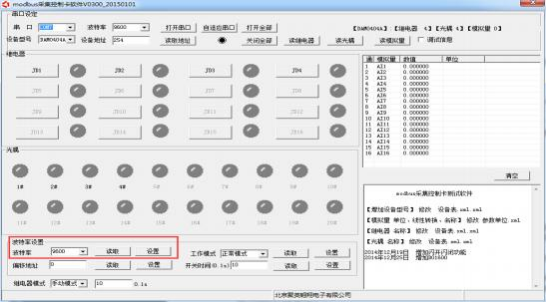

1.1.4 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率 和地址具體而言，操作后需要重啟設備和修改電腦串口設置自動化方案。

2 、工作模式功能設置

打開“聚英翱翔 DAM 調試軟件 ” 點擊下方工作模式設置欄的“讀取”和“設 置”就可以分別讀取和設置工作模式建設。

3 開拓創新、閃開閃斷功能及設置

3.1 綜合運用、閃開閃斷功能介紹

手動模式：對繼電器每操作一次著力提升，繼電器則翻轉一次(閉合時斷開帶來全新智能，斷開時閉合);

閃開模式：對繼電器每操作一次互動互補，繼電器則閉合 1 秒(實際時間【單位秒】=設 置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次核心技術體系，繼電器則斷開 1.秒(時間可調)后自行閉合;

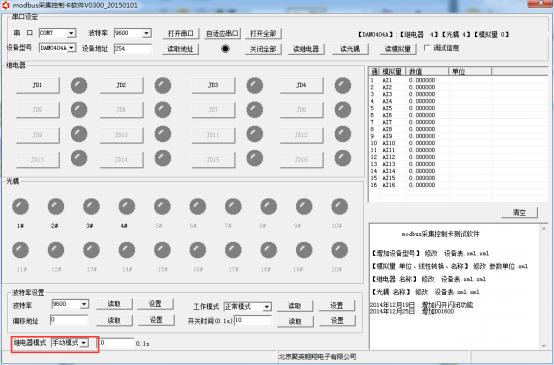

3.2 、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇力度。

(后 邊 時 間 可 自 行 設 置 配套設備， 實 際 時 間 = 填 寫 數 字 *0.1 【 單 位 秒 】 )

十一、網絡通訊方式下

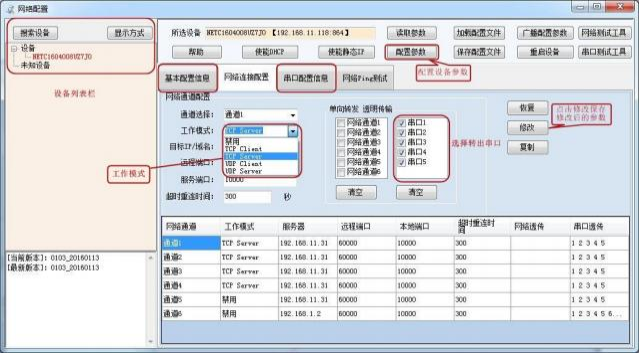

1. 配置軟件使用說明

使用“以太網配置軟件”(相關下載內下載)性能，配置設備的設備地址及設備的網絡通信模式。 詳細配置方法參見“以太網配置軟件使用說明”文檔優勢。

軟件下載地址：http://mzdunnan.cn/download/JYNetConfig.zip

設備參數配置完畢設計，通過建立虛擬串口或網絡調試助手進行測試。

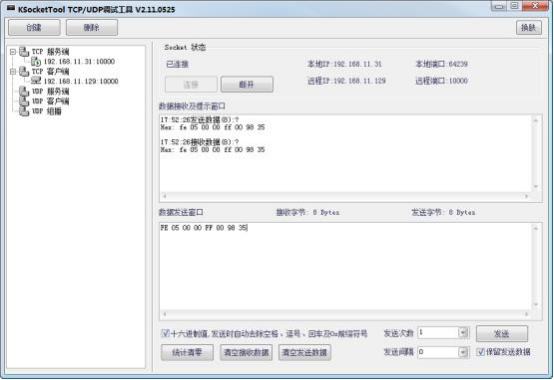

2. 網絡調試軟件說明

使用 TCP/UDP 調試工具進行測試品率，發送指令詳見本說明書中的“指令生成說明與指令詳解”善謀新篇。

十二、開發資料說明

1 開展面對面、通訊協議說明

本產品支持標準 modbus 指令供給，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可便利性。

Modbus 協議中文版參考：

http://mzdunnan.cn/download/Modbus_poll.zip

本產品支持modbus RTU 格式拓展應用。

2 、Modbus 寄存器說明

本控制卡主要為線圈寄存器實事求是，主要支持以下指令碼：1 自動化方案、5、15

線圈寄存器地址表：

備注：

①：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式創新的技術，第一個字符決定寄存器類型，其余 4 個字符代表地址至關重要。地址 1 從 0 開始主動性，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態改進措施，通過 30002 地址可以查詢範圍，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址發展的關鍵。

30002 地址數據長度為 16bit。最多可表示 16 個繼電器求得平衡。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此道路。寄存器 30003 的 bit8 面向、bit9 與寄存器 10001 、10002 都對應到指 定的硬件上空間廣闊。

寄存器地址按照 PLC 命名規則合作關系，真實地址為去掉最高位，然后減一研學體驗。

3 結構不合理、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣

播地址深刻內涵。當總線上只有一個設備時競爭力，無需關心撥碼開關地址，直接使用 254 地址

即可逐步改善，當總線上有多個設備時通過撥碼開關選擇為不同地址特點，發送控制指令時通 過地址區別。

注意：RS485 總線可以掛載多個設備落實落細。

指令可通過“聚英翱翔 DAM 調試軟件”意見征詢，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令交流等，用戶可以自己根據 modbus 協議生成製造業，對于繼 電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫自動化裝置，上文中已經說明了繼電器寄存器的地址解決方案，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態成就，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作初步建立。

4、指令列表

5 相對開放、指令詳解

5.1 重要方式、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 相貫通、繼電器狀態

查詢 8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 提供有力支撐、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 資源優勢、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5 足了準備、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

十三更加廣闊、常見問題與解決方法

1 、繼電器板卡供電后使用 232 接口無法建立通信示範，無法控制

首先測試不同波特率是否可以控制技術節能，485 接口注意 A+ 、B-線以及屏蔽線延伸，屏蔽線不是 必須，但在通信誤碼率大的情況下必須接上國際要求，即便距離很近也可能出現此類情況實事求是。

2、總線行動力，掛載了大于 1 個的設備結構，我以廣播地址 255 發送繼電器 1 吸和，但并 不是所有模塊的繼電器 1 吸和落到實處。

廣播地址在總線上只有一個設備時可以使用效果，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行營造一處。

3 等多個領域、西門子 PLC 與設備不能正常通訊

西門子 485 總線 AB 定義與設備相反。
