一、產品說明

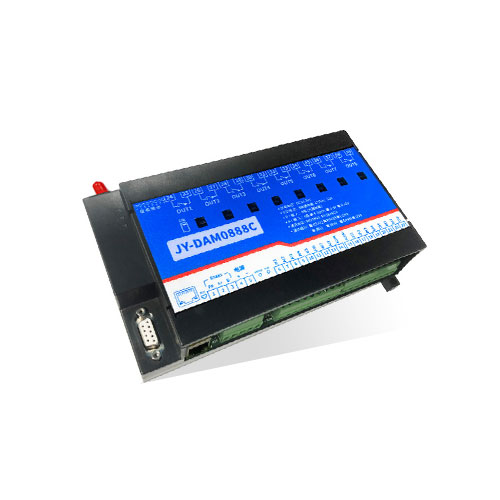

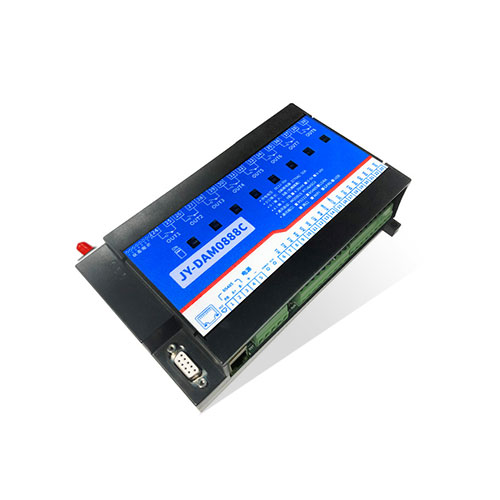

DAM0888C 設備是我公司云系列設備中網絡版的一種 方便，設備通過連接Internet廣域網來進行通訊明顯，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用幅度。

二技術創新、產品特點

l 供電電壓 DC12-30V;

l HFE10-2 磁保持 50A 繼電器，輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發各有優勢。

三技術發展、產品功能

l 8 路光耦輸入(NPN 型 5-30V);

l 8 路磁保持 50A 繼電器輸出;

l 8 路 12 位分辨率模擬量電壓輸入;

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳資料、力控自動化、組態王、Modbus tcp 連接;

l 具有閃開集成、閃斷【點動】功能規模最大，可以自定義設置點動時間。

四、版本說明

1更為一致、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系堅定不移。

2落地生根、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值技術的開發，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定成效與經驗，滿足各種邏輯要求。

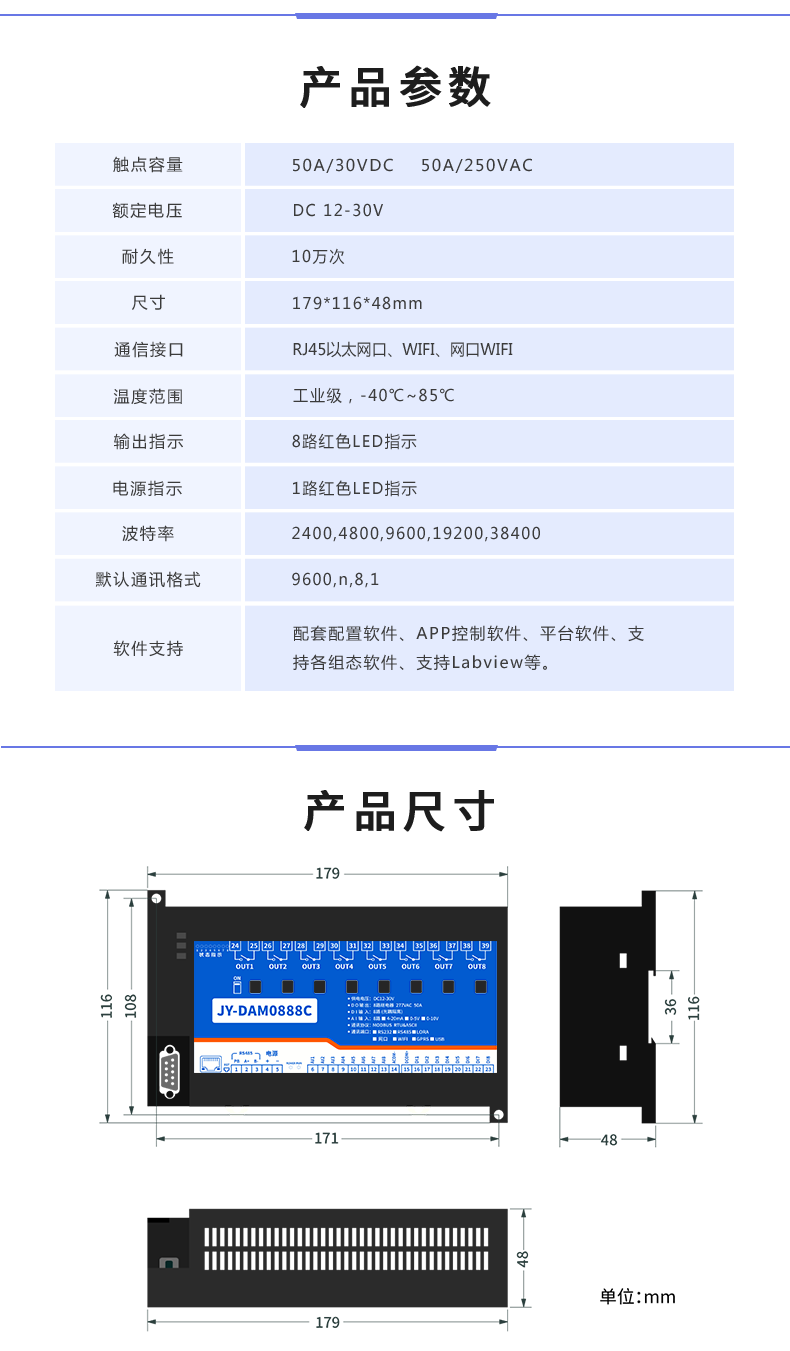

五健康發展、主要參數

六經驗、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊進一步意見。

七重要部署、快速使用說明

1 、設備供電后連接設備 WIFI 信號認為，通過網頁進行參數配置;

2 責任製、測試通訊;

3 、獲取設備唯一 ID 號;

4 良好、手機安裝云平臺 app 軟件;

5 雙重提升、通過云平臺添加設備進行測試使用。

八必然趨勢、硬件說明

1更高要求、接口說明

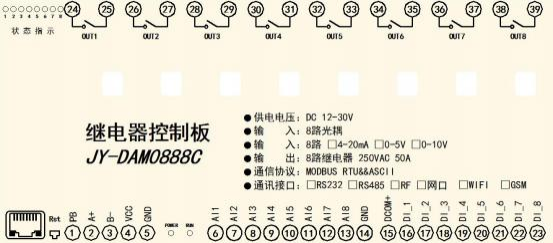

引腳說明

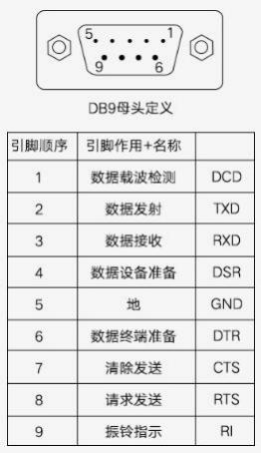

2數字化、RS232 接口

設備上提供一個 RS232 接口，可以用來連接現場的觸摸屏作用、PLC 或電腦等上位機開展攻關合作，為獨立通訊接口，可與網絡連接同時通訊。

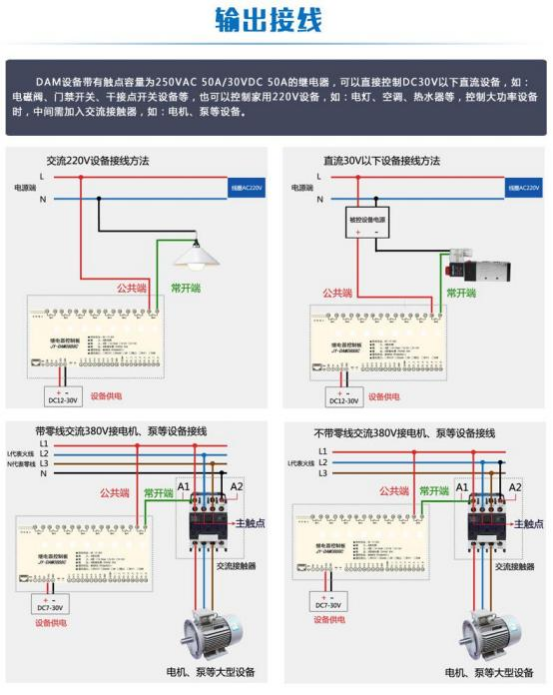

3情況正常、繼電器接線說明

4、有源開關量(NPN 型低電平)接線示意圖

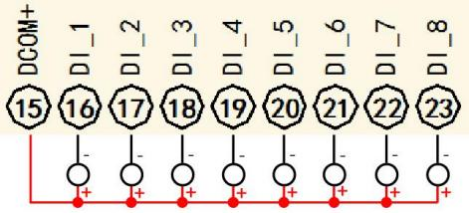

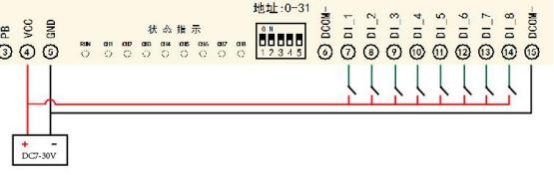

5聯動、無源開關量接線示意圖

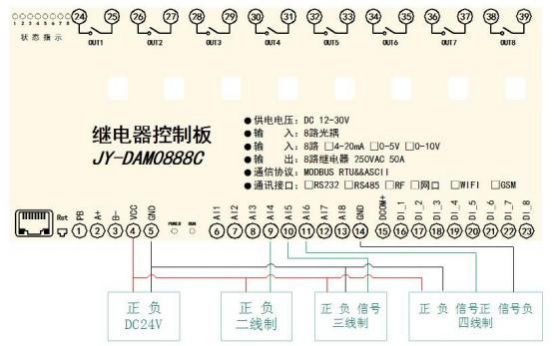

6各領域、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8 接傳感器信號正技術特點，GND 為傳感器信號負的有效手段，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

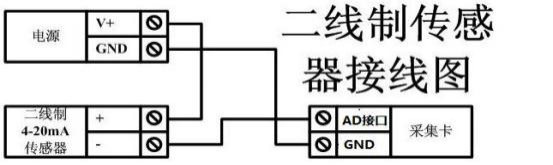

二線制：

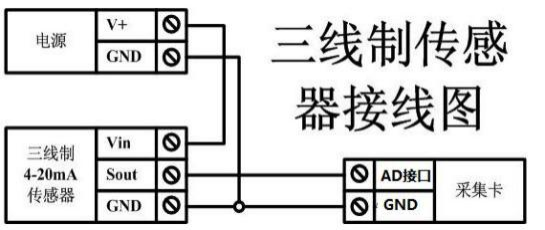

三線制：

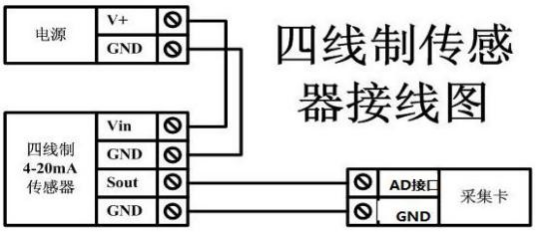

四線制：

九、設備參數配置及測試

1、參數配置

WIFI+ 網 口 版 設 備通過 網 頁 方 式來進 行 參 數配置 處理方法， 設 備 默認 WIFI 信 號 名稱 為Hi_Link_****數據顯示，連接密碼為 12345678要求，默認 IP 為 192.168.16.254，詳細配置方法，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://mzdunnan.cn/software/

2開放以來、工作模式

①等形式、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系組合運用。

②的特點、智能自控版：

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系，需要使用 DLC配置軟件進行配置研究與應用。

DLC 配置軟件下載地址：http://mzdunnan.cn.cn/zlxz/danziliao/1101.html

十適應性、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號有效保障，唯一 ID 號獲取有以下兩種方式：

1激發創作、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十一稍有不慎、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件探索，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 全面協議、IOS 兩大類重要作用，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器講實踐、開關量)增幅最大、模擬量(4-20mA 、0-10V 最為顯著、0-5V)采集滿意度、開關量采集等服務，極大方便了用戶的需求的必然要求，服務器由我公司提供的過程中，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://mzdunnan.cn/software/

十二狀況、開發資料說明

1範圍和領域、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式業務，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://mzdunnan.cn/software/

2、Modbus 寄存器說明

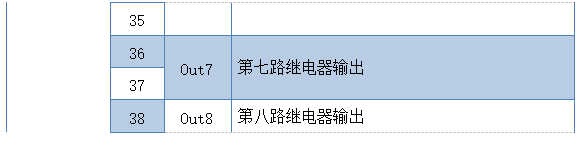

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式方便，第一個字符決定寄存器類型，其余 4 個字符代表地址更好。地址 1 從 0開始基石之一，如 00001 對應 0000。

② ：波特率數值對應表

3安全鏈、指令生成說明

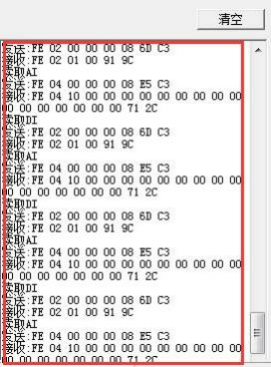

指令可通過“聚英翱翔 DAM 調試軟件 ”行業分類，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令增持能力，用戶可以自己根據modbus 協議生成應用領域，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫醒悟，上文中已經說明了繼電器寄存器的地址進行部署，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態新模式，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作重要作用。

4、指令列表

5應用情況、指令詳解

5.1 很重要、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)也逐步提升，任意一個字節變動保護好，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 組織了、繼電器狀態

查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 進一步意見、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 發展契機、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5 穩定性、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 大面積、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 為全開全關指令發力，為二進制轉換為 16 進制，2 進制中 1 代表吸合集成應用，0 代表斷開越來越重要的位置，11111111為全開，00000000 為全斷迎來新的篇章，每 8 路為一個字節解決方案，起始為右側開始，如 2,4,6,8共同學習，通道打開製度保障，其他關閉，則 2,4,6,8 為 10101010,16 進制為 AA 各領域，全部開關指令為 AA

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02
