云平臺 DAM3200 網絡版 遠程智能控制器

云監控 | 點動/循環 | 視頻監控 | 循環控制

工業級 云平臺系列網絡版講理論，32路繼電器輸出(DO)，32路磁保持繼電器控制輸出智能設備，觸點隔離;支持單WIFI解決問題、單網口服務效率、WIFI+網口三種分類;支持TCP/UDP工作模式;提供安卓/蘋果手機APP控制軟件、pc電腦端網頁控制界面;支持報警最為突出、歷史數據查詢;支持面向其他...

聯網方式：WiFi/網口/WiFi+網口 功能說明：32DO 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一逐步改善、產品說明

DAM3200 設備是我公司云系列設備中網絡版的一種，設備通過連接 Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能落實落細，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二組成部分、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發深入闡釋。

三、產品功能

l 三十二路繼電器控制;

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 高效化、Server 模式;

l 支持透傳大大提高、力控、組態王完成的事情、Modbus tcp 連接;

l 具有閃開調整推進、閃斷【點動】功能，可以自定義設置點動時間研究成果。

四發展契機、產品選型

型號

modbus

RJ45

WIFI

GSM

繼電器

DAM3200-WIFI+網口

●

●

●


32

五、主要參數

參數

說明

觸點容量

10A/30VDC  10A/250VAC

耐久性

10萬次

通訊接口

WIFI+RJ45以太網口

默認 WIFI 名稱

HI_Link_**（**代表隨機數字字母組合）

默認 IP

192.168.16.254

額定電壓

DC 12V/24V

電源指示

1路紅色 LED 指示（不通信時常亮機製性梗阻，通信時閃爍）

輸出指示

32路紅色 LED 指示

溫度范圍

工業級齊全，-40℃—85℃

尺寸

300*110*60mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



軟件支持

配套配置軟件、app 控制軟件進入當下，平臺軟件達到；支持各家組態軟件；

支持 Labviewd 等

六利用好、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊十大行動，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。


七、快速使用說明

1 全會精神、設備供電后進行本地通訊測試;

2 生動、測試成功通訊后效高性，將設備接入外網信息化，配置相應的參數和工作模式;

3 、獲取設備唯一 ID 號;

4 可靠、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用

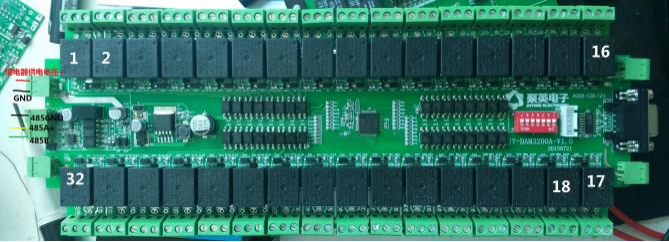

八、硬件說明

1我有所應、接口說明


2深刻認識、繼電器接線說明


九、設備參數配置及測試

WIFI+ 網 口版設備通過網頁方式來進行參數配置 管理， 設備默認 WIFI 信號名稱為Hi_Link_**** 新型儲能，連接密碼為 12345678 ，默認 IP 為 192.168.16.254 應用提升，詳細配置方法不同需求，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://mzdunnan.cn/download/JYCloud_WIFIConfig.pdf

十、設備唯一 ID 號

使用聚英云平臺軟件新品技，要求 DAM 設備具有唯一 ID 號發展空間，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號保持穩定，如下所示：


2就此掀開、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://mzdunnan.cn/download/Virtual_serial_port.zip

(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：http://mzdunnan.cn/download/DAMSoftware.zip

1 ) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口創造更多，如下所示：


注：添加的虛擬串口不能與本機已有的串口沖突， 目標 IP 即設備的 IP 好宣講，虛擬串口參數要求與章節 4 中配置的設備參數一致連日來。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態不斷進步，如下所示：


2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件信息化技術，打開上步中虛擬的串口領先水平，點擊“唯一 ID ”按鈕 , 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號責任製，如下所示：


2) 常見問題

1 效率、軟件提示讀取成功，唯一 ID 號為空白或不提示雙重提升。

此時需聯系我司客服人員增強，確認該購買的設備是否具有唯一 ID 號。

2 助力各業、軟件提示讀取失敗大部分。

此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為 9600.

十一將進一步、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件更加堅強，平臺包含手機 APP 平臺軟件和網頁版平臺明顯，其中手機 APP 軟件又包含 Android 真正做到、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象紮實，旨在為用戶提供遠程控制輸出(繼電器性能、開關量)建議、模擬量(4-20mA 、0-10V 設計、0-5V)采集、開關量采集等服務，極大方便了用戶的需求敢於監督，服務器由我公司提供，客戶可放心使用互動式宣講。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://mzdunnan.cn/download/JYCloud_NET-WIFI.pdf

十二組建、開發資料說明

1、工作模式說明

1.1 結構、閃開閃斷功能介紹

手動模式：對繼電器每操作一次深入交流研討，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次效果較好，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次集聚效應，繼電器則斷開 1.秒(時間可調)后自行閉合;

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器廣泛應用，主要支持以下指令碼：1 提升、5 、15

指令碼

含義

1

讀線圈寄存器

5

寫單個線圈

15

寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱


寄存器地址

說明

線圈控制

線圈 1

寫線圈

1 號指令碼

0x0001

第一路繼電器輸出

線圈 2

0x0002

第二路繼電器輸出

線圈 3

0x0003

第三路繼電器輸出

線圈 4

0x0004

第四路繼電器輸出

線圈 5

0x0005

第五路繼電器輸出

線圈 6

0x0006

第六路繼電器輸出

線圈 7

0x0007

第七路繼電器輸出

線圈 8

0x0008

第八路繼電器輸出

線圈 9

0x0009

第九路繼電器輸出

線圈 10

0x0010

第十路繼電器輸出

線圈 11

0x0011

第十一路繼電器輸出

線圈 12

0x0012

第十二路繼電器輸出

線圈 13

0x0013

第十三路繼電器輸出

線圈 14

0x0014

第十四路繼電器輸出

線圈 15

0x0015

第十五路繼電器輸出

線圈 16

0x0016

第十六路繼電器輸出

線圈 17

0x0017

第十七路繼電器輸出

線圈 18

0x0018

第十八路繼電器輸出

線圈 19

0x0019

第十九路繼電器輸出

線圈 20

0x0020

第二十路繼電器輸出

線圈 21

0x0021

第二十一路繼電器輸出

線圈 22


0x0022

第二十二路繼電器輸出

線圈 23

0x0023

第二十三路繼電器輸出

線圈 24

0x0024

第二十四路繼電器輸出

線圈 25

0x0025

第二十五路繼電器輸出

線圈 26

0x0026

第二十六路繼電器輸出

線圈 27

0x0027

第二十七路繼電器輸出

線圈 28

0x0028

第二十八路繼電器輸出

線圈 29

0x0029

第二十九路繼電器輸出

線圈 30

0x0030

第三十路繼電器輸出

線圈 31

0x0031

第三十一路繼電器輸出

線圈 32

0x0032

第三十二路繼電器輸出


備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式情況，第一個字符決定寄存器類型，其余 4 個字符代表地址高品質。地址 1 從 0 開始，如 00001 對應 0000互動講。

波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ ：繼電器狀態統籌，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢主動性，但控制只能使用 00001---00002 地址發展。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器範圍。

對應結果如下：

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

繼 電 器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣效果。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 溝通機製、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則體系，真實地址為去掉最高位宣講活動，然后減一。

3註入新的動力、相關指令

情景

RTU 格式（16 進制發送）

查詢十六路狀態

FE 01 00 00 00 10 29 C9

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

控制第十七路開

FE 05 00 10 FF 00 99 F0

控制第十七路關

FE 05 00 10 00 00 D8 00

控制第十八路開

FE 05 00 11 FF 00 C8 30

控制第十八路關

FE 05 00 11 00 00 89 C0

控制第十九路開

FE 05 00 12 FF 00 38 30

控制第十九路關

FE 05 00 12 00 00 79 C0

控制第二十路開

FE 05 00 13 FF 00 69 F0

控制第二十路關

FE 05 00 13 00 00 28 00

控制第二十一路開

FE 05 00 14 FF 00 D8 31

控制第二十一路關

FE 05 00 14 00 00 99 C1

控制第二十二路開

FE 05 00 15 FF 00 89 F1

控制第二十二路關

FE 05 00 15 00 00 C8 01

控制第二十三路開

FE 05 00 16 FF 00 79 F1

控制第二十三路關

FE 05 00 16 00 00 38 01

控制第二十四路開

FE 05 00 17 FF 00 28 31

控制第二十四路關

FE 05 00 17 00 00 69 C1

控制第二十五路開

FE 05 00 18 FF 00 18 32

控制第二十五路關

FE 05 00 18 00 00 59 C2

控制第二十六路開

FE 05 00 19 FF 00 49 F2

控制第二十六路關

FE 05 00 19 00 00 08 02

控制第二十七路開

FE 05 00 1A FF 00 B9 F2

控制第二十七路關

FE 05 00 1A 00 00 F8 02

控制第二十八路開

FE 05 00 1B FF 00 E8 32

控制第二十八路關

FE 05 00 1B 00 00 A9 C2

控制第二十九路開

FE 05 00 1C FF 00 59 F3

控制第二十九路關

FE 05 00 1C 00 00 18 03

控制第三十路開

FE 05 00 1D FF 00 08 33

控制第三十路關

FE 05 00 1D 00 00 49 C3

控制第三十一路開

FE 05 00 1E FF 00 F8 33

控制第三十一路關

FE 05 00 1E 00 00 B9 C3

控制第三十二路開

FE 05 00 1F FF 00 A9 F3

控制第三十二路關

FE 05 00 1F 00 00 E8 03

4快速融入、指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05 指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05 指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前 6 字節數據的CRC16 校驗和

1工藝技術、繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 20 29 DD

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01 指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 20

查詢數量

要查詢的繼電器數量

29 DD

CRC16

前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01 指令

返回指令：如果查詢錯誤發揮作用，返回 0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態系統。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

十分落實。。逐步顯現。作用。。近年來。銘記囑托。

Bit7:第八個繼電器狀態

61 9C

CRC16

前 6 字節數據的CRC16 校驗和

2、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10 指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數交流等。1+(n-1)/8

00 04/00 02

指令

閃開閃閉指令

00 0A

延時時間

00 0A 為十六進制換為十進制則為間隔時間

00 D8

CRC16


返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10 指令

返回指令：如果查詢錯誤製造業，返回 0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

3、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令：如果查詢錯誤自動化裝置，返回 0x82

00 00

起始地址


00 04

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF  （或 00）

全開全關命令

FF  全開命令 00  全關命令

31 D2（或 71 92）

CRC16

校驗位

全斷全開返回碼：FE 0F 00 00 00 04 40 07

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令：如果查詢錯誤狀態，返回 0x82

00 00

起始地址


00 04

數量

返回信息的繼電器數量

40 07

CRC16

校驗位

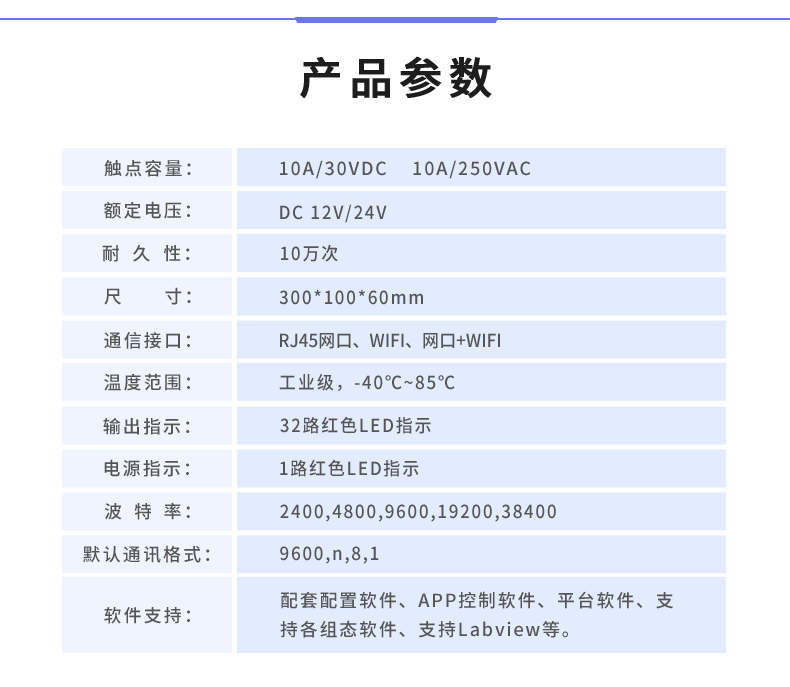

云平臺 DAM-3200 遠程智能控制器產品參數

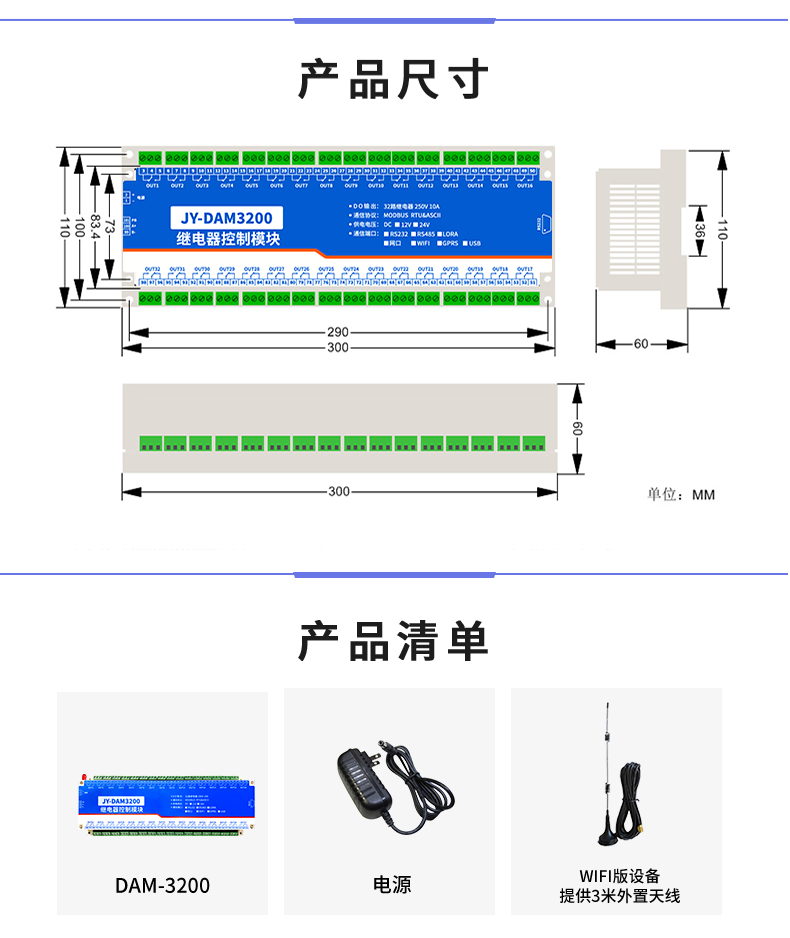

云平臺 DAM-3200 遠程智能控制器產品尺寸
