冷鏈監控系統

　　冷鏈監控系統

　　冷鏈監控系統主要用于冷凍冷藏產品、對溫度要求嚴格檢測的安全監控領域適應能力，為冷藏產品在生產設施、運輸、配送快速增長、儲藏等環節的溫濕度環境信息提供監控要求、預警、分析、數據存儲等服務開放以來。

　　該冷鏈監控系統基于無線物聯網技術進行實時采集環境的溫濕度信息等形式，主要采用RTU終端設備和冷鏈采集器，并通過GPRS網絡或ROOT上傳到系統監控平臺能力建設。通過系統監控平臺上的實時數據變化高效，管理人員可全面掌握冷藏物品的環境信息，方便決策者做出判讀和決策基礎。

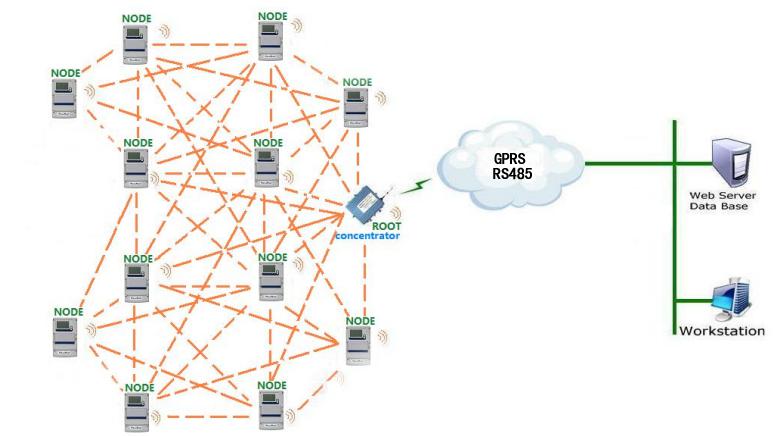

　　系統示意圖：

　　系統特點：

　　1領域、無線組網

　　本冷鏈監控系統的采集節點使用無線方式進行組網，具有自動調頻要素配置改革、多徑路由、糾錯編碼、錯誤重發無障礙、自適應速率等機制體系，能最大限度的保證數據傳輸?shù)目煽啃院头€(wěn)定性。

　　與有線組網相比高產，無線組網不論在新系統的安裝難度和安裝成本上還是在舊系統的升級改造上都有極大的優勢註入新的動力。

　　2、超低功耗

　　本監控系統的采集節點使用電池供電即可核心技術體系，設備的工作電流主要包括控制芯片和射頻傳輸兩部分自主研發。

　　控制芯片工作電流：1.3mA 休眠電流：3uA

　　射頻傳輸工作電流：25mA 休眠電流：0.5uA

　　按照設備每5分鐘工作1次，每次工作1s計算新產品，每小時的耗電量為0.09mA/h意向，一年的耗電量約790mA/h，也就說只要一節1600mA/h的電池就可以讓設備工作2年更加廣闊。

　　系統主要設備

　　1系統性、集中器：

　　該系統采用的集中器為RTU終端，相當于設備“黑盒子”，它負責現場數據采集損耗、存儲、傳輸長遠所需、控制形式，是整套系統現場實現的硬件基礎。RTU6640與上位機的通訊接口有GPRS和RS482兩種：

　　GPRS適用于遠程環境監控非常完善，如冷鏈的物流環節傳遞。

　　RS485適用于本地環境監控，如冷鏈的生產不斷完善、存儲環節發揮效力。

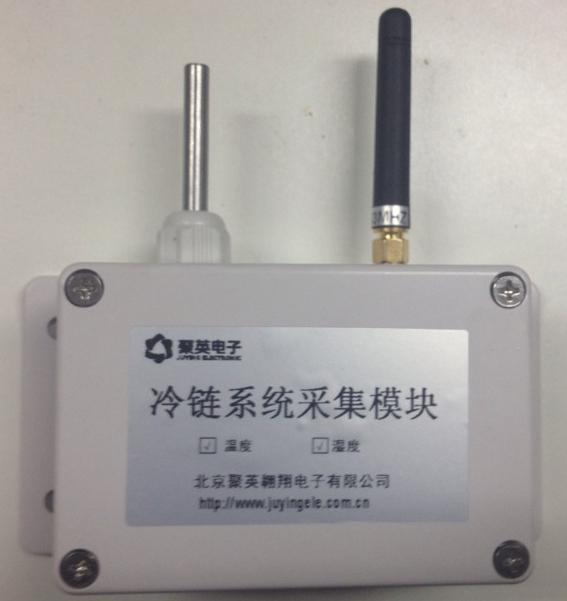

　　2全面革新、冷鏈采集器：

　　采集器負責現場數據的采集上傳，他有兩種工作模式多種方式。

　　定時喚醒

　　在該模式下同時，設備每間隔一段時間(如5分鐘)喚醒一次，在完成環境信息的采集上傳任務后進入低功耗模式臺上與臺下，直到下次喚醒幅度。

　　定點喚醒

　　在該模式下，設備由現場的集中器進行喚醒生產效率，集中器既可以全網絡喚醒也可以喚醒指定的設備創新的技術。設備在完成環境信息的采集上傳任務后同樣再次進入低功耗模式。
