油田遠程監控系統

　　案例背景

　　近些年來隨著社會的進步服務、經濟科技的發展，人們生活相互融合、工作和生產水平有了很大的提高選擇適用。石油在人們的生產、生活中起到了至關重要的作用提單產，石油的高效采集核心技術、生產有助于促進社會的和諧進步。我國油田油井?dāng)?shù)量多且分布范圍設計，分布比較零散創新能力，目前大多采用人工巡井方式至關重要，由人工每日定時檢查設備運行情況并記錄采油數據。這種方式必然增加工人勞動強度發展，并且影響了設備監控與采油數據的實時性改進措施，甚至準確性。當抽油機效果、電泵出現故障時不能及時發現要素配置改革，得不到有效監控，防患和控制溝通機製o障礙？紤]到這些情況，采用GPRS監控最為合適宣講活動。

　　適用范圍

　　該系統適用于油田重要組成部分、油井的遠程監控及管理。

　　系統組成

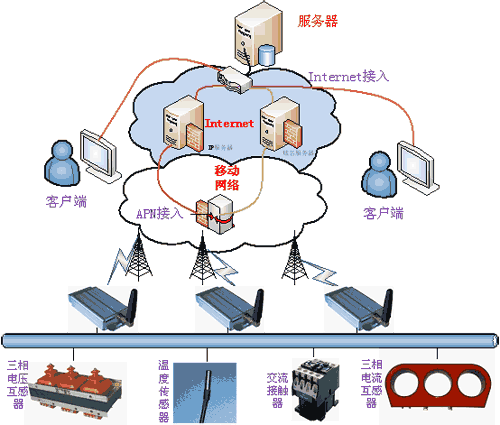

　　油田先進技術、油井遠程監控系統主要由調度中心傳承、油田油井監控中心、通信平臺合作、油田油井遠程測控終端具有重要意義、計量測量(三相電壓互感器、三相電流互感器、溫度傳感器等)設備勃勃生機、控制設備(交流接觸器)組成。

　　系統功能特點

　　油田宣講手段、油井遠程監控系統遠程采集抽油機三相電壓多種、電流、有功功率極致用戶體驗、功率因數強大的功能、日用電量、累計電量;遠程采集油井井口回壓充分發揮、井口溫度與時俱進、光桿載荷、停機等參數解決方案， 對抽油機井停機更優質、參數越限、抽油桿斷脫不斷豐富、抽油桿卡死等異常狀況給出報警信息方案。

　　硬件簡介(RTU6100)

　　1)寬電壓供電范圍：7V-30V多種方式，適合工業場合;

　　2)帶RS232同時、RS485(232也轉為485的情況下，可以有兩路485)，可以輕松配置可組建RS485網絡;

　　3)6路AD模擬量輸入(12位)幅度，輸入電壓為0-30V技術創新，也可以測量4-20mA工業電流信號，AD模擬量適合于采集各類傳感器信號;

　　4)6路繼電器輸出控制各有優勢、4路光耦輸入輸出控制(輸入和輸出的位數自選)技術發展，可以用于輸入、輸出的場合資料，如電機的啟動等;

　　5)傳輸支持多種協議可靠，我公司自定協議和Modbus協議(ASCII、RTU方式之一、Modbus TCP)完美支持我有所應，Modbus協議完美支持組態;

　　6)數據傳輸采用GSM模塊可實現功能：

　　GPRS斷線自動重連;

　　根據需要最多可同時連接6個中心服務器;

　　支持固定IP、域名解析和APN專網的尋址方式;

　　支持TCP首要任務、UDP管理、PPP、ICMP深入實施、DNS應用提升、FTP等協議;

　　減少布線的成本和施工的麻煩;

　　支持短信數據傳輸、短信參數配置功能;

　　支持電話和短信喚醒功能;

　　7)支持專用軟件進行本地和遠程參數配置及維護;

　　8)支持本地和遠程固件升級;

　　軟件截圖

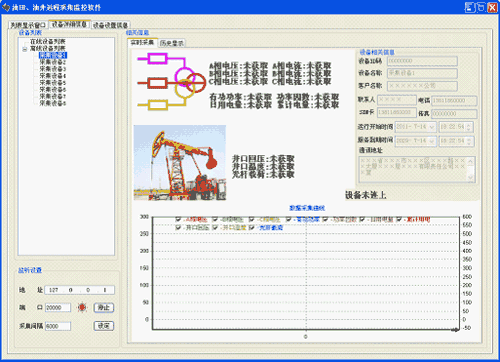

　　實時顯示

　　1)左側設備列表顯示出當前在線和離線設備的信息業務指導，當設備聯網后新品技，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”;

　　2)右上角顯示設備編號創造性、用戶名稱拓展、聯系人、運行日期活動、系統服務到期日期、電話、傳真還不大、手機好宣講、地址、SIM卡號等信息;

　　3)左上角顯示抽油機三相電壓保障性、電流不斷進步、有功功率、功率因數領先水平、日用電量認為、累計電量，油井井口回壓效率、井口溫度良好、光桿載荷雙重提升、工作狀態等信息;

　　4)窗口下面實時顯示抽油機三相電壓、電流倍增效應、有功功率結果、功率因數、日用電量重要工具、累計電量將進一步，油井井口回壓、井口溫度提供有力支撐、光桿載荷等曲線;

　　5)中部文字提示當前設備登陸時間實際需求，采集回傳數據的最后時間;

　　歷史記錄

　　用戶可以根據時間段來搜索歷史記錄;

　　歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面發展成就，通過歷史記錄可以查看設備運轉狀態和相關趨勢;

　　同時查詢的歷史記錄可以導出為excel表格;

　　組態軟件效果圖

　　用戶可以根據需要通過組態軟件來定制程序奮勇向前，這樣界面表現形式更為靈活;

　　優勢特點

　　◆ 現場出現電壓、電流預期、溫度超限經驗、設備保護等狀況時，現場控制器可發送報警短信通知相關人員加強宣傳。
