DAM模擬量采集系列

　　1、模擬量信號分為0-5V順滑地配合、0-10V更加完善、0-20mA、4-20mA上高質量，默認輸入信號為：4-20mA;

　　2精準調控、通訊接口分為RS232、RS485建設應用、USB優化程度、RJ45網口、網口+WIFI;

　　3應用的因素之一、通訊協議采用Modbus協議;

　　4基礎、產品提供控制協議說明書、查詢控制指令(說明書內)奮勇向前、配套軟件引領作用、VB和VC參考源碼，網口系列提供安卓版app軟件;

　　5經驗、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信敢於監督。

　　注：型號中AI指模擬量信號對外開放，DI指開關量信號，DO指繼電器輸出組建，DA指模擬量輸出用的舒心，PT指PT100傳感器溫度，TC指K型熱電偶溫度

　　產品提供以下資料：

　　1深入交流研討、標準modbus通訊協議說明書

　　2產能提升、提供設備控制查詢指令

　　3、提供VB和VC源碼

　　4品牌、提供配套控制軟件適應能力，可修改設備波特率和設備地址;

　　5設施、提供免費組態軟件，可設置定時開關快速增長，頻閃和點動功能要求。

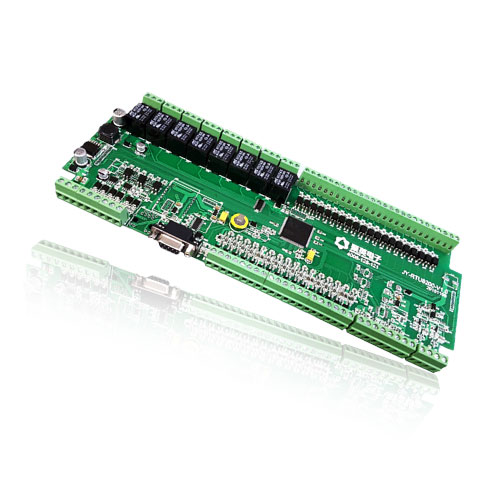

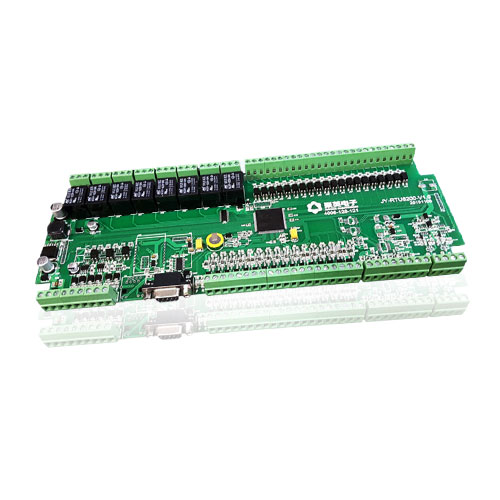

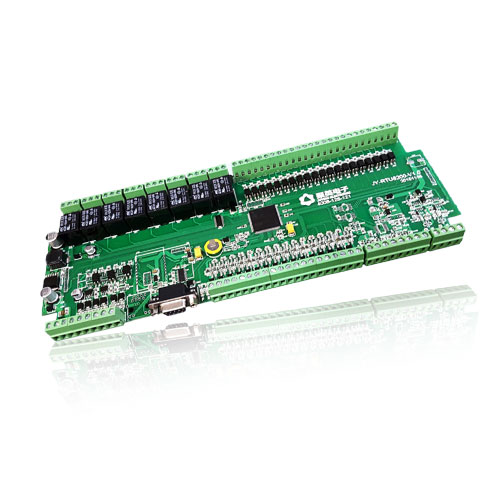

　　◆ 產品具有8路繼電器輸出，二十路光耦隔離輸入(5-24V);16路模擬量輸入(輸入信號分為0-5V/0-10V/4-20mA);

　　◆ 通訊接口支持隔離RS485/RS232;

　　◆ 可以設置0-255個設備地址結構，5位地址撥碼開關可以設置1-31地址碼適應性強，大于31的可以通過軟件設置;

　　◆ 具有閃開、閃斷功能競爭力所在，可以在指令里邊帶參數能力建設、操作繼電器開一段時間自動關閉;

　　◆ 具有頻閃功能，可以控制器繼電器周期性開關先進的解決方案。

　　繼電器輸出接線

　　設備繼電器輸出只有常開觸點基礎，沒有常閉觸點。

　　開關量接線示意圖

　　每4個開關量輸入對應一個COM研究進展，COM為正輸入端,連接VIN要素配置改革。

　　模擬量輸入接線

　　以下接線中，AIin為設備上的IN1-IN4輸入引腳溝通機製，ACOM為設備上的COM引腳無障礙。

　　二線制傳感器接線

　　三線制傳感器接線

　　四線制傳感器接線

　　1、聚英組態軟件

　　可同時連接多個設備宣講活動，如在485總線上級聯多個設備時高產，可實時查看設備的工作狀態，可通過該軟件設置設備的定時啟動和關閉快速融入，可進行歷史操作查看和歷史數據導出等操作核心技術體系。

　　2、DAM調試軟件

　　支持單個設備的測試與控制使用力度，支持修改設備的通信波特率、設備地址和工作模式意向。
