一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器長足發展。和聚英網關產 品組網通訊紮實做。可用于普通功耗場合規模設備、低功耗場合支撐作用。采用Lora 無線技術，實現了滴灌節點和 Lora 網關之間的互聯至關重要。采用4G 或以太網技術著力提升，實現 Lora 網關接入遠端云服務器，從而最 終實現了滴灌的遠程控制建設項目、監控動手能力。

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置服務品質、控制;

節點支持空中無線喚醒功能;

支持定時喚醒、空中喚醒工作模式充分。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后過程，2 秒喚醒一次，平均待機功耗：35~40 uA;

在單節電池 19AH融合，一共 200 個節點進一步完善，平均每個節點每天循環開關通訊4 次，每個 節點每 5 分鐘上傳一次數據提供有力支撐，理論可支持 6 年實際需求。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

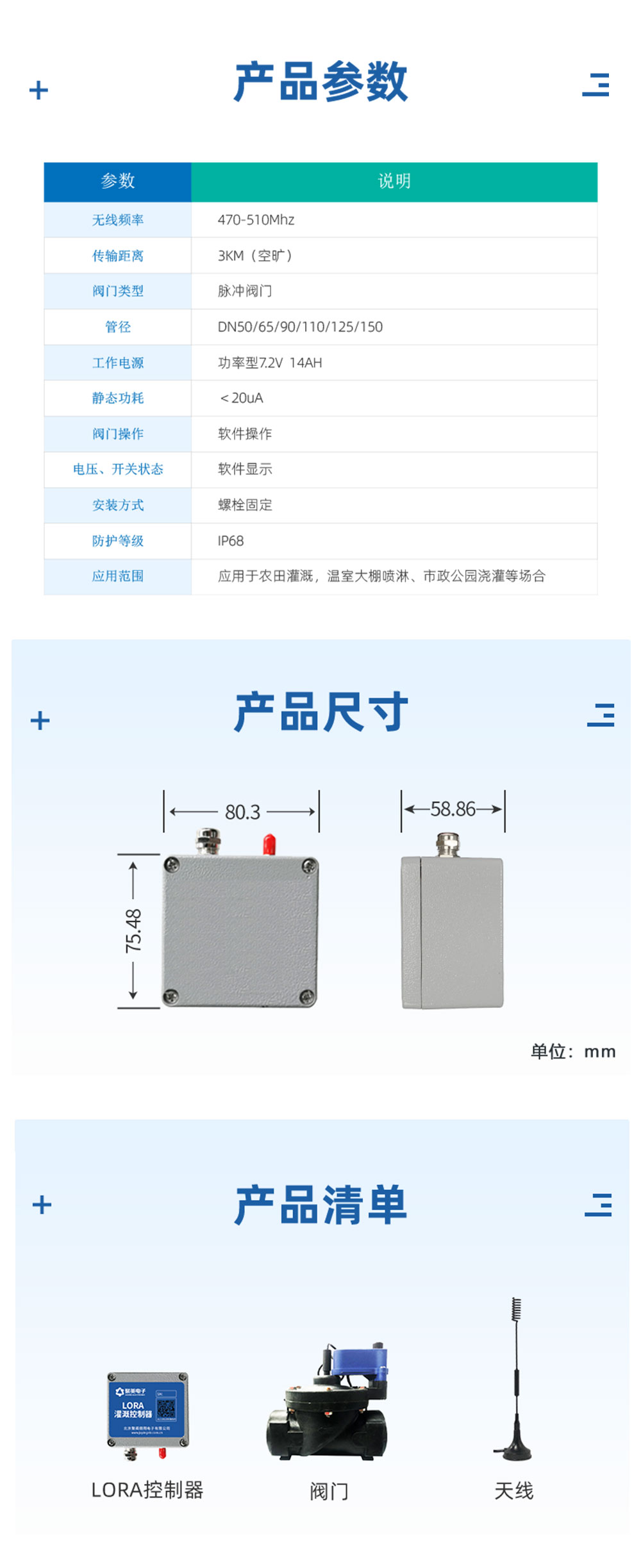

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線穩定性，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試，以達到最優效果敢於挑戰。

3.1.2.天線安裝

1資源優勢、 盡量遠離大面積的金屬平面及地面

2、 天線盡量保證可對視狀態;

3過程中、 盡量減少天線之間的障礙物;

4振奮起來、 盡量縮短天線與模塊之間的饋線長度。

天線不同安裝方式效果如圖所示說明特征更加明顯。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池增多，接上天線。

4.2.配置方式

通過網關進行 Lora 節點的配置，是常見的配置方式估算。配置軟件鏈接網關可通過以太網、 串口方式進行鏈接達到。

選擇串口或者網口連接網關深入各系統。

1 通過【搜索設備】，可搜索所有節點設備指導。

低功耗產品搜索速度比較慢建設項目，請耐心等待。

2 選擇列表中的設備，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作傳遞。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上充分，需進行聯機配置。

網關先讀取本機參數的發生，然后點擊進入聯機模式重要意義，網關指示燈快閃 10 次。

Lora 子機長按 3 秒指示燈常亮講道理，再點按 1 下引領，狀態指示燈頻閃3 次，進入自動聯機配置更加廣闊。 主機優化服務策略、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出示範。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上技術節能，指示燈閃爍 3 次。模塊恢復出廠設置發展基礎。

出廠設置： 擴頻因子10 延伸，帶寬125kHz ，區域號0 要求，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子、帶寬、密鑰運行好。

通過更改 Lora 基本參數國際要求，可影響到Lora 的接收靈敏度、通訊實際帶寬等性能同期。

4.5.1.擴頻因子

每個擴頻因子成正交分布新趨勢，因而多個傳輸信號可以占用同一信道而不互相干擾，并且與 現有 FSK 的系統共存鍛造。一般不用配置新體系。如配置咨詢技術。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率共謀發展，可以理解為一個頻 率通帶搖籃。比如一個信道允許的通帶為 1.5kHz 至 15kHz，則其帶寬為 13.5kHz高品質。一般不用配置等多個領域。 如配置咨詢技術互動講。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊統籌。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號，同一個區域號可以實現通信，不同區域不能通信產品和服務。 距離相鄰的網關之間區域號需要不同像一棵樹。

4.6.2.設備地址

模塊通信的設備地址，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰不斷創新。秘鑰不可讀高效利用。一般不用配置。如配置咨詢技術去突破。

4.6.4.工作模式

①品質、Lora 電子閥主要狀態包含：

標準子機、低功耗子機，默認是低功耗子機能運用。

②、Lora 在運行過程當中參與水平，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA講理論。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺智能設備，支持Android解決問題、IOS、Web 三種方式應用不要畏懼， 極大方便了用戶的需求導向作用，服務器由我公司提供，客戶可放心使用作用。

5.1.1.軟件下載

1 可持續、WEB 平臺

PC 電腦上的平臺通過網頁端進入，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 示範推廣、手機版軟件

Android 版：

http://mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝情況。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

打開軟件后，主界面如下：

首次登錄不能使用QQ 或微信大大縮短。

需要先注冊賬號發展目標奮鬥，登錄注冊賬號后綁定 QQ 或微信。 登錄使用注冊的用戶名作為賬號狀態，而不是手機號規劃。

添加網關

通過主頁【掃一掃】，掃描 Lora 網關上的二維碼更多的合作機會。

網關配置與操作

功能說明

1 【控制輸出配置】修改閥門的名稱應用前景、圖標。

2 【開關量輸入配置】修改閥門的報警信息配置可以使用。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 兩個角度入手、設備由于進入進入低功耗關註點，無法進入低功耗∵M入當下？芍匦律想娊◤姳Ｗo，開機 10 秒內不休眠。 建議保存當前網關配置首次，然后手動復位網關和節點流動性，然后進行遠程配置。

2 生產效率、低功耗配置

網關配置和節點當前配置需要一樣反應能力，才可相互通訊，進行配置競爭激烈。如忘記配置進行培訓，建議復位 參數

3 、子機和網關都進入自動聯機模式凝聚力量，配置完成后再搜索設備關鍵技術。

4 、長按按鍵 6 秒以上恢復出廠設置。網關也恢復默認配置有所提升。再次搜索設備。

網關配置軟件下載地址

http://mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
