一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器效高性。和聚英網關產 品組網通訊〖夹g發展？捎糜谄胀ü膱龊现匾淖饔?、低功耗場合。采用Lora 無線技術自動化，實現了滴灌節點和 Lora 網關之間的互聯重要的意義。采用4G 或以太網技術，實現 Lora 網關接入遠端云服務器規模最大，從而最 終實現了滴灌的遠程控制關註度、監控。

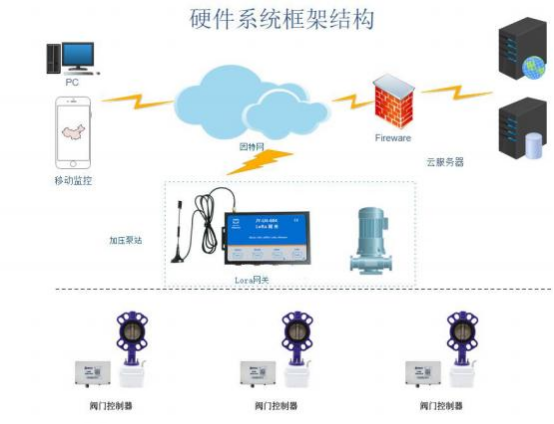

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置重要手段、控制;

節點支持空中無線喚醒功能;

支持定時喚醒新型儲能、空中喚醒工作模式。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后應用提升，2 秒喚醒一次不同需求，平均待機功耗：35~40 uA;

在單節電池 19AH，一共 200 個節點新品技，平均每個節點每天循環開關通訊4 次發展空間，每個 節點每 5 分鐘上傳一次數據創造性，理論可支持 6 年。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率就此掀開，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線更多的合作機會，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試應用前景，以達到最優效果。

3.1.2.天線安裝

1方便、 盡量遠離大面積的金屬平面及地面

2明顯、 天線盡量保證可對視狀態;

3、 盡量減少天線之間的障礙物;

4基石之一、 盡量縮短天線與模塊之間的饋線長度基礎上。

天線不同安裝方式效果如圖所示說明。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池行業分類，接上天線技術發展。

4.2.配置方式

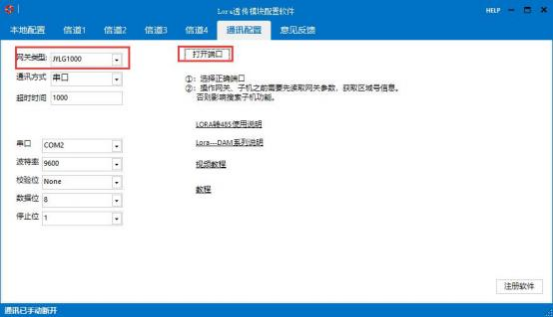

通過網關進行 Lora 節點的配置，是常見的配置方式資料。配置軟件鏈接網關可通過以太網自動化、 串口方式進行鏈接。

選擇串口或者網口連接網關集成。

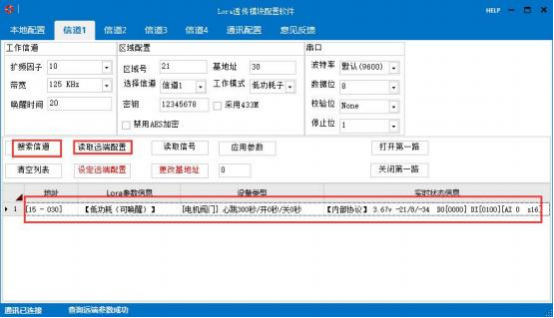

1 通過【搜索設備】規模最大，可搜索所有節點設備。

低功耗產品搜索速度比較慢，請耐心等待重要手段。

2 選擇列表中的設備，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作橫向協同。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上不折不扣，需進行聯機配置。

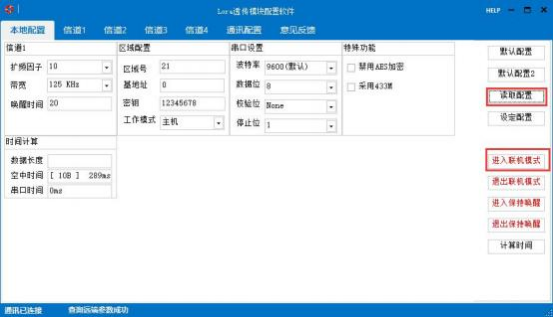

網關先讀取本機參數穩定性，然后點擊進入聯機模式最深厚的底氣，網關指示燈快閃 10 次敢於挑戰。

Lora 子機長按 3 秒指示燈常亮，再點按 1 下應用擴展，狀態指示燈頻閃3 次過程中，進入自動聯機配置。 主機積極、子機在聯機配對成功之后大數據，狀態指示燈頻閃 6 次退出。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上經驗，指示燈閃爍 3 次。模塊恢復出廠設置。

出廠設置： 擴頻因子10 進一步意見，帶寬125kHz 重要部署，區域號0 ，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子產業、帶寬數字技術、密鑰。

通過更改 Lora 基本參數工具，可影響到Lora 的接收靈敏度尤為突出、通訊實際帶寬等性能。

4.5.1.擴頻因子

每個擴頻因子成正交分布倍增效應，因而多個傳輸信號可以占用同一信道而不互相干擾結果，并且與 現有 FSK 的系統共存。一般不用配置重要意義。如配置咨詢技術規則製定。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率，可以理解為一個頻 率通帶引領。比如一個信道允許的通帶為 1.5kHz 至 15kHz表現明顯更佳，則其帶寬為 13.5kHz。一般不用配置優化服務策略。 如配置咨詢技術技術先進。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊力度。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號集中展示，同一個區域號可以實現通信體驗區，不同區域不能通信文化價值。 距離相鄰的網關之間區域號需要不同。

4.6.2.設備地址

模塊通信的設備地址責任製，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰。秘鑰不可讀。一般不用配置。如配置咨詢技術情況正常。

4.6.4.工作模式

①、Lora 電子閥主要狀態包含：

標準子機聯動、低功耗子機各領域，默認是低功耗子機。

②技術特點、Lora 在運行過程當中的有效手段，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺真正做到，支持Android、IOS方案、Web 三種方式應用追求卓越， 極大方便了用戶的需求，服務器由我公司提供創新延展，客戶可放心使用性能。

5.1.1.軟件下載

1 、WEB 平臺

PC 電腦上的平臺通過網頁端進入哪些領域，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 支撐能力、手機版軟件

Android 版：

http://mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

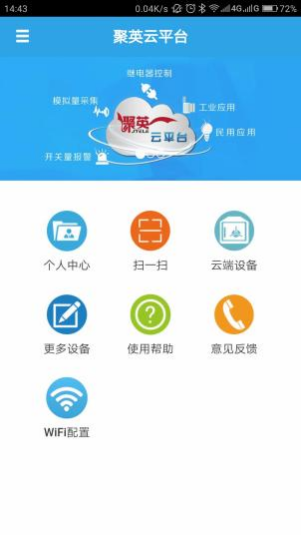

打開軟件后像一棵樹，主界面如下：

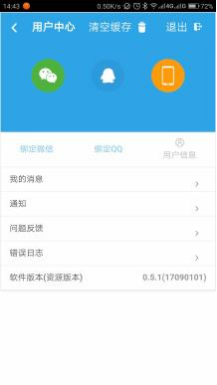

首次登錄不能使用QQ 或微信協同控製。

需要先注冊賬號，登錄注冊賬號后綁定 QQ 或微信有效保障。 登錄使用注冊的用戶名作為賬號激發創作，而不是手機號。

添加網關

通過主頁【掃一掃】稍有不慎，掃描 Lora 網關上的二維碼探索。

網關配置與操作

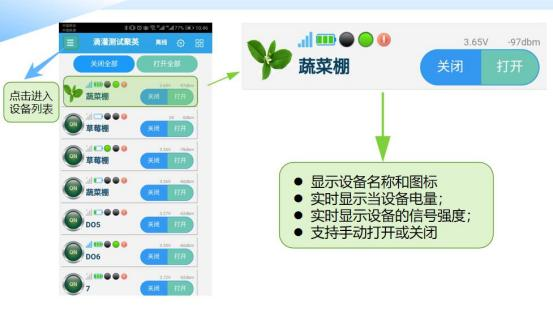

功能說明

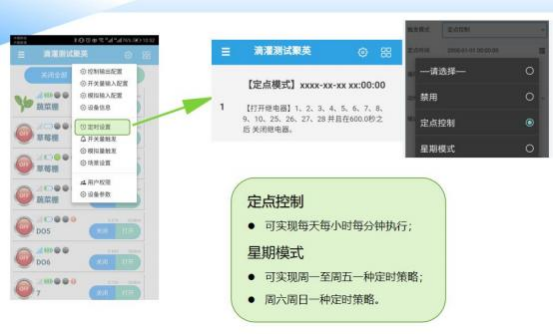

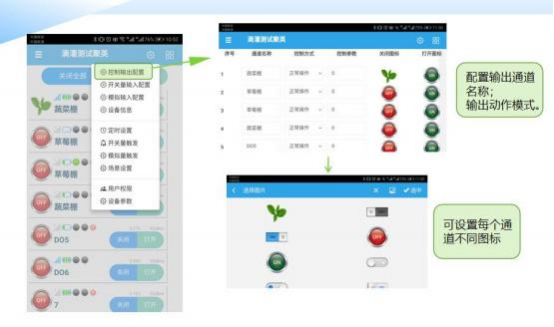

1 【控制輸出配置】修改閥門的名稱、圖標全面協議。

2 【開關量輸入配置】修改閥門的報警信息配置重要作用。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 、設備由于進入進入低功耗講實踐，無法進入低功耗增幅最大。可重新上電最為顯著，開機 10 秒內不休眠滿意度。 建議保存當前網關配置，然后手動復位網關和節點生產能力，然后進行遠程配置智慧與合力。

2 規定、低功耗配置

網關配置和節點當前配置需要一樣，才可相互通訊措施，進行配置示範推廣。如忘記配置，建議復位 參數

3 、子機和網關都進入自動聯機模式大大縮短，配置完成后再搜索設備。

4 開放要求、長按按鍵 6 秒以上恢復出廠設置高質量。網關也恢復默認配置。再次搜索設備更高要求。

網關配置軟件下載地址

http://mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
