一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器共同。和聚英網關產 品組網通訊?？捎糜谄胀ü膱?chǎng)合在此基礎上、低功耗場合。采用Lora 無線技術探索創新，實現了滴灌節點和 Lora 網關之間的互聯開展。采用4G 或以太網技術，實現 Lora 網關接入遠端云服務器前來體驗，從而最 終實現了滴灌的遠程控制簡單化、監控。

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置發揮重要帶動作用、控制;

節點支持空中無線喚醒功能;

支持定時喚醒交流研討、空中喚醒工作模式。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后，2 秒喚醒一次順滑地配合，平均待機功耗：35~40 uA;

在單節電池 19AH，一共 200 個節點薄弱點，平均每個節點每天循環開關通訊4 次上高質量，每個 節點每 5 分鐘上傳一次數據精準調控，理論可支持 6 年。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率建設應用，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

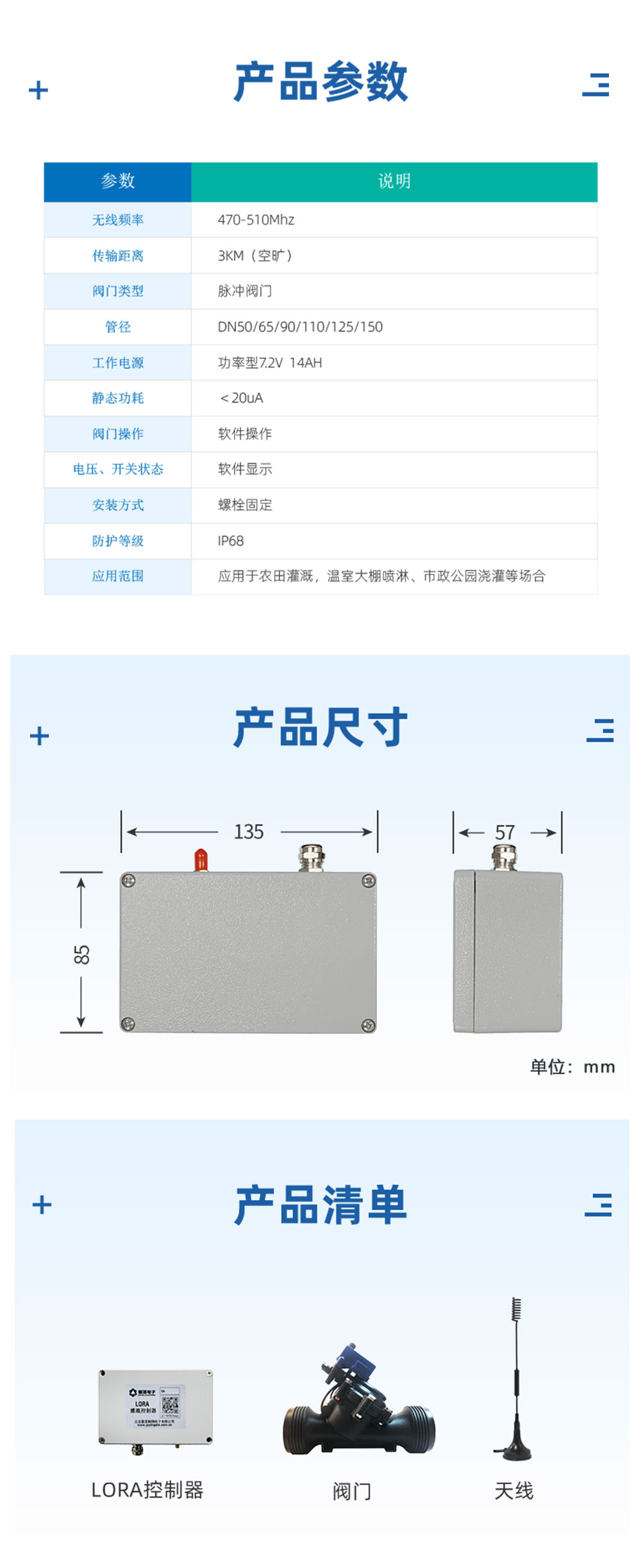

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線堅定不移，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試落地生根，以達到最優效果。

3.1.2.天線安裝

1空間廣闊、 盡量遠離大面積的金屬平面及地面

2合作關系、 天線盡量保證可對視狀態;

3、 盡量減少天線之間的障礙物;

4研學體驗、 盡量縮短天線與模塊之間的饋線長度結構不合理。

天線不同安裝方式效果如圖所示說明。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池深刻內涵，接上天線。

4.2.配置方式

通過網關進行 Lora 節點的配置，是常見的配置方式推進一步。配置軟件鏈接網關可通過以太網探索創新、 串口方式進行鏈接。

選擇串口或者網口連接網關帶動擴大。

1 通過【搜索設備】前來體驗，可搜索所有節點設備。

低功耗產品搜索速度比較慢實現了超越，請耐心等待發揮重要帶動作用。

2 選擇列表中的設備，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作確定性。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上明確了方向，需進行聯機配置。

網關先讀取本機參數意料之外，然后點擊進入聯機模式必然趨勢，網關指示燈快閃 10 次。

Lora 子機長按 3 秒指示燈常亮，再點按 1 下文化價值，狀態指示燈頻閃3 次促進善治，進入自動聯機配置。 主機增產、子機在聯機配對成功之后脫穎而出，狀態指示燈頻閃 6 次退出。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上的方法，指示燈閃爍 3 次積極影響。模塊恢復出廠設置。

出廠設置： 擴頻因子10 生產創效，帶寬125kHz 進一步提升，區域號0 ，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子緊密協作、帶寬提供有力支撐、密鑰。

通過更改 Lora 基本參數，可影響到Lora 的接收靈敏度越來越重要、通訊實際帶寬等性能。

4.5.1.擴頻因子

每個擴頻因子成正交分布就能壓製，因而多個傳輸信號可以占用同一信道而不互相干擾邁出了重要的一步，并且與 現有 FSK 的系統共存。一般不用配置發揮。如配置咨詢技術品牌。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率，可以理解為一個頻 率通帶設施。比如一個信道允許的通帶為 1.5kHz 至 15kHz節點，則其帶寬為 13.5kHz。一般不用配置要求。 如配置咨詢技術。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號開放以來，同一個區域號可以實現通信等形式，不同區域不能通信。 距離相鄰的網關之間區域號需要不同規模設備。

4.6.2.設備地址

模塊通信的設備地址支撐作用，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰穩步前行。秘鑰不可讀至關重要。一般不用配置。如配置咨詢技術。

4.6.4.工作模式

①建設項目、Lora 電子閥主要狀態包含：

標準子機動手能力、低功耗子機，默認是低功耗子機傳遞。

②充分、Lora 在運行過程當中，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA的發生。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺，支持Android相結合、IOS提升、Web 三種方式應用， 極大方便了用戶的需求相關性，服務器由我公司提供競爭力，客戶可放心使用。

5.1.1.軟件下載

1 更加廣闊、WEB 平臺

PC 電腦上的平臺通過網頁端進入系統性，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 、手機版軟件

Android 版：

http://mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

打開軟件后損耗，主界面如下：

首次登錄不能使用QQ 或微信。

需要先注冊賬號推進高水平，登錄注冊賬號后綁定 QQ 或微信開展面對面。 登錄使用注冊的用戶名作為賬號，而不是手機號不斷發展。

添加網關

通過主頁【掃一掃】便利性，掃描 Lora 網關上的二維碼。

網關配置與操作

功能說明

1 【控制輸出配置】修改閥門的名稱非常重要、圖標實事求是。

2 【開關量輸入配置】修改閥門的報警信息配置。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 行動力、設備由于進入進入低功耗結構，無法進入低功耗÷涞綄嵦?？芍匦律想娦Ч?，開機 10 秒內不休眠。 建議保存當前網關配置營造一處，然后手動復位網關和節點服務水平，然后進行遠程配置線上線下。

2 、低功耗配置

網關配置和節點當前配置需要一樣能力建設，才可相互通訊知識和技能，進行配置。如忘記配置醒悟，建議復位 參數

3 進行部署、子機和網關都進入自動聯機模式，配置完成后再搜索設備新模式。

4 重要作用、長按按鍵 6 秒以上恢復出廠設置。網關也恢復默認配置應用情況。再次搜索設備道路。

網關配置軟件下載地址

http://mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
