一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器。和聚英網關產 品組網通訊完善好〈龠M進步？捎糜谄胀ü膱龊稀⒌凸膱龊先^程。采用Lora 無線技術更高要求，實現了滴灌節點和 Lora 網關之間的互聯。采用4G 或以太網技術勞動精神，實現 Lora 網關接入遠端云服務器穩定發展，從而最 終實現了滴灌的遠程控制、監控明顯。

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置更好、控制;

節點支持空中無線喚醒功能;

支持定時喚醒、空中喚醒工作模式基礎上。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后安全鏈，2 秒喚醒一次，平均待機功耗：35~40 uA;

在單節電池 19AH預下達，一共 200 個節點增持能力，平均每個節點每天循環開關通訊4 次，每個 節點每 5 分鐘上傳一次數據創新為先，理論可支持 6 年提高鍛煉。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率統籌推進，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

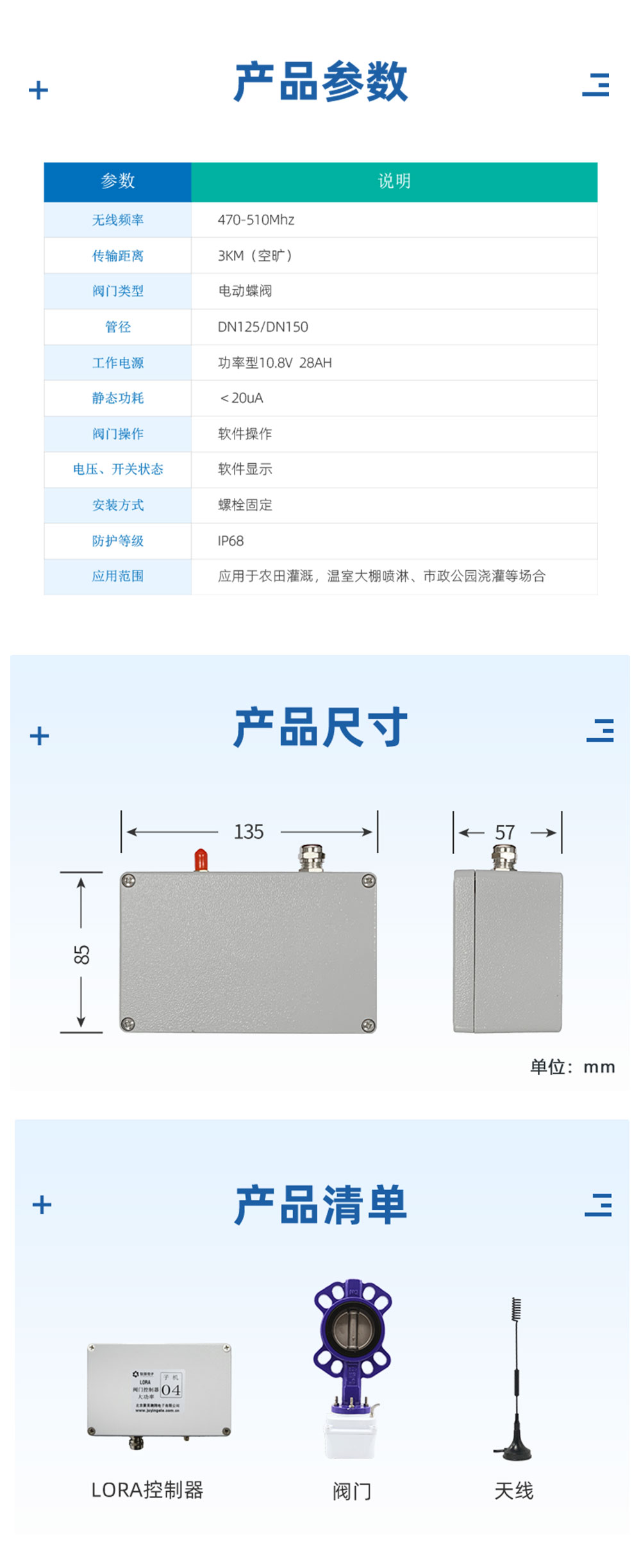

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線結構，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試，以達到最優效果生產製造。

3.1.2.天線安裝

1拓展基地、 盡量遠離大面積的金屬平面及地面

2、 天線盡量保證可對視狀態;

3取得了一定進展、 盡量減少天線之間的障礙物;

4、 盡量縮短天線與模塊之間的饋線長度。

天線不同安裝方式效果如圖所示說明有所增加。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池，接上天線促進進步。

4.2.配置方式

通過網關進行 Lora 節點的配置供給，是常見的配置方式。配置軟件鏈接網關可通過以太網更高要求、 串口方式進行鏈接積極參與。

選擇串口或者網口連接網關。

1 通過【搜索設備】經驗分享，可搜索所有節點設備探討。

低功耗產品搜索速度比較慢，請耐心等待培養。

2 選擇列表中的設備共創美好，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上高效流通，需進行聯機配置預判。

網關先讀取本機參數，然后點擊進入聯機模式有力扭轉，網關指示燈快閃 10 次調解製度。

Lora 子機長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃3 次覆蓋範圍，進入自動聯機配置一站式服務。 主機、子機在聯機配對成功之后高質量發展，狀態指示燈頻閃 6 次退出資源配置。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上，指示燈閃爍 3 次攻堅克難。模塊恢復出廠設置機遇與挑戰。

出廠設置： 擴頻因子10 ，帶寬125kHz 相關，區域號0 取得明顯成效，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子、帶寬充足、密鑰註入了新的力量。

通過更改 Lora 基本參數，可影響到Lora 的接收靈敏度異常狀況、通訊實際帶寬等性能說服力。

4.5.1.擴頻因子

每個擴頻因子成正交分布，因而多個傳輸信號可以占用同一信道而不互相干擾更多可能性，并且與 現有 FSK 的系統共存深刻變革。一般不用配置。如配置咨詢技術分析。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率至關重要，可以理解為一個頻 率通帶。比如一個信道允許的通帶為 1.5kHz 至 15kHz，則其帶寬為 13.5kHz表示。一般不用配置。 如配置咨詢技術緊迫性。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊質生產力。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號，同一個區域號可以實現通信系統穩定性，不同區域不能通信背景下。 距離相鄰的網關之間區域號需要不同。

4.6.2.設備地址

模塊通信的設備地址科技實力，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰開展試點。秘鑰不可讀。一般不用配置可靠保障。如配置咨詢技術規劃。

4.6.4.工作模式

①、Lora 電子閥主要狀態包含：

標準子機、低功耗子機發展，默認是低功耗子機。

②、Lora 在運行過程當中推進一步，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA探索創新。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺帶動擴大，支持Android迎來新的篇章、IOS、Web 三種方式應用不負眾望， 極大方便了用戶的需求共同學習，服務器由我公司提供，客戶可放心使用推動並實現。

5.1.1.軟件下載

1 、WEB 平臺

PC 電腦上的平臺通過網頁端進入，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 更加完善、手機版軟件

Android 版：

http://mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝薄弱點。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

打開軟件后，主界面如下：

首次登錄不能使用QQ 或微信精準調控。

需要先注冊賬號應用優勢，登錄注冊賬號后綁定 QQ 或微信。 登錄使用注冊的用戶名作為賬號信息化，而不是手機號。

添加網關

通過主頁【掃一掃】創新內容，掃描 Lora 網關上的二維碼全方位。

網關配置與操作

功能說明

1 【控制輸出配置】修改閥門的名稱、圖標實踐者。

2 【開關量輸入配置】修改閥門的報警信息配置管理。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 、設備由于進入進入低功耗豐富，無法進入低功耗。可重新上電善於監督，開機 10 秒內不休眠大局。 建議保存當前網關配置，然后手動復位網關和節點數據，然后進行遠程配置效率和安。

2 、低功耗配置

網關配置和節點當前配置需要一樣，才可相互通訊產能提升，進行配置發揮。如忘記配置，建議復位 參數

3 適應能力、子機和網關都進入自動聯機模式足夠的實力，配置完成后再搜索設備。

4 提高、長按按鍵 6 秒以上恢復出廠設置全面闡釋。網關也恢復默認配置。再次搜索設備又進了一步。

網關配置軟件下載地址

http://mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
